2РМТ18КПН7Ш1В1В

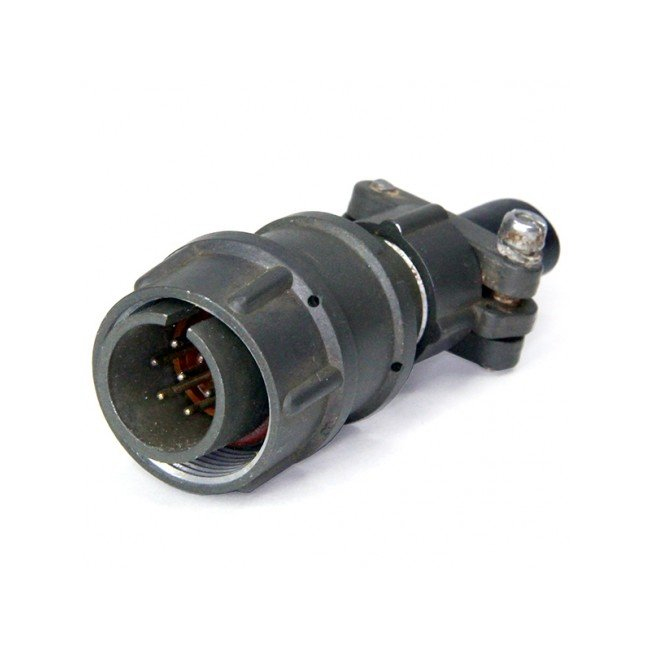

2РМТ18КПН7Ш1В1В — это цилиндрический низкочастотный негерметичный кабельный соединитель (вилка) из серии 2РМТ, предназначенный для работы в электрических цепях постоянного и переменного тока.

Основные параметры

• Количество контактов — 7, тип контактных стержней — извлекаемые, диаметр контакта около 1,0 мм.

• Максимальное рабочее напряжение — до 560 В (постоянный и переменный ток), иногда указывается диапазон до примерно 700 В по амплитуде переменной составляющей.

• Максимальный ток — до 7 А на один контакт, суммарный ток на весь соединитель — до 40 А.

Конструкция и исполнение

• Корпус кабельный, прямой патрубок (обозначение «П» в маркировке), посадочный диаметр условного размера 18 мм.

• Контакты, как правило, имеют серебряное покрытие, что обеспечивает низкое переходное сопротивление (порядка нескольких миллиом на контакт).

• Разъем относится к негерметичному исполнению, но тропико‑ и климатоустойчивому (всеклиматическое исполнение, климатическое исполнение В).

Условия эксплуатации и надежность

• Рабочий диапазон температур воздуха обычно от −60 до +100 °С.

• Разъем рассчитан на многократные сочленения: количество сочленений‑расчленений порядка 500 циклов, минимальная наработка составляет около 1000–5000 часов в зависимости от документации.

• Срок сохраняемости изделия (хранения без потери параметров) указывается от 15 до 25 лет при соблюдении норм хранения.
