2РМТ18КПН7Ш1В1: надёжная 7-контактная кабельная вилка серии 2РМТ

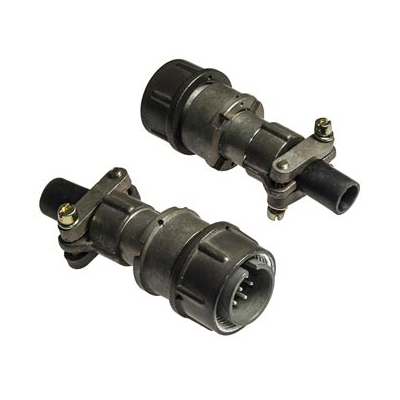

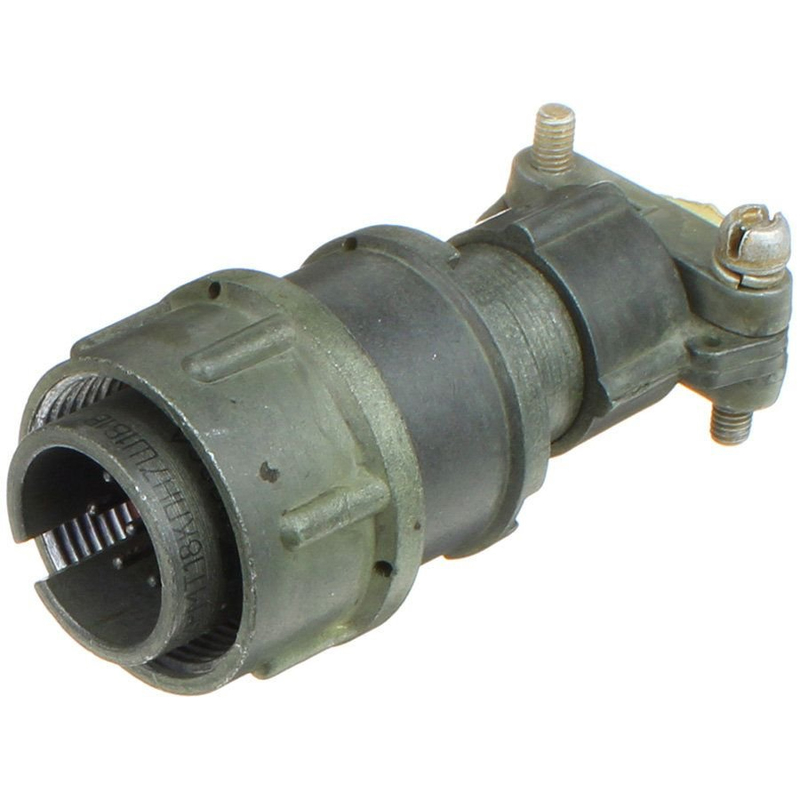

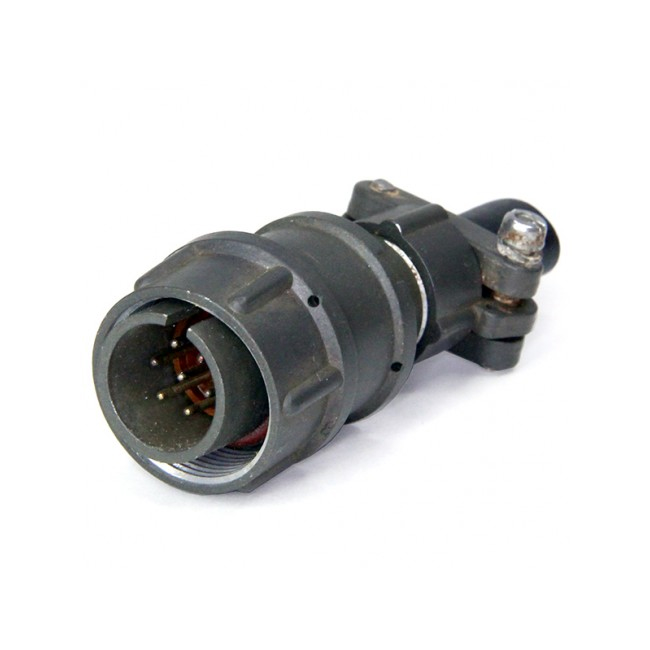

2РМТ18КПН7Ш1В1 — цилиндрический низкочастотный негерметичный разъём для создания разъёмных электрических соединений в аппаратуре, кабельных сборках и системах объёмного монтажа. Исполнение относится к кабельным вилкам с прямым патрубком для неэкранированного кабеля и рассчитано на семь контактов.

Назначение разъёма

Разъём 2РМТ18КПН7Ш1В1 применяется в цепях постоянного и переменного тока. Изделия серии 2РМТ используются в оборудовании, где важны компактность соединения, механическая прочность, устойчивость к вибрации и возможность многократного соединения кабельной части с ответной розеткой.

Конструкция подходит для внутреннего объёмного монтажа, коммутации цепей питания, сигналов и управления. Негерметичное исполнение предполагает применение в аппаратуре или корпусах, где разъём защищён от прямого воздействия влаги, пыли и агрессивной среды.

Основные характеристики

Приведённые параметры характерны для исполнения 2РМТ18КПН7Ш1В1В; при подборе конкретной партии важно сверять маркировку, паспорт и технические условия изготовителя.

Расшифровка маркировки

Маркировка 2РМТ18КПН7Ш1В1 содержит сведения о конструкции разъёма:

• 2РМТ — серия цилиндрических низкочастотных соединителей.

• 18 — условный размер корпуса.

• К — кабельное исполнение корпуса.

• П — прямой патрубок.

• Н — вариант патрубка для неэкранированного кабеля.

• 7 — число контактов.

• Ш1 — штыревые контакты диаметром 1,0 мм.

• В1 — вариант исполнения, связанный с сочетанием контактов и конструктивными особенностями конкретной модификации.

Для идентификации особенно важно учитывать полный суффикс изделия: близкие по названию разъёмы могут отличаться типом контактов, защитным покрытием, видом патрубка, климатическим исполнением и назначением ответной части.

Особенности конструкции

2РМТ18КПН7Ш1В1 оснащается семью штыревыми контактами, установленными в изоляционном основании внутри металлического корпуса. Контакты диаметром 1 мм подходят для подключения проводников сечением до 0,5 мм²; монтаж обычно выполняется пайкой. Серебряное покрытие контактной группы способствует снижению переходного сопротивления и обеспечивает стабильность электрического соединения.

Прямой патрубок упрощает ввод кабеля по оси разъёма, что удобно для жгутов с ограниченным пространством вокруг точки подключения. Резьбовое сочленение препятствует самопроизвольному расстыковыванию при вибрации и механических нагрузках.

Где используется 2РМТ18КПН7Ш1В1

Разъём может применяться в следующих задачах:

• Внутренние кабельные соединения промышленного оборудования.

• Коммутация цепей питания и управления.

• Блоки автоматики, измерительная техника и контрольно-испытательные стенды.

• Приборостроительные системы и шкафы управления.

• Кабельные жгуты для аппаратуры, работающей в диапазоне температур от −60 до +100 °C.

• Оборудование с повышенными требованиями к виброустойчивости и надёжности разъёмных соединений.

Серия 2РМТ рассчитана на работу при вибрационных и ударных воздействиях, а ресурс до 500 циклов сочленения делает разъём подходящим для обслуживаемых устройств, где требуется периодическое отключение кабелей.

Что проверить перед монтажом

Перед установкой разъёма 2РМТ18КПН7Ш1В1 рекомендуется проверить:

• Соответствие вилки ответной части по серии, размеру корпуса, контактной формуле и ключеванию.

• Тип контактов: вилка со штырями должна соединяться с совместимой кабельной или блочной розеткой.

• Допустимый ток в каждой цепи: нагрузка не должна превышать 7 А на один контакт и 40 А суммарно.

• Напряжение и условия эксплуатации конкретной аппаратуры.

• Соответствие сечения проводников возможностям контактной части.

• Качество пайки, отсутствие замыканий между контактами и механического натяжения жил.

• Необходимость дополнительной защиты соединения, поскольку разъём выполнен в негерметичном варианте.

2РМТ18КПН7Ш1В1 — практичное решение для семиконтактного кабельного подключения в промышленной и приборной технике. Его сочетание компактного корпуса размера 18, прямого патрубка, резьбового соединения и рабочих параметров до 560 В и 7 А на контакт позволяет применять разъём в широком круге задач по передаче питания и сигналов.
