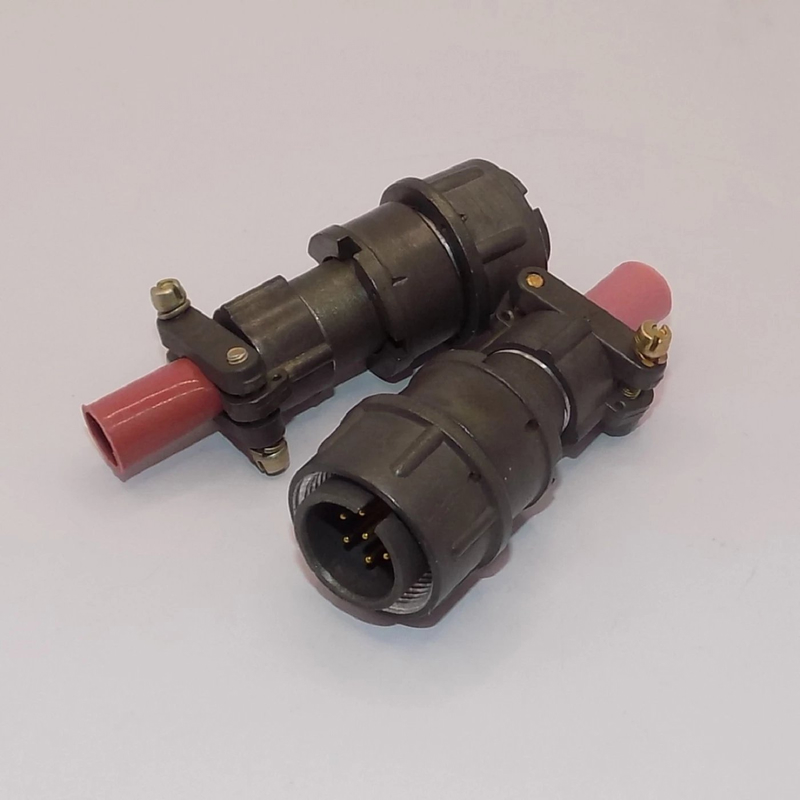

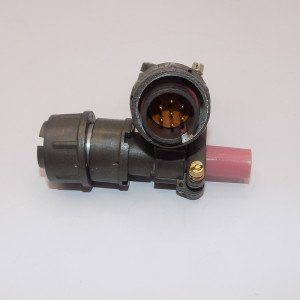

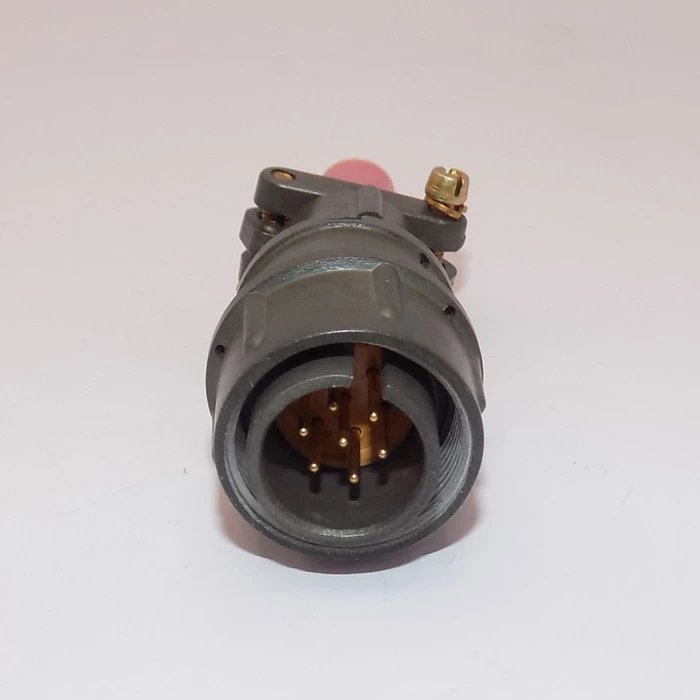

2РМТ18КПН7Ш1А1В

Цена:

2150 ₽

Технические характеристики

2РМТ18КПН7Ш1А1В

2РМТ18КПН7Ш1А1В — это кабельная вилка серии 2РМТ, негерметичный электрический разъем с 7 контактами диаметром 1 мм. Она предназначена для надежного соединения в электрических цепях переменного и постоянного тока частотой до 3 МГц.

Основные характеристики

Разъем выдерживает рабочее напряжение до 560 В, токовую нагрузку до 7 А на контакт и до 40 А суммарно по соединителю. Сопротивление контакта не превышает 0,005 Ом, сопротивление изоляции — не менее 5000 МОм, а емкость между контактами — до 6 пФ. Диапазон рабочих температур — от -60°C до +100°C, с возможностью кратковременного нагрева контактов до +180°C.

Конструкция и исполнение

Сочленение резьбовое с одношпоночной поляризацией, патрубок прямой длиной около 53,5 мм. Покрытие контактов — золото (А), теплостойкость 100°C (1), всеклиматическое исполнение (В). Подходит для кабелей сечением до 0,5 мм², монтаж — пайкой.

Условия эксплуатации

Выдерживает вибрацию 1–5000 Гц с ускорением до 490 м/с², удары до 5000 м/с², влажность до 98% при +40°C, пониженное давление до 10⁻¹² мм рт. ст. Минимальная наработка — 1000 часов, число расчленений — 500, срок сохраняемости — 15 лет. Применяется в электронике, радиоаппаратуре и контрольно-измерительных приборах. +3

Описание

2РМТ18КПН7Ш1А1В

2РМТ18КПН7Ш1А1В: надёжный разъём для промышленной аппаратуры

Разъём 2РМТ18КПН7Ш1А1В предназначен для создания надёжных разъёмных соединений в электрических цепях промышленного, специального и измерительного оборудования. Исполнение серии 2РМТ ориентировано на эксплуатацию в условиях, где важны механическая прочность, устойчивость к вибрациям, точность соединения контактов и защита кабельной части.

Конструктивно 2РМТ18КПН7Ш1А1В относится к круглым многоконтактным электрическим соединителям. Такие разъёмы применяются для коммутации цепей питания, управления, сигнализации и передачи измерительных сигналов между блоками оборудования, шкафами автоматики, кабельными жгутами и отдельными устройствами.

Особенности исполнения

Маркировка 2РМТ18КПН7Ш1А1В указывает на принадлежность изделия к семейству герметичных или защищённых разъёмов серии 2РМТ с определённым типоразмером корпуса, конструктивным исполнением и контактной схемой. При подборе соединителя необходимо учитывать не только полное обозначение, но и сопрягаемую часть, вариант монтажа, тип контактов и условия эксплуатации.

К ключевым особенностям разъёма относятся:

Круглый металлический корпус, рассчитанный на механические нагрузки.
Многоконтактная контактная группа для подключения нескольких электрических цепей.
Резьбовое соединение частей разъёма, обеспечивающее фиксацию при вибрации.
Поляризация, снижающая риск неправильного сопряжения вилки и розетки.
Возможность применения в составе кабельных сборок и стационарно устанавливаемых устройств.
Защитное исполнение, актуальное для оборудования, работающего в сложной производственной среде.
Совместимость с ответными частями соответствующей серии и типоразмера при совпадении ключевых параметров.

Где применяется 2РМТ18КПН7Ш1А1В

Разъём 2РМТ18КПН7Ш1А1В может использоваться в системах, где требуется регулярное подключение и отключение кабелей без снижения надёжности электрического контакта. Его применение особенно оправдано в аппаратуре с повышенными требованиями к устойчивости соединений.

Типичные области использования:

Промышленная автоматика и системы управления.
Контрольно-измерительное оборудование.
Электротехнические шкафы и пульты управления.
Кабельные жгуты машин, станков и технологических установок.
Средства связи, телеметрии и передачи дискретных сигналов.
Испытательные стенды и лабораторная аппаратура.
Транспортное, энергетическое и специальное оборудование.

Что учитывать при подборе

При выборе разъёма 2РМТ18КПН7Ш1А1В важно сверять полное обозначение по технической документации. Даже небольшое отличие в маркировке может означать другой вариант корпуса, количество контактов, тип контактной части, способ монтажа или климатическое исполнение.

Особое внимание следует уделить следующим характеристикам:

Параметр	Что необходимо проверить
Серия разъёма	Соответствие серии 2РМТ и совместимость с ответной частью
Типоразмер корпуса	Совпадение посадочных и габаритных параметров
Контактная схема	Количество, расположение и нумерация контактов
Тип контактов	Штыревые или гнездовые контакты, их сечение и назначение
Способ монтажа	Кабельный, приборный, фланцевый либо иной вариант установки
Электрические параметры	Допустимые ток, напряжение и сопротивление контактов
Условия эксплуатации	Температура, вибрация, влажность, пыль и воздействие внешней среды
Ответная часть	Полное совпадение сопрягаемых исполнений и ключевания

Практическое значение

Использование разъёма 2РМТ18КПН7Ш1А1В позволяет сделать кабельное соединение обслуживаемым: оборудование можно отсоединять для диагностики, ремонта, замены модулей или транспортировки без распайки проводов. При корректном подборе ответной части и соблюдении технологии монтажа соединитель помогает обеспечить стабильную работу электрических цепей в течение длительного срока эксплуатации.

Для надёжной работы соединения рекомендуется использовать контакты, уплотнительные элементы, корпуса и кабельные вводы, соответствующие конкретному исполнению разъёма. Монтаж следует выполнять с соблюдением распиновки, допустимого сечения проводников и требований к фиксации кабеля.
