Назначение разъема

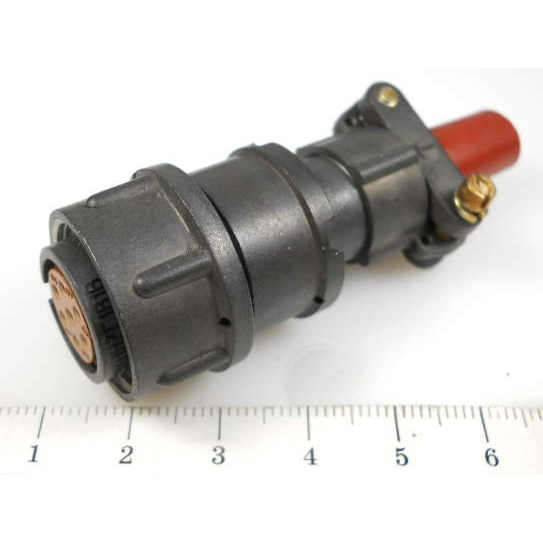

Розетка 2РМТ18КПН7Г1В1В производства Элекон с приемкой ОТК представляет собой цилиндрический низкочастотный электрический разъем общего назначения серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъем применяется в радиоэлектронной и радиотехнической аппаратуре, включая изделия общего и промышленного назначения, и служит для соединения кабелей между собой, а также для подключения кабельных линий к блокам и узлам оборудования. Конструкция допускает многократные соединения и разъединения без потери рабочих характеристик.

Конструктивные особенности

Розетка выполнена негерметичной, кабельного типа, с прямым патрубком (кожухом) и резьбовым соединением. Посадочный диаметр корпуса составляет 18 мм, типоразмер — Г1, рассчитанный на семь контактов. Контакты извлекаемые, с возможностью обжимного монтажа, что упрощает сборку кабельных сборок и замену отдельных контакт-деталей. Климатическое исполнение В ориентировано на работу в условиях повышенной влажности и температуры. Разъем относится к классу теплостойких изделий и сохраняет работоспособность при температуре до около 100 °C в зависимости от конкретного исполнения. Контакты могут иметь покрытие серебром или золотом, что обеспечивает стабильность переходного сопротивления и коррозионную стойкость.

Технические характеристики

• Количество контактов — 7.
• Номинальный диаметр контактного стержня — около 1,0 мм.
• Рабочий ток на один контакт — до 7 А.
• Суммарный ток на весь разъем — до 40 А.
• Максимальное рабочее напряжение — до 560 В (амплитудное) для постоянного и переменного тока.
• Сопротивление контактов — не более 5 мОм.
• Емкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — порядка 1850 В при рабочем напряжении.
• Приемка — ОТК, год выпуска — 2025.

Применение и условия эксплуатации

Разъем востребован в кабельных линиях связи и питания, где требуется надежное соединение кабелей с блоками аппаратуры. Благодаря семи контактам и допустимому суммарному току до 40 А изделие подходит для цепей как сигнальных, так и силовых. Исполнение В позволяет эксплуатировать розетку в условиях повышенной влажности и температуры, что делает ее пригодной для промышленного и общего применения. Резьбовое соединение обеспечивает механическую фиксацию сочлененных частей и устойчивость к вибрационным нагрузкам, а обжимной монтаж контактов ускоряет монтаж и повышает его технологичность.

Комплектация и маркировка

Поставка осуществляется в заводской упаковке. Изделие имеет артикул 20317 и относится к категории 2РМТ18. Приемка ОТК подтверждает заводской контроль качества каждой партии. Производитель — Элекон. Розетка предназначена для соединения между собой кабелей и блоков, допускает многократные циклы сочленения и расчленения, что важно при эксплуатации, ремонте и обслуживании радиоэлектронной аппаратуры.
