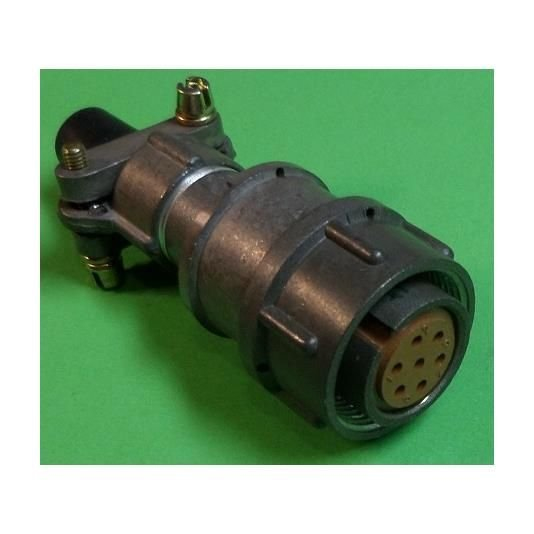

2РМТ18КПН7Г1В1В: кабельная розетка серии 2РМТ для надежных электрических соединений

Разъем 2РМТ18КПН7Г1В1В — цилиндрический низкочастотный кабельный соединитель, предназначенный для коммутации цепей постоянного и переменного тока. Модель применяется в составе электрооборудования, аппаратуры связи, измерительных комплексов, систем автоматизации и другой техники, где важны надежная фиксация контактов и устойчивость к внешним воздействиям.

Конструкция относится к серии 2РМТ и предусматривает кабельное исполнение с прямым патрубком. Резьбовое соединение обеспечивает прочное сочленение с ответной частью, а одношпоночная поляризация помогает исключить неверную ориентацию разъема при подключении.

Расшифровка обозначения

Маркировка 2РМТ18КПН7Г1В1В отражает основные конструктивные особенности изделия:

• 2РМТ — серия цилиндрических низкочастотных соединителей.

• 18 — условный размер корпуса.

• К — кабельное исполнение корпуса.

• П — прямой патрубок.

• Н — гайка для неэкранированного кабеля.

• 7 — количество контактов.

• Г — розетка, то есть часть с гнездовыми контактами.

• 1 — сочетание из семи контактов диаметром 1 мм.

• В — серебряное покрытие контактов.

• 1В — климатическое исполнение, предусмотренное для работы в широком диапазоне условий.

Основные характеристики

Технические параметры делают 2РМТ18КПН7Г1В1В подходящим для соединения электрических цепей с умеренной токовой нагрузкой и повышенными требованиями к механической надежности. Контакты изготовлены из латуни и имеют серебряное покрытие, которое способствует стабильному электрическому контакту.

Конструктивные особенности

Кабельная розетка 2РМТ18КПН7Г1В1В оснащается прямым патрубком и концевой гайкой для неэкранированного кабеля. Такое исполнение удобно при прямом вводе кабеля в корпус разъема и при монтаже в ограниченном пространстве.

Резьбовой способ сочленения снижает риск случайного отсоединения при вибрациях или механических нагрузках. Негерметичная конструкция предполагает использование разъема в условиях, соответствующих требованиям к защищенности оборудования и монтажного узла. При этом климатическое исполнение позволяет применять соединитель при температуре от −60 до +100 °C и влажности до 98% при +25 °C.

Где используется разъем 2РМТ18КПН7Г1В1В

Соединители серии 2РМТ используются для разъемного подключения проводов, кабелей, приборных блоков и отдельных узлов. Модель 2РМТ18КПН7Г1В1В может применяться в следующих направлениях:

• Электротехнические шкафы и панели управления.

• Системы автоматики и телемеханики.

• Радиоэлектронная и измерительная аппаратура.

• Промышленное оборудование.

• Транспортные и специальные технические комплексы.

• Кабельные сборки, требующие многоконтактного соединения.

• Оборудование, работающее в условиях вибрации, температурных перепадов и повышенной влажности.

Например, разъем может использоваться для соединения внешнего кабеля с модулем управления: семь контактов позволяют раздельно передавать питание, сигналы управления и контрольные цепи в пределах допустимых электрических характеристик соединителя.

Что учитывать при монтаже

Для корректной работы 2РМТ18КПН7Г1В1В важно соблюдать схему распайки, не превышать предельный ток 7 А на отдельный контакт и учитывать суммарную нагрузку на разъем. Провода припаиваются к гнездовым контактам, после чего кабель фиксируется в патрубке с помощью гайки.

Перед установкой необходимо проверить соответствие ответной части серии, размера корпуса, контактного сочетания и поляризации. Корректно подобранная пара разъемов обеспечивает надежное резьбовое сочленение и стабильную передачу электрических сигналов.

2РМТ18КПН7Г1В1В — практичное решение для создания разъемных кабельных соединений с семью контактами, рассчитанное на эксплуатацию в составе промышленной, измерительной и радиоэлектронной аппаратуры.
