Назначение соединителя 2РМТ18КПН7Г1В1В

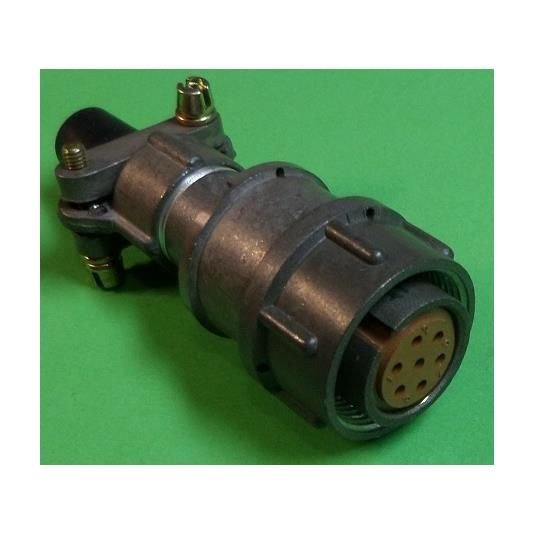

2РМТ18КПН7Г1В1В производства «Октябрь» представляет собой негерметичную цилиндрическую кабельную розетку серии 2РМТ. Изделие предназначено для соединения проводов и кабелей в электрических цепях постоянного и переменного тока общеиндустриального применения. Разъём применяется для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре, в том числе в изделиях Октябрьского производства.

Серия 2РМТ относится к низкочастотным цилиндрическим соединителям тропического и всеклиматического исполнения. Такое исполнение позволяет использовать розетку в аппаратуре, работающей в различных климатических зонах, включая районы с тёплым и влажным климатом.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМТ18КПН7Г1В1В содержит полную информацию о типе и параметрах изделия:

• 2РМТ — низкочастотный цилиндрический соединитель тропического и всеклиматического исполнения.
• 18 — посадочный диаметр корпуса, равный 18 мм.
• КПН — кабельное исполнение с прямым патрубком и гайкой для неэкранированного кабеля.
• 7Г — розетка на 7 контактов, все контакты диаметром 1 мм.
• 1В1В — теплостойкость до 100 °C, серебряное покрытие контактов, всеклиматическое исполнение.

Соединитель имеет резьбовое сочленение. Контакты выполнены извлекаемыми, а монтаж проводника осуществляется обжимкой, что упрощает сборку кабельных жгутов и замену отдельных контактов при необходимости. Исполнение розетки негерметичное, поэтому изделие рассчитано на эксплуатацию в условиях, где не требуется полная герметизация стыка.

Электрические и эксплуатационные характеристики

Розетка 2РМТ18КПН7Г1В1В рассчитана на следующие подтверждённые параметры:

• Максимальное рабочее напряжение — до 560 В переменного и постоянного тока.
• Токовая нагрузка — до 7 А на один контакт.
• Суммарная токовая нагрузка на весь соединитель — до 40 А.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — порядка 1850 В при максимальном рабочем напряжении.
• Рабочий диапазон температур — примерно от минус 60 до плюс 100 °C.
• Ресурс сочленения-расчленения — не менее 500 циклов.

Область применения и место в линейке 2РМ/2РМТ

Благодаря корпусу диаметром 18 мм, семи контактам диаметром 1 мм, прямому патрубку и негерметичному исполнению розетка удобна для стандартных кабельных жгутов в стационарных и мобильных устройствах. По сравнению с другими типоразмерами серии 2РМ и 2РМТ — как с меньшими, так и с большими диаметрами корпуса — данная модель занимает промежуточное положение по числу контактов и габаритам, что позволяет подбирать её под конкретную плотность монтажа и требуемую токовую нагрузку.

Изделие поставляется под артикулом 3210 в категории 2РМТ18. Изготовитель — «Октябрь». Розетка предназначена для эксплуатации в составе радиоэлектронной и радиотехнической аппаратуры, где требуется надёжное разъёмное соединение цепей постоянного и переменного тока общеиндустриального назначения.
