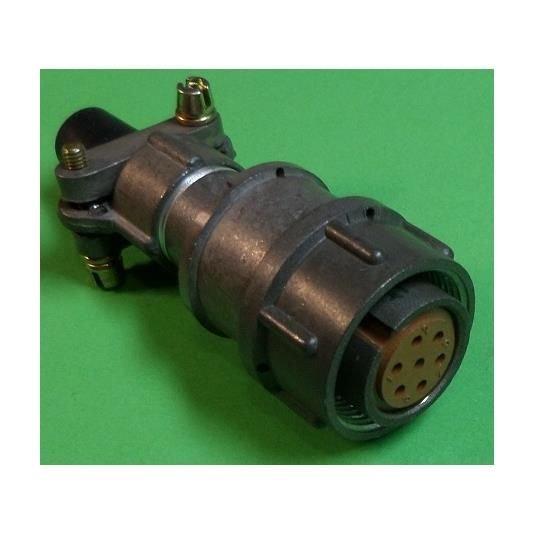

2РМТ18КПН7Г1В1В: кабельная розетка для надежной коммутации электрических цепей

Разъем 2РМТ18КПН7Г1В1В — цилиндрическая кабельная розетка серии 2РМТ, предназначенная для разъемного соединения электрических цепей постоянного и переменного тока. Конструкция рассчитана на применение в электро- и радиоаппаратуре, где важны стабильность контакта, механическая прочность и устойчивость к воздействию температур.

Модель относится к низкочастотным соединителям с резьбовой фиксацией сочлененного положения. Такой способ соединения помогает надежно закреплять разъем в составе кабельной линии и уменьшать риск случайного разъединения при вибрациях, перемещениях оборудования или эксплуатационных нагрузках.

Конструктивные особенности 2РМТ18КПН7Г1В1В

Маркировка 2РМТ18КПН7Г1В1В указывает на кабельное исполнение разъема с прямым патрубком и гайкой для неэкранированного кабеля. Соединитель выполнен в виде розетки с семью гнездовыми контактами диаметром 1 мм. Контакты изготовлены из латуни и имеют серебряное покрытие, способствующее сохранению низкого переходного сопротивления.

Ключевые особенности конструкции:

• 7 круглых гнездовых контактов.

• Кабельное исполнение корпуса.

• Прямой патрубок для ввода кабеля.

• Гайка для фиксации неэкранированного кабеля.

• Резьбовое сочленение с ответной частью.

• Карболитовый изолятор.

• Металлический корпус с защитным оксидированным покрытием.

• Монтаж проводников методом пайки.

• Уплотнительная втулка в конструкции кабельного ввода.

Для электрического монтажа используется объемная пайка. Это решение подходит для стационарных соединений внутри оборудования, кабельных сборок, блоков управления и измерительных систем.

Технические характеристики

Указанные параметры характеризуют 2РМТ18КПН7Г1В1В как соединитель для электрических цепей с умеренной токовой нагрузкой и рабочим напряжением до 560 В. Серия 2РМТ используется в цепях постоянного тока и переменного тока частотой до 3 МГц.

Где применяется разъем 2РМТ18КПН7Г1В1В

Кабельная розетка 2РМТ18КПН7Г1В1В может использоваться в оборудовании общего и специального назначения, где требуется разъемное соединение кабеля с аппаратурой или другим элементом электрической системы.

Типичные области применения:

• Промышленная автоматика и системы управления.

• Контрольно-измерительные приборы.

• Электронные блоки и шкафы управления.

• Радиотехническая аппаратура.

• Источники питания и распределительные устройства.

• Испытательное и лабораторное оборудование.

• Кабельные сборки для машин, механизмов и производственных комплексов.

• Системы связи и передачи сигналов низкой частоты.

Разъем подходит для задач, в которых необходимо сочетание компактных габаритов, семиконтактной схемы подключения и надежной резьбовой фиксации.

Преимущества модели

2РМТ18КПН7Г1В1В выделяется универсальностью и понятной конструкцией. Семь контактов позволяют подключать питание, сигнальные линии и управляющие цепи в одном разъеме, а прямой патрубок упрощает формирование кабельной сборки.

К основным преимуществам относятся:

• Надежное резьбовое соединение.

• Серебряное покрытие контактной группы.

• Устойчивость к эксплуатации при температурах от −60 до +100 °C.

• Низкое сопротивление контактов.

• Высокое сопротивление изоляции.

• Возможность работы в цепях постоянного и переменного тока.

• Ресурс до 500 циклов соединения и разъединения.

• Компактные размеры: ориентировочная длина корпуса составляет 53,5 мм при диаметре около 25 мм.

Что учитывать при монтаже

Перед установкой 2РМТ18КПН7Г1В1В важно проверить соответствие ответной части, распиновки, сечения проводников и допустимой электрической нагрузки. Для контактов диаметром 1 мм максимальная токовая нагрузка составляет до 7 А на контакт, поэтому распределение нагрузки по линиям должно учитывать этот предел.

Пайку следует выполнять аккуратно, не допуская перегрева изолятора и попадания припоя на сопрягаемые поверхности контактов. После монтажа рекомендуется проверить качество электрических соединений, отсутствие коротких замыканий и корректность фиксации кабеля в патрубке. Резьбовую часть необходимо соединять без перекоса, чтобы сохранить надежность контакта и ресурс разъема.

2РМТ18КПН7Г1В1В — практичное решение для формирования долговечных кабельных соединений в аппаратуре, работающей в широком температурном диапазоне и требующей надежной многоконтактной коммутации.
