Назначение разъёма 2РМТ18КПН7Г1В1В

2РМТ18КПН7Г1В1В — это розетка цилиндрического низкочастотного разъёма серии 2РМТ производства завода «Элекон» с приёмкой «ОТК». Изделие предназначено для внутреннего объёмного монтажа и применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Розетка устанавливается непосредственно внутри приборов, блоков и шкафов, где требуется компактное и надёжное соединение проводников.

Данная модель выпускается в приборном исполнении и предназначена для эксплуатации в составе промышленной и электронной аппаратуры. Приёмка «ОТК» подтверждает, что партия прошла контроль качества на предприятии-изготовителе. Год выпуска — 2025.

Технические особенности и характеристики

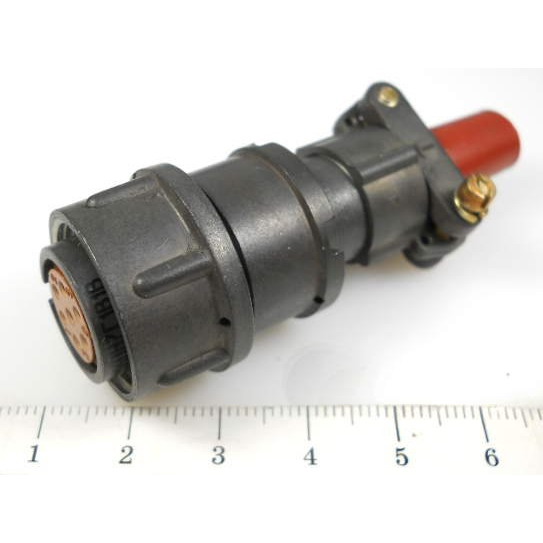

Конструктивно разъём представляет собой розетку с семью контактами, размещёнными в карболитовом основании и металлическом корпусе. Исполнение — негерметичное, без патрубка. Ниже приведены основные параметры изделия.

• Количество контактов — 7.
• Максимальный рабочий ток на контакт — 7 А.
• Максимальное напряжение — до 700 В, рабочее напряжение — 560 В.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Электрическая прочность изоляции — 1850 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Ресурс сочленений-расчленений — до 500 циклов.
• Наработка — не менее 1000 часов.
• Приёмка — «ОТК».
• Год выпуска — 2025.

Металлический корпус обеспечивает механическую прочность и устойчивость к вибрационным нагрузкам, а карболитовое основание выполняет роль изолятора, сохраняющего стабильные электрические параметры в широком температурном диапазоне.

Область применения

Разъём 2РМТ18КПН7Г1В1В применяется там, где требуется надёжное соединение в условиях повышенных требований к компактности и виброустойчивости. Благодаря внутреннему объёмному монтажу розетка удобна для установки в ограниченном пространстве корпусов приборов.

Типовые сферы использования включают промышленные и электронные системы, измерительную и радиоэлектронную аппаратуру, а также оборудование, работающее при температурах от минус 60 до плюс 100 градусов Цельсия. Сочетание семи контактов, рабочего тока до 7 А и рабочего напряжения 560 В позволяет использовать изделие в цепях питания и сигнальных цепях с частотой до 3 МГц.

Комплектация и исполнение

Поставка осуществляется в заводской упаковке. Изделие относится к категории 2РМТ18 и выпускается производителем «Элекон» с приёмкой «ОТК». Розетка негерметичного исполнения, без патрубка, предназначена для монтажа внутри приборов.
