Назначение разъёма 2РМТ18КПН7Г1В1В

Разъём 2РМТ18КПН7Г1В1В производства завода «Элекон» — это цилиндрический низкочастотный негерметичный разъём-розетка кабельного монтажа с семью контактами. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Такой разъём применяется там, где требуется надёжное и многократно разъединяемое соединение кабелей в составе промышленного, транспортного и специального оборудования.

Маркировка «ОТК» указывает на то, что партия прошла приёмку отделом технического контроля предприятия-изготовителя. Артикул товара — 3211, категория — 2РМТ18.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Рабочее напряжение составляет до 560 В, ток на контакт — до 7 А, общий ток через разъём — до 40 А.

• Материал корпуса — алюминиевый сплав А-22 с оксидированием.
• Диаметр корпуса — 25 мм, высота — 53,5 мм.
• Материал изолятора — карболит.
• Материал контактов — латунь ЛС59-1 с серебряным покрытием, диаметр контакта 1 мм.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — 5000 МОм.
• Электрическая прочность изоляции — 1850 В.
• Климатическое исполнение — В2.1, срок хранения — до 15 лет.
• Ресурс — 500 соединений.

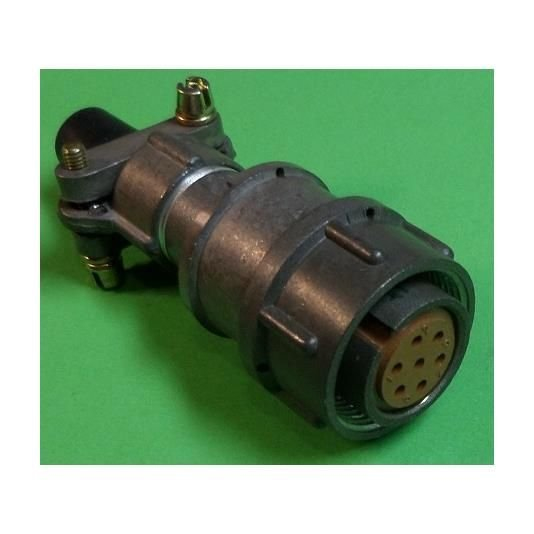

Корпус изделия чёрного цвета с серым покрытием, оснащён красной заглушкой и металлическими зажимами. Резьбовое соединение выполнено с шагом M20x1, поляризация — одношпоночная, контакты присоединяются пайкой.

Условия эксплуатации

Разъём рассчитан на работу в интервале температур от минус 60 до плюс 100 градусов Цельсия. Допустимая относительная влажность — до 98 процентов при температуре плюс 25 градусов Цельсия. Работоспособность сохраняется при атмосферном давлении от 10 в степени минус 5 до 745 мм ртутного столба.

По механическим нагрузкам изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 50 g, многократные механические удары до 500 g и однократные удары до 100 g.

Применение

Разъём 2РМТ18КПН7Г1В1В используется в различных отраслях промышленности и видах техники для соединения кабелей. Конструкция с резьбовым креплением, одношпоночной поляризацией и пайкой контактов обеспечивает стабильный электрический контакт и защиту от неправильного сочленения. Изделие производится в Казани заводом «Элекон» по техническим условиям ТУ ГЕ0.364.126.

В качестве функциональных аналогов рассматриваются разъёмы серий РМ, 2РМ, ОНЦ-РГ-09 и 2PX. При подборе замены следует ориентироваться на совпадение присоединительных размеров, числа и диаметра контактов, а также на допустимые токовые и температурные режимы.
