Назначение разъёма 2РМТ18КПН7Г1В1В

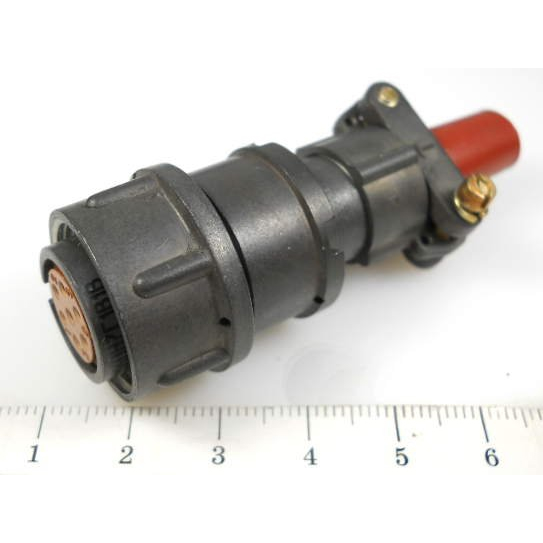

2РМТ18КПН7Г1В1В — это розетка цилиндрического низкочастотного негерметичного разъёма производства компании «Элекон». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Основная область применения — внутренний объёмный монтаж, то есть установка внутри корпусов приборов, блоков и шкафов, где не требуется герметизация соединения.

Разъём относится к серии 2РМТ и выпускается в типоразмере 18. Артикул изделия — 80236. Категория товара — 2РМТ18.

Подтверждённые технические особенности

Конструкция розетки включает семь контактов, размещённых в карболитовом основании. Корпус выполнен металлическим, что обеспечивает механическую прочность и защиту контактной группы. Ниже перечислены подтверждённые характеристики изделия.

• Типоразмер корпуса — 18.
• Количество контактов — 7.
• Материал основания — карболит.
• Материал корпуса — металл.
• Токовая нагрузка на один контакт — до 7 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции при рабочем напряжении — 1850 В.
• Максимальное испытательное напряжение при низком давлении — 350 В.
• Рабочая частота коммутируемых цепей — до 3 МГц.
• Исполнение — негерметичное.

Указанные параметры определяют допустимые режимы эксплуатации и позволяют подбирать разъём под конкретные условия работы электрооборудования.

Применение и совместимость

Розетка 2РМТ18КПН7Г1В1В применяется в промышленных и технических системах, где требуется надёжное электрическое соединение. Благодаря типоразмеру 18 и семи контактам изделие подходит для цепей управления, питания и сигнальных линий внутри приборов и блоков.

Серия 2РМТ в целом предусматривает модификации с количеством контактов от 14 до 45, что позволяет использовать единую конструктивную платформу для разных задач. Конкретная модель 2РМТ18КПН7Г1В1В имеет семь контактов и ориентирована на компактные соединения внутри объёмного монтажа.

Разъём не является герметичным, поэтому его не следует применять в условиях прямого воздействия влаги, пыли или агрессивных сред без дополнительной защиты. Для таких случаев требуются герметичные исполнения.

Условия эксплуатации и ограничения

При монтаже следует учитывать токовую нагрузку на контакт, не превышающую 7 А, и рабочее напряжение, соответствующее электрической прочности изоляции 1850 В. Сопротивление изоляции не менее 5000 МОм подтверждает пригодность изделия для цепей, чувствительных к утечкам.

Максимальное испытательное напряжение при низком давлении составляет 350 В, что важно учитывать при эксплуатации в условиях разряжённой атмосферы. Частотный диапазон до 3 МГц охватывает большинство низкочастотных сигналов и цепей питания постоянного и переменного тока.

Изделие производится компанией «Элекон» и поставляется как розетка цилиндрического разъёма. Перед установкой рекомендуется проверить целостность корпуса, состояние контактов и соответствие типоразмера ответной части.
