Назначение разъёма 2РМТ18КПН7Г1В1В

Разъём 2РМТ18КПН7Г1В1В производства завода «Элекон» (Казань) — это цилиндрический низкочастотный негерметичный соединитель серии «5», предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в составе кабельных сборок и внутриблочного монтажа радиоэлектронной аппаратуры, где требуется надёжное механическое и электрическое соединение при воздействии климатических и механических нагрузок.

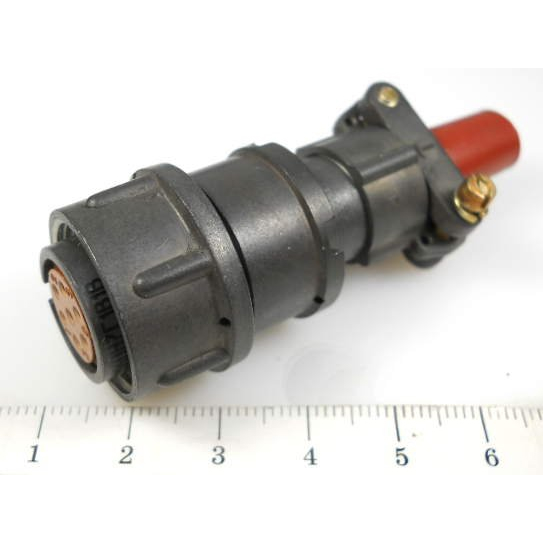

Модель представляет собой кабельную розетку с семью контактами-гнёздами, объединёнными в сочетание Г1. Монтаж контактов выполняется обжимкой, что обеспечивает стабильное переходное сопротивление и устойчивость к вибрации. Резьбовое соединение частей разъёма фиксирует сочленение и исключает самопроизвольное расхождение под нагрузкой.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели и подтверждаемые конструкторской документацией и маркировкой исполнения.

• Число контактов — 7, тип контактов — гнездо, сочетание 1 (Г1).
• Условный размер корпуса — 18, исполнение кабельное (К), патрубок прямой (П).
• Покрытие контактов — серебро (В), всеклиматическое исполнение (1В).
• Рабочий ток — до 7 А на контакт, рабочее напряжение — 560 В, максимальное — 700 В.
• Сопротивление контактов — не более 0,005 Ом.
• Электрическая прочность изоляции — 1850 В, сопротивление изоляции — не менее 5000 МОм, ёмкость между контактами — до 6 пФ.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия, смена температур — от минус 60 до плюс 180 градусов Цельсия.
• Число сочленений-расчленений — 500 циклов, наработка — не менее 1000 часов.
• Вибрация синусоидальная 1–5000 Гц с ускорением 490 метров на секунду в квадрате, механические удары до 500 g (одиночный) и многократные длительностью 1–3 мс, линейное ускорение 2000 метров на секунду в квадрате.

Расшифровка обозначения и конструкция

Обозначение 2РМТ18КПН7Г1В1В построено по отраслевой системе маркировки. «2РМТ» указывает на тип — цилиндрический низкочастотный разъём. Число «18» обозначает условный размер корпуса. Буква «К» означает кабельное исполнение, «П» — прямой патрубок, «Н» — гайку для неэкранированного кабеля. Цифра «7» фиксирует количество контактов, «Г1» — тип контакта-гнезда и его сочетание, «В» — серебряное покрытие контактной группы, «1В» — всеклиматическое исполнение.

Разъём негерметичный и предназначен для внутреннего монтажа. Он соответствует техническим условиям ТУ ГЕО.364.126ТУ. Конструкция предусматривает экранирование корпуса и присоединение неэкранированного кабеля через патрубок с гайкой.

Применение и эксплуатационные качества

Модель востребована в приборостроении, радиотехнике и промышленной автоматике для соединения блоков, пультов и кабельных линий, работающих в условиях перепада температур, вибрации и ударных нагрузок. Благодаря всеклиматическому исполнению разъём сохраняет характеристики при повышенной влажности и в широком диапазоне температур окружающей среды.

Товар поставляется в заводской упаковке. Приёмка — «5», год выпуска — 2025. Артикул — 20314.
