Назначение разъёма 2РМТ18КПН7Г1В1В

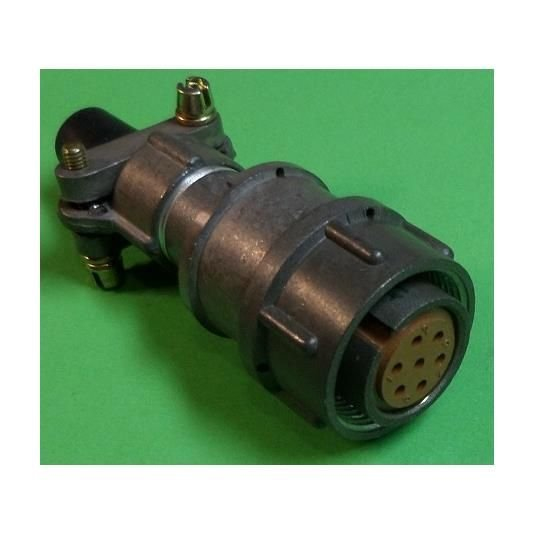

Разъём 2РМТ18КПН7Г1В1В производства АО «Завод Элекон» (г. Казань) представляет собой цилиндрический низкочастотный негерметичный кабельный соединитель. Он предназначен для стыковки с вилкой той же серии 2РМТ и применяется в электротехнических и радиоэлектронных устройствах для коммутации сигналов и слаботочных цепей. Условия эксплуатации не требуют повышенной герметичности, поэтому изделие относится к негерметичному исполнению и не является вариантом Г или ГЖ.

Основная задача данного соединителя — обеспечение надёжного электрического контакта между кабельными линиями и приборными цепями в составе промышленного и приборного оборудования. Благодаря цилиндрическому корпусу разъём удобен для панельного и кабельного монтажа, а также для многократных сочленений и расчленений в процессе эксплуатации.

Подтверждённые особенности и характеристики

Конструкция и параметры разъёма подтверждаются техническими условиями АШДК.434410.062ТУ, по которым осуществляется приёмка изделия. Ниже перечислены основные особенности, указанные для данной модели.

• Количество контактов — 7, что позволяет реализовать несколько пар «сигнал/заземление» или дополнительные цепи в пределах одного корпуса.
• Диаметр контакта — около 1,0 мм, что подходит для монтажа проводов сечением не более 0,5 мм².
• Сопротивление контакта — не более 0,005 Ом, что обеспечивает хороший электрический контакт и низкие потери в сигнальных цепях.
• Максимальный рабочий ток на контакт — до нескольких ампер, типично до 4–6 А для низкочастотных 2РМТ-серий.
• Тип корпуса — цилиндрический, негерметичный; исполнение «КПН» означает кабельную розетку под присоединение провода.
• Материал корпуса — обычно алюминиевый сплав с оксидным покрытием; изолятор — карболит или аналогичный термореактивный пластик; цвет корпуса серый, изолятора — коричневый.
• Габариты приблизительно: диаметр корпуса около 25 мм, общая высота порядка 50–55 мм, что позволяет использовать разъём в стандартных панельных и кабельных монтажах.
• Рабочий диапазон температур соответствует типовым 2РМТ-разъёмам — примерно от −60 до +70–85 °C; точные значения определяются техническими условиями АШДК.434410.062ТУ.
• Вид приёмки — по нормам и требованиям, установленным в АШДК.434410.062ТУ, что подразумевает стандартный ОТК-контроль по параметрам электрических и механических характеристик.

Применение и условия эксплуатации

Разъём 2РМТ18КПН7Г1В1В ориентирован на эксплуатацию в условиях обычного промышленного и приборного использования, без требований к вакууму или высокой герметичности. Его применяют для коммутации сигналов и слаботочных цепей в электротехнических и радиоэлектронных устройствах, где необходима устойчивая работа при температурах от минус 60 до плюс 70–85 градусов Цельсия.

Благодаря семи контактам с диаметром около 1,0 мм и допустимому сечению провода до 0,5 мм², соединитель подходит для монтажа цепей управления, передачи низкочастотных сигналов и организации нескольких независимых линий в одном корпусе. Цилиндрическая форма и кабельное исполнение «КПН» делают его удобным для подключения проводов и использования в стандартных панельных и кабельных сборках.

Ключевые преимущества для монтажа

1. Низкое переходное сопротивление контакта — не более 0,005 Ом, что снижает потери сигнала.
2. Допустимый ток до 4–6 А на контакт позволяет коммутировать не только слаботочные, но и умеренно нагруженные цепи.
3. Стандартные габариты корпуса упрощают установку в типовые монтажные элементы.
4. Приёмка по ТУ АШДК.434410.062ТУ гарантирует соответствие заявленным электрическим и механическим параметрам.

Таким образом, 2РМТ18КПН7Г1В1В Элекон — это надёжный негерметичный кабельный соединитель для промышленной и приборной электроники, рассчитанный на умеренные токовые нагрузки и широкий температурный диапазон, без требований к вакуумной или повышенной герметичности.
