Назначение

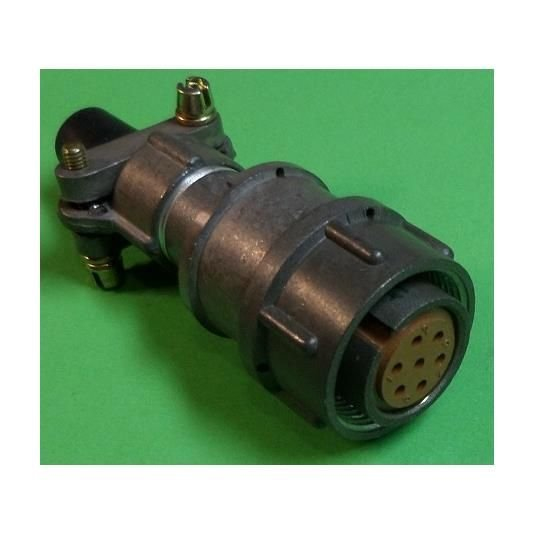

2РМТ18КПН7Г1В1В — это кабельная розетка цилиндрического низкочастотного негерметичного соединителя, выпускаемая АО «Завод Элекон» (Казань). Изделие предназначено для коммутации низкочастотных электрических цепей в составе кабельных сборок и промышленного оборудования. Розетка относится к категории негерметичных соединителей, то есть не рассчитана на работу в условиях повышенного давления, вакуума или прямого воздействия влаги, и применяется там, где герметичность соединения не требуется.

Основная функция изделия — обеспечение надёжного электрического контакта между кабелем и ответной частью соединителя. Благодаря цилиндрической конструкции и фиксированному расположению контактов розетка обеспечивает стабильное соединение цепей при сохранении возможности механического сочленения и расчленения в процессе эксплуатации и обслуживания оборудования.

Подтверждённые особенности

Технические параметры изделия подтверждаются данными производителя и нормативной документацией. Ниже перечислены основные характеристики, заявленные для данной модели:

• Количество контактов — 7.
• Диаметр контактов — 1,0 мм.
• Максимальное сечение подключаемых проводов — не более 0,5 мм².
• Сопротивление контакта — не более 0,005 Ом.
• Диаметр корпуса — 25 мм.
• Высота корпуса — 53,5 мм.
• Цвет корпуса — серый, покрытие оксидное.
• Цвет изолятора — коричневый.
• Соответствие нормам — АШДК.434410.062ТУ.
• Приёмка — ВП/ПЗ.

Корпус розетки имеет оксидное покрытие, которое обеспечивает защиту поверхности от коррозии и износа. Изолятор из коричневого материала выполняет функцию электрической изоляции и механического удержания контактов в заданном положении. Приёмка ВП/ПЗ означает, что изделие прошло контроль представителя заказчика и соответствует требованиям, предъявляемым к продукции производственно-технического назначения.

Применение

Разъёмы серии 2РМТ18 применяются в промышленной электротехнике для соединения низкочастотных цепей в оборудовании, где не предъявляются требования к герметичности. Конструкция розетки обеспечивает устойчивость к вибрациям и механическим нагрузкам, характерным для промышленных условий эксплуатации. Это делает изделие пригодным для использования в составе стационарных и подвижных установок, пультов управления, шкафов автоматики и других технических систем.

Кабельная розетка устанавливается на кабеле, что позволяет формировать разъёмные соединения между отдельными блоками оборудования. Применение соединителя оправдано в тех случаях, когда требуется периодическое подключение и отключение цепей, а также при монтаже и обслуживании электротехнических систем. Благодаря семи контактам с диаметром 1,0 мм и допустимым сечением провода до 0,5 мм² розетка подходит для передачи сигналов и питания в низкочастотных цепях малой и средней мощности.

Изделие выпускается в соответствии с техническими условиями АШДК.434410.062ТУ, что подтверждает его соответствие установленным требованиям к данному классу соединителей. Сочетание механической прочности корпуса, оксидного покрытия и нормированного сопротивления контакта делает 2РМТ18КПН7Г1В1В подходящим решением для ответственных узлов промышленного оборудования, работающего в условиях вибрации и умеренных механических воздействий.
