Назначение разъёма 2РМТ18КПН7Г1В1В

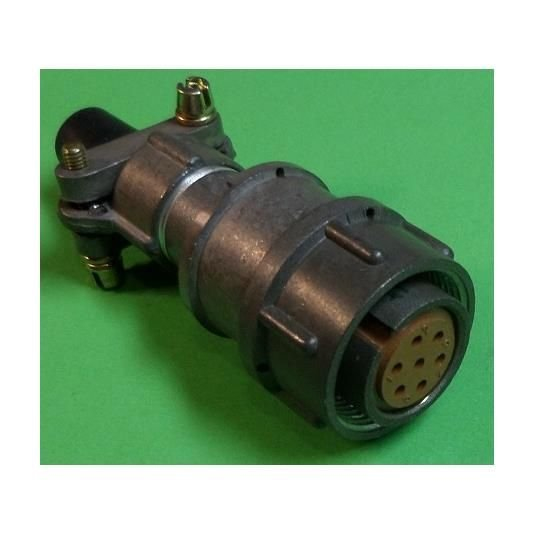

2РМТ18КПН7Г1В1В — это цилиндрический низкочастотный негерметичный разъём серии 2РМТ, представляющий собой кабельную розетку. Изделие выпускается АО «Завод Элекон» в соответствии с техническими условиями ТУ ГЕ0.364.126ТУ. Разъём предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Конструкция допускает эксплуатацию в любом пространственном положении, что делает её пригодной для промышленного оборудования, приборных стоек и кабельных сборок различного назначения.

Подтверждённые технические особенности

Розетка оснащена семью контактами диаметром 1 мм гнёздного типа. Контакты изготовлены из латуни марки ЛС59-1 и покрыты серебром (Ag), что обеспечивает стабильное переходное сопротивление и устойчивость к окислению. Токовая нагрузка составляет 7 А на каждый контакт, а суммарная нагрузка на соединитель достигает 40 А. Максимальное рабочее напряжение — 560 В амплитудного значения.

Корпус выполнен из алюминиевого сплава А-22 с оксидированием, цвет покрытия — серый. Диаметр корпуса равен 25 мм, высота — 53,5 мм. Изолятор изготовлен из карболита коричневого цвета. Сочленение с ответной частью производится резьбовым методом, шаг накидной гайки составляет M20 на 1. Электрический монтаж выполняется пайкой, механическое крепление — объёмное. Поляризация одношпоночная, что исключает неправильное соединение.

Разъём предназначен для неэкранированного кабеля с прямым патрубком и уплотнительной втулкой. Климатическое исполнение В2.1 является тропикоустойчивым.

Эксплуатационные параметры

• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к вибрации: диапазон от 1 до 5000 Гц при ускорении 50 g.
• Устойчивость к ударам: до 500 g.
• Сопротивление изоляции: 5000 МОм.
• Электрическая прочность изоляции: 1850 В.
• Ресурс: 500 сочленений и расчленений.
• Наработка на отказ: до 175 000 часов при температуре 80 градусов Цельсия на контакте.

Применение и совместимость

Разъём 2РМТ18КПН7Г1В1В применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц. Благодаря широкому температурному диапазону и тропикоустойчивому исполнению изделие подходит для промышленного оборудования, работающего в сложных климатических условиях. Допускается монтаж в любом положении.

По присоединительным и электрическим параметрам изделие совместимо с разъёмами серий РМ, 2РМ, ОНЦ-РГ-09 и 2PX. Это позволяет использовать его в качестве замены при ремонте и модернизации существующего оборудования без переделки ответных частей.

Ключевые параметры

1. Категория: 2РМТ18.
2. Артикул: 3217.
3. Количество контактов: 7.
4. Диаметр контакта: 1 мм.
5. Материал контактов: латунь ЛС59-1 с серебряным покрытием.
6. Ток на контакт: 7 А.
7. Суммарный ток: до 40 А.
8. Максимальное напряжение: 560 В (амплитуда).
9. Материал корпуса: алюминиевый сплав А-22 с оксидированием.
10. Материал изолятора: карболит.
11. Метод сочленения: резьбовой, M20 на 1.
12. Год: 2026.
