Назначение соединителя 2РМТ18КПН7Г1В1В

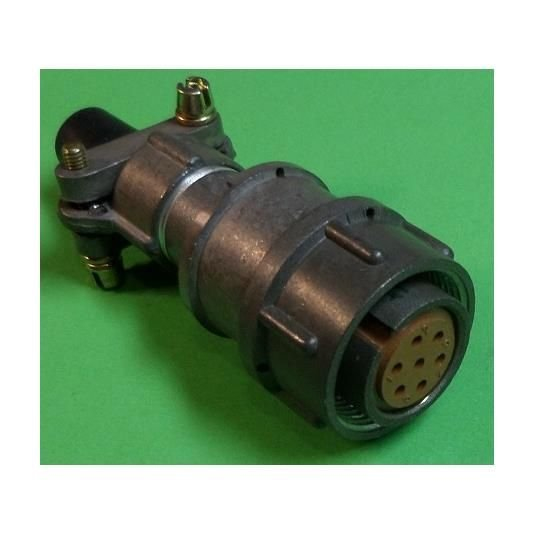

Соединитель 2РМТ18КПН7Г1В1В представляет собой кабельную розетку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для коммутации электрических цепей при напряжении до 560 В и обеспечивает надёжное механическое и электрическое соединение кабельных линий в составе различных электротехнических и радиоэлектронных устройств.

Конструктивно соединитель относится к типу 2РМТ и выполнен в кабельном исполнении. Он состоит из двух частей — вилки и розетки, которые соединяются между собой посредством резьбового соединения. Такое решение обеспечивает устойчивость к вибрационным и механическим нагрузкам, а также исключает самопроизвольное разъединение контактов в процессе эксплуатации.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя. Все значения относятся именно к исполнению 2РМТ18КПН7Г1В1В.

• Тип соединителя: 2РМТ.
• Количество контактов: 7.
• Рабочее напряжение: до 560 В.
• Максимальная токовая нагрузка на одиночный контакт: до 7 А.
• Суммарная токовая нагрузка на соединитель в целом: до 40 А.
• Диаметр контактов: 1,0 мм.
• Температурный диапазон эксплуатации: от минус 60 °C до плюс 100 °C.
• Сопротивление изоляции: не менее 1000 МОм.
• Герметичность: негерметичный.
• Материал корпуса: алюминиевый сплав.

Указанные параметры определяют область применения изделия и допустимые режимы работы. Превышение предельных значений по току, напряжению или температуре не допускается, поскольку это может привести к нарушению изоляции и отказу соединителя.

Конструкция и расшифровка маркировки

Обозначение 2РМТ18КПН7Г1В1В построено по системе маркировки соединителей данного семейства. Расшифровка обозначения помогает точно определить исполнение изделия и область его применения.

• 2РМТ — тип соединителя.
• 18 — условный размер корпуса.
• К — вид корпуса, кабельный.
• П — вид патрубка, прямой.
• Н — вид гайки патрубка, для неэкранированного кабеля.

Благодаря конструкции патрубка с гайкой для неэкранированного кабеля соединитель предназначен для монтажа на кабели без экранирующей оплётки. При этом сама конструкция соединителя допускает применение как экранированных, так и неэкранированных кабелей в зависимости от типа гайки патрубка. В данном исполнении реализован вариант для неэкранированного кабеля.

Применение и условия эксплуатации

Соединитель 2РМТ18КПН7Г1В1В применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц там, где требуется компактное разъёмное соединение с числом контактов 7 и токовой нагрузкой до 7 А на контакт. Благодаря суммарной нагрузке до 40 А изделие подходит для цепей питания и управления в составе приборов, пультов и кабельных сборок.

Расширенный температурный диапазон от минус 60 °C до плюс 100 °C позволяет использовать соединитель в аппаратуре, работающей в тяжёлых климатических условиях, в том числе при отрицательных температурах. Высокое сопротивление изоляции не менее 1000 МОм обеспечивает надёжное разделение цепей и снижает утечки. Корпус из алюминиевого сплава сочетает прочность и умеренную массу, что важно для кабельных изделий.

При монтаже следует учитывать, что соединитель негерметичен, поэтому его не следует применять в условиях прямого воздействия влаги, пыли или агрессивных сред без дополнительной защиты. Резьбовое соединение частей обеспечивает стабильный контакт и механическую прочность, а прямое исполнение патрубка упрощает прокладку кабеля.

Краткое резюме

Соединитель 2РМТ18КПН7Г1В1В — это кабельная розетка типа 2РМТ с 7 контактами диаметром 1,0 мм, рассчитанная на напряжение до 560 В и ток до 7 А на контакт при суммарной нагрузке до 40 А. Изделие работает в диапазоне температур от минус 60 °C до плюс 100 °C, имеет сопротивление изоляции не менее 1000 МОм, негерметично и выполнено в корпусе из алюминиевого сплава. Артикул изделия — 3215, категория — 2РМТ18.
