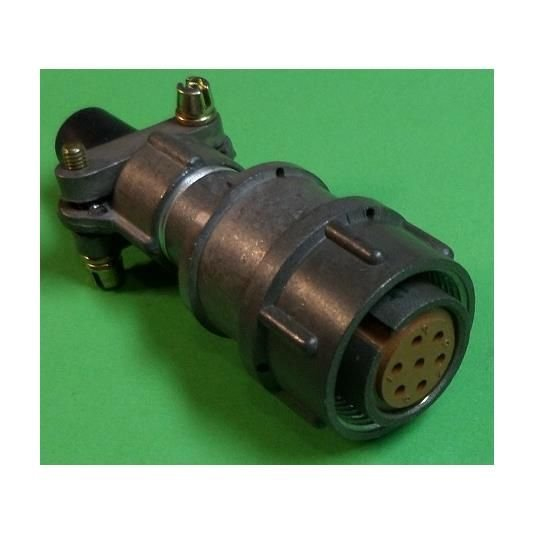

Разъем 2РМТ18КПН7Г1В1В — это кабельная розетка, относящаяся к серии 2РМТ, которая включает в себя цилиндрические, низкочастотные, тропикоустойчивые и низковольтные разъемы. Давайте рассмотрим его основные характеристики:

Основные характеристики

• Тип соединителя : 2РМТ — низкочастотный цилиндрический негерметичный тропикоустойчивый.

• Посадочный диаметр корпуса : 18 мм.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 7.

• Вид соединителя : розетка (Г).

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро (В).

• Теплостойкость : До +100°С.

• Климатическое исполнение : Всеклиматическое (В).

Технические характеристики

• Максимальное рабочее напряжение : До 560 В (в некоторых источниках указано до 700 В, но это может зависеть от конкретного применения).

• Максимальная токовая нагрузка на контакт : 7 А.

• Максимальная суммарная токовая нагрузка на соединитель : 40 А (в некоторых источниках указано до 50 А).

• Сопротивление изоляции : Не менее 1000 МОм.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 5000 часов.

• Срок сохраняемости : До 25 лет.

Применение

Разъемы серии 2РМТ используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Они подходят для работы в условиях синусоидальной вибрации и могут эксплуатироваться в широком диапазоне температур от -60 до +100°С.

Для соединения необходимо использовать соответствующую вилку, поскольку кабельные розетки не могут быть соединены с кабельными вилка ми или блочными розетка ми с блочными вилка ми.
