2РМТ18КПН7Г1В1ЛВ 2026г

Цена: ПОД ЗАКАЗ

Технические характеристики

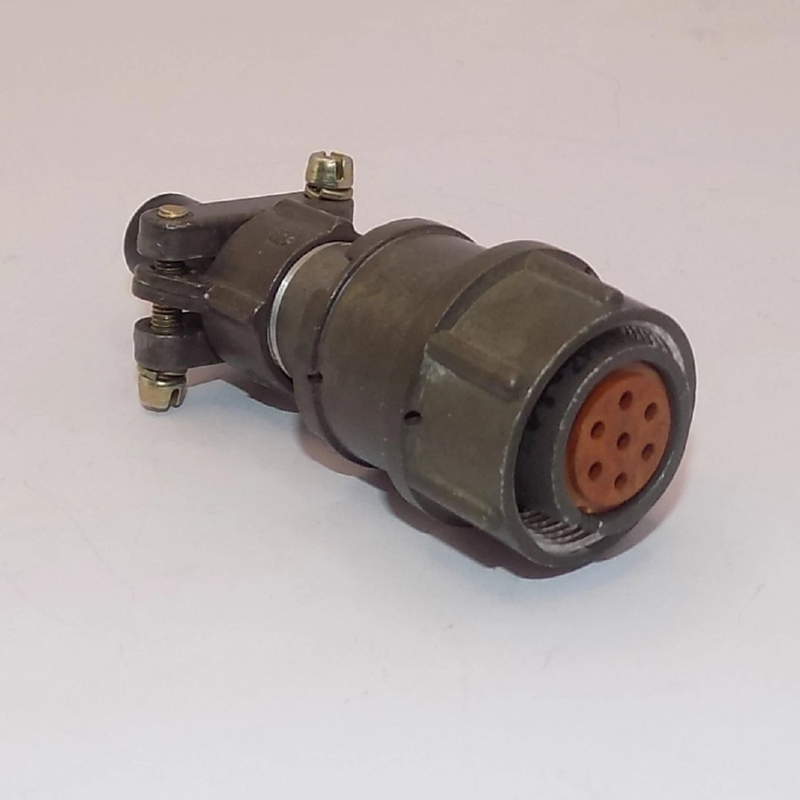

Разъем 2РМТ18КПН7Г1В1ЛВ — это негерметичная кабельная розетка из серии цилиндрических низкочастотных соединителей 2РМТ, предназначенная для коммутации электрических цепей постоянного и переменного тока.

Серия 2РМТ применяется в электрических цепях постоянного и переменного тока (частотой до примерно 3 МГц), в том числе в авиационной, радиоэлектронной и промышленной аппаратуре.
«18» в обозначении указывает на посадочный диаметр корпуса разъема около 18 мм, а «7» — на количество контактов.
Конструктивно это розетка с кабельным вводом и прямым патрубком, рассчитанная на внутренний объемный монтаж кабельных жил в корпусе.

Количество контактов — 7 , контакты извлекаемые, диаметром провода порядка 1,0 мм.
Максимальный ток на один контакт — до 7 А , суммарный ток на весь соединитель — до 40 А.
Максимальное рабочее напряжение (постоянное и переменное) — до 560 В.
Сопротивление контактов — не более 5 мОм , сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Рабочий диапазон температур окружающей среды — примерно от −60 °C до +100 °C , что позволяет использовать разъем во всеклиматическом исполнении.
Обеспечивается работоспособность при повышенной влажности (до примерно 98% при +40 °C) и при низком атмосферном давлении порядка133,32⋅10−12133{,}32 \cdot 10^{-12}133, 32 ⋅ 1 0 − 12 Па (10⁻¹² мм рт. ст.), что важно для авиационных и космических применений.
Разрешенное количество сочленений‑расчленений (циклов включения/выключения) — до 500 раз , минимальная наработка — не менее 1000 часов , срок сохраняемости при хранении — порядка 15 лет.

Разъем используется в цепях сигнальной и силовой коммутации, где требуется надежное соединение при вибрациях, перепадах температур и воздействии внешних факторов.
Негерметичное исполнение (буква «Н» в маркировке) означает, что уплотнения для защиты от влаги и пыли в корпусе не предусмотрены, соединитель ориентирован на внутреннее размещение или работы в защищенных условиях.

Описание

Назначение разъема 2РМТ18КПН7Г1В1ЛВ

Разъем 2РМТ18КПН7Г1В1ЛВ представляет собой негерметичную кабельную розетку из серии цилиндрических низкочастотных соединителей 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока. Серия 2РМТ применяется в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц, в том числе в авиационной, радиоэлектронной и промышленной аппаратуре.

Розетка используется в цепях сигнальной и силовой коммутации, где требуется надежное соединение при вибрациях, перепадах температур и воздействии внешних факторов. Артикул изделия — 3219, категория — 2РМТ18.

Конструктивные особенности

Конструктивно это розетка с кабельным вводом и прямым патрубком, рассчитанная на внутренний объемный монтаж кабельных жил в корпусе. Обозначение «18» указывает на посадочный диаметр корпуса разъема около 18 мм, а «7» — на количество контактов.

Контакты извлекаемые, диаметром провода порядка 1,0 мм. Негерметичное исполнение, обозначенное буквой «Н» в маркировке, означает, что уплотнения для защиты от влаги и пыли в корпусе не предусмотрены. Соединитель ориентирован на внутреннее размещение или работы в защищенных условиях.

Технические характеристики

Количество контактов — 7, контакты извлекаемые, диаметр провода порядка 1,0 мм.
Максимальный ток на один контакт — до 7 А, суммарный ток на весь соединитель — до 40 А.
Максимальное рабочее напряжение постоянного и переменного тока — до 560 В.
Сопротивление контактов — не более 5 мОм.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
Рабочий диапазон температур окружающей среды — примерно от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
Работоспособность при повышенной влажности — до примерно 98 процентов при плюс 40 градусах Цельсия.
Работоспособность при низком атмосферном давлении порядка 133,32 умноженное на 10 в минус 12 степени Па (10 в минус 12 степени мм ртутного столба).

Ресурс и применение

Разрешенное количество сочленений-расчленений, то есть циклов включения и выключения, — до 500 раз. Минимальная наработка — не менее 1000 часов, срок сохраняемости при хранении — порядка 15 лет.

Рабочий диапазон температур и способность работать при повышенной влажности и низком атмосферном давлении обеспечивают всеклиматическое исполнение, что важно для авиационных и космических применений. Разъем применяется в цепях сигнальной и силовой коммутации ответственного назначения.

Год актуальности данных — 2026.
