Назначение

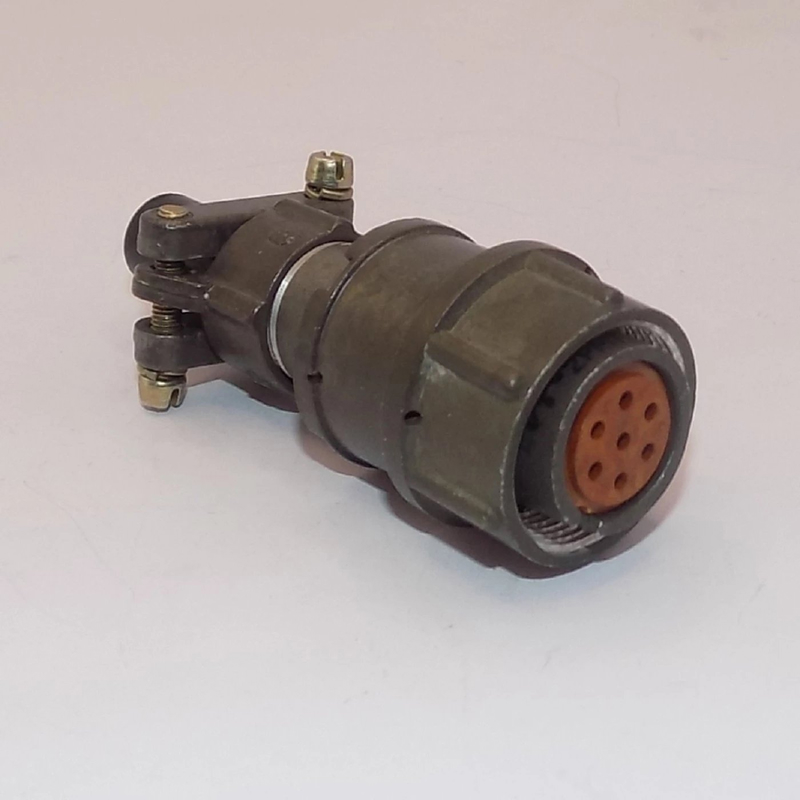

2РМТ18КПН7Г1В1ЛВ — кабельная розетка цилиндрического низкочастотного соединителя серии 2РМТ. Изделие предназначено для надёжного соединения электрических цепей в электро- и радиоаппаратуре. Розетка применяется для подключения кабелей в аппаратуре общего и специального назначения, включая радиоэлектронную технику.

Конструкция предусматривает внутренний монтаж методом пайки или обжимки. Соединитель негерметичный, выполнен в тропикоустойчивом исполнении, что допускает эксплуатацию в условиях повышенной влажности и температуры.

Подтверждённые технические характеристики

• Тип соединителя: цилиндрический низкочастотный, серия 2РМТ.
• Количество контактов: 7, диаметр каждого контакта 1,0 мм.
• Максимальный ток на контакт: до 7 А.
• Общее напряжение: до 560 В для постоянного и переменного тока с частотой до 3 МГц.
• Рабочая температура: от минус 60 до плюс 100 °С.
• Исполнение: всеклиматическое по ГОСТ 15150-69, категория В2.1.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Устойчивость к вибрации: диапазон 1–5000 Гц.
• Устойчивость к ударам: до 5000 метров на секунду в квадрате.
• Наработка: не менее 5000 часов при 500 сочленениях-расчленениях.
• Фиксация: резьбовая.
• Срок сохраняемости: до 15–25 лет.

Расшифровка обозначения 2РМТ18КПН7Г1В1ЛВ

1. 2РМТ — тип соединителя: цилиндрический низкочастотный.
2. 18 — условный размер корпуса, посадочный диаметр 18 мм.
3. К — кабельный корпус.
4. П — прямой патрубок.
5. Н7 — 7 контактов.
6. Г1 — экранирование или конструктивные особенности.
7. В1 — покрытие контактов серебром, в вариантах исполнения возможно золочение.
8. Л — левая розетка.
9. В — всеклиматическое исполнение.

Применение и особенности эксплуатации

Розетка 2РМТ18КПН7Г1В1ЛВ востребована в составе кабельных сборок и жгутов радиоэлектронной аппаратуры, где требуется разъёмное соединение цепей с резьбовой фиксацией. Тропикоустойчивое всеклиматическое исполнение В2.1 по ГОСТ 15150-69 обеспечивает работоспособность при воздействии влаги, плесневых грибков и перепадов температур в диапазоне от минус 60 до плюс 100 °С.

Экранирующая конструктивная особенность, обозначенная индексом Г1, способствует снижению электромагнитных помех при передаче сигналов. Серебряное покрытие контактов В1 снижает переходное сопротивление и повышает стабильность электрического контакта при токах до 7 А на контакт.

Механическая стойкость изделия подтверждается устойчивостью к вибрации в диапазоне 1–5000 Гц и ударам до 5000 метров на секунду в квадрате. Ресурс составляет не менее 5000 часов наработки и 500 циклов сочленения-расчленения. Срок сохраняемости без ухудшения параметров достигает 15–25 лет, что важно при длительном хранении и резервировании аппаратуры.

Монтаж соединителя выполняется пайкой или обжимкой, что позволяет применять его как в ремонтном производстве, так и в серийной сборке кабельных изделий.
