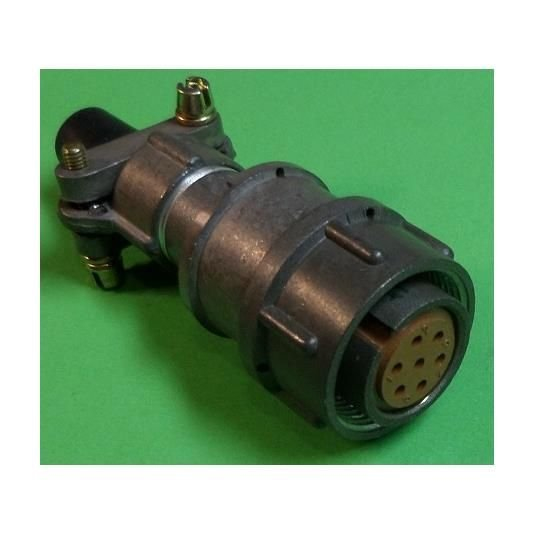

2РМТ18КПН7Г1В1: кабельная розетка для надежных электрических соединений

Разъем 2РМТ18КПН7Г1В1 — цилиндрический низкочастотный кабельный соединитель, предназначенный для формирования надежных разъемных соединений в цепях постоянного и переменного тока. Исполнение с семью гнездовыми контактами подходит для аппаратуры, где важны механическая прочность, устойчивость к температурным воздействиям и стабильные электрические параметры.

Конструкция и маркировка

Обозначение 2РМТ18КПН7Г1В1 отражает основные конструктивные особенности изделия:

• 2РМТ — серия цилиндрических низкочастотных разъемов.

• 18 — условный размер корпуса.

• К — кабельное исполнение корпуса.

• П — прямой патрубок.

• Н — гайка, рассчитанная на неэкранированный кабель.

• 7 — семь контактов.

• Г — гнездовые контакты, то есть кабельная розетка.

• 1 — все контакты имеют диаметр 1 мм.

• В1 — исполнение с серебряным покрытием контактов и соответствующими конструктивными характеристиками серии.

Соединитель имеет негерметичную конструкцию и резьбовой способ сочленения. Такой механизм помогает надежно фиксировать вилку и розетку при эксплуатации оборудования, включая системы с вибрационными и механическими нагрузками.

Основные характеристики 2РМТ18КПН7Г1В1

Для данного типоразмера характерны семь контактов диаметром 1 мм, что делает разъем удобным для подключения сигнальных и силовых линий с умеренной токовой нагрузкой. Электрическая прочность изоляции может достигать 1850 В при рабочем напряжении 560 В.

Где применяется разъем

Кабельная розетка 2РМТ18КПН7Г1В1 используется при производстве, ремонте и модернизации электротехнического оборудования. Разъем востребован в системах, где требуется многоконтактное соединение кабелей с аппаратурой и возможность многократного подключения без ухудшения характеристик контактов.

Типичные сферы применения:

• промышленная автоматика и системы управления;

• измерительная техника;

• контрольно-испытательное оборудование;

• источники питания и распределительные устройства;

• транспортная, специальная и приборостроительная техника;

• электронные комплексы, работающие при пониженных и повышенных температурах.

Серия 2РМТ рассчитана на работу в цепях постоянного и переменного тока частотой до 3 МГц. Для разъемов семейства также указываются требования к высокому сопротивлению изоляции и малой межконтактной емкости, что важно для сохранения устойчивости электрических сигналов.

Преимущества конструкции

Главное достоинство 2РМТ18КПН7Г1В1 — сочетание компактного корпуса и надежного многоконтактного подключения. Металлический корпус повышает механическую стойкость изделия, а резьбовая фиксация препятствует случайному разъединению соединителя.

Серебряное покрытие контактных элементов способствует низкому переходному сопротивлению. В сочетании с контактами диаметром 1 мм это позволяет применять разъем в цепях с током до 7 А на один контакт при соблюдении условий монтажа и требований технической документации.

Что учитывать при монтаже

Перед установкой 2РМТ18КПН7Г1В1 необходимо проверить соответствие ответной части, распайки контактов, диаметра кабеля и условий эксплуатации конкретного оборудования. Поскольку исполнение является негерметичным, для работы во влажной среде, при прямом воздействии пыли или жидкостей следует предусмотреть дополнительную защиту соединения.

Монтаж кабельной розетки обычно выполняют пайкой проводников к контактам. Чтобы обеспечить стабильную работу, важно исключить перегрев изолятора при пайке, не допускать механического натяжения жил и контролировать надежность резьбового соединения после подключения.
