Общее описание и назначение

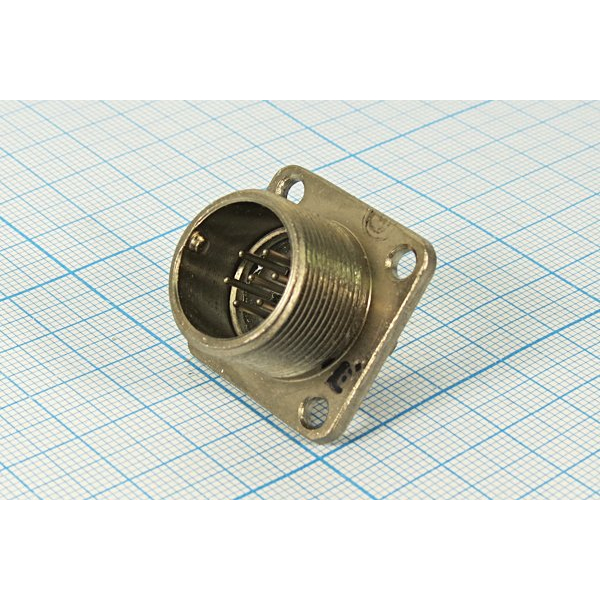

2РМТ18КПН7Г1А1ЛВ от производителя Элекон с приёмкой «ОТК» представляет собой розетку цилиндрического низкочастотного разъёма серии 2РМТ, предназначенную для внутреннего объёмного монтажа. Изделие применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц в составе электро-, радио- и контрольно-измерительных приборов.

Конструкция ориентирована на надёжное соединение цепей в промышленных системах и приборостроении. Приёмка «ОТК» подтверждает, что каждая партия прошла контроль качества на предприятии-изготовителе и соответствует требованиям стандартов, установленных для данной серии соединителей.

Технические характеристики

Разъём имеет 7 контактов. Рабочий ток на контакт составляет от 4 до 36 А, максимальное напряжение достигает 700 В. Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Исполнение всеклиматическое, выпускается по техническим условиям ГЕО.364.126ТУ.

Корпус металлический, изолятор выполнен из карболита. Контакты прямые, с покрытием золотом. Исполнение экранированное, приборного типа, негерметичное, без патрубка. Розетка левая.

• Число контактов: 7
• Рабочий ток на контакт: от 4 до 36 А
• Максимальное напряжение: 700 В
• Частота тока: до 3 МГц
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия
• Число сочленений: до 500
• Вид сочленения: резьбовой
• Поляризация корпусов: одношпоночная
• Монтаж: объёмный пайкой
• Покрытие контактов: золото
• Изолятор: карболит
• Корпус: металлический

Конструктивные особенности и маркировка

Обозначение 2РМТ18КПН7Г1А1ЛВ содержит информацию об исполнении: экранированный вариант, приборный тип, негерметичное исполнение без патрубка, левая розетка, контакты с золотым покрытием. Поляризация корпусов одношпоночная исключает неправильное сочленение. Резьбовое соединение обеспечивает механическую фиксацию и выдерживает до 500 циклов сочленения и расчленения.

Соединители серии 2РМТ не взаимосочленяемы с изделиями серии 2РМДТ из-за разной схемы контактов. При этом разъём подходит для монтажа как экранированными, так и неэкранированными кабелями, что расширяет область применения в приборах различного назначения.

Применение

1. Промышленные системы автоматики и управления, где требуется надёжное соединение цепей постоянного и переменного тока.
2. Приборостроение — в составе электро-, радио- и контрольно-измерительных приборов.
3. Экранированные линии связи, где важна защита от электромагнитных помех благодаря экранированному исполнению корпуса.
4. Объёмный монтаж пайкой внутри корпусов устройств, в том числе при повышенных требованиях к температурной стойкости.

Разъём производится предприятием Элекон с приёмкой «ОТК», что гарантирует соответствие заявленным техническим характеристикам и стандартам качества, действующим для соединителей серии 2РМТ.
