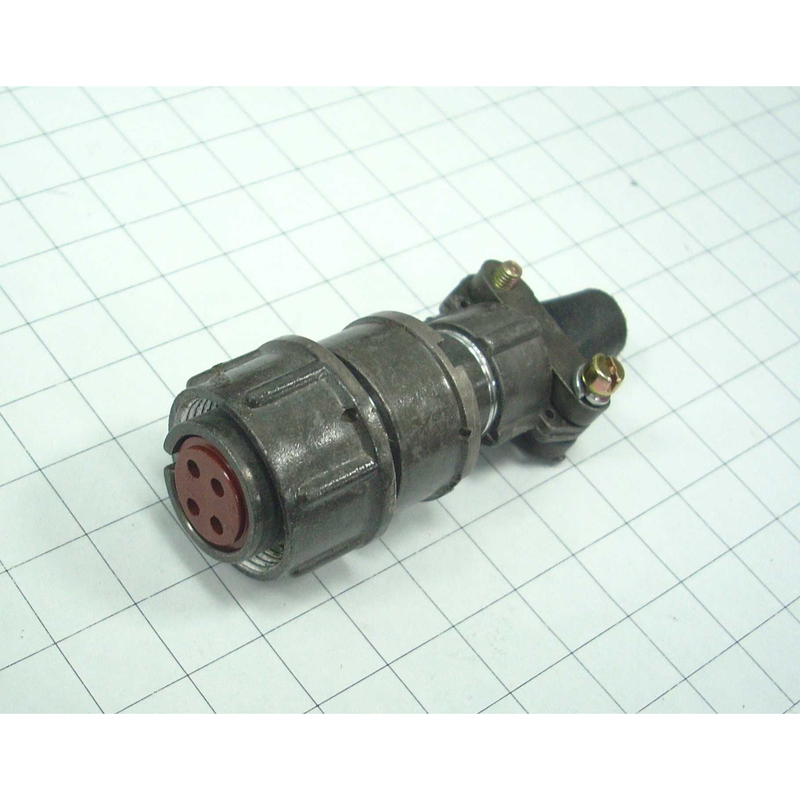

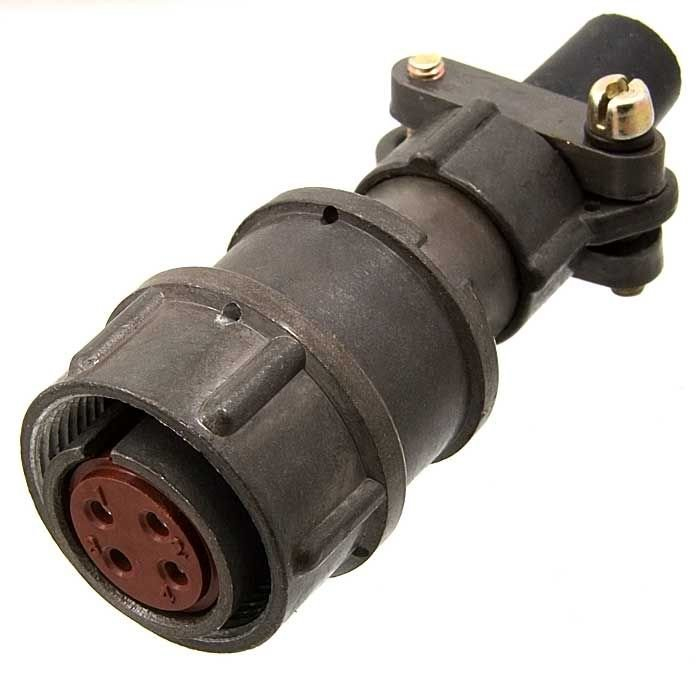

Назначение соединителя 2РМТ18КПН4ГВ1В

2РМТ18КПН4ГВ1В «5» — это цилиндрический низкочастотный негерметичный электрический соединитель серии 2РМТ, предназначенный для надёжного соединения в электрических цепях переменного и постоянного тока частотой до 3 МГц. Изделие применяется там, где требуется стабильная коммутация при повышенных механических и климатических нагрузках, и относится к категории кабельных розеток с прямым патрубком.

Индекс «5» в обозначении указывает на приёмку по соответствующей категории, что подтверждает пригодность соединителя для ответственных применений. Благодаря всеклиматическому исполнению и серебряному покрытию контактов (индекс «В») изделие сохраняет рабочие параметры в широком диапазоне внешних воздействий.

Конструктивные особенности

Соединитель выполнен в цилиндрическом корпусе с посадочным диаметром 18 мм. Контактная группа включает 4 контакта диаметром 1,5 мм. Прямой патрубок обеспечивает удобный ввод кабеля и механическую фиксацию жгута. Контакты имеют серебряное покрытие, что снижает переходное сопротивление и повышает стабильность соединения при частых коммутациях.

Негерметичное исполнение подразумевает эксплуатацию в условиях, где не требуется полная изоляция от внешней среды, однако корпус рассчитан на устойчивость к вибрации, ударам и перепадам давления. Серия 2РМТ широко применяется в промышленной электронике и специальных системах.

Технические характеристики

• Рабочее напряжение — до 560 В.
• Максимальная токовая нагрузка — 15 А на контакт, суммарно до 50 А.
• Сечение подключаемого провода — до 1 мм².
• Сопротивление контакта — не более 0,0025 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — до 1850 В.
• Частотный диапазон — до 3 МГц.
• Количество контактов — 4, диаметр контакта — 1,5 мм.
• Посадочный диаметр — 18 мм.

Условия эксплуатации

Соединитель работоспособен при температурах от минус 60 °C до плюс 100 °C, с учётом допустимого перегрева контактов до плюс 180 °C. Изделие устойчиво к пониженному давлению вплоть до 133,32·10⁻¹² Па.

По механическим воздействиям заявлены следующие параметры: вибрация в диапазоне 1–5000 Гц с ускорением 490 м/с², одиночные удары с ускорением до 5000 м/с², многократные удары — до 1000 м/с², линейное ускорение — до 2000 м/с². Такая стойкость делает соединитель пригодным для тяжёлых условий работы.

Надёжность и ресурс

Наработка на отказ составляет не менее 1000 часов. Ресурс по числу соединений-расчленений — 500 циклов. Срок хранения — 15 лет при соблюдении условий хранения, установленных производителем. Совокупность этих показателей подтверждает пригодность изделия для длительной эксплуатации в составе стационарного и подвижного оборудования.

Область применения

Соединитель 2РМТ18КПН4ГВ1В «5» применяется в промышленных и специальных системах, включая оборудование HVAC и холодильную технику. Высокая механическая и климатическая стойкость позволяет использовать его в цепях питания и управления, где требуется надёжная коммутация при вибрациях, ударных нагрузках и расширенном температурном диапазоне. Изделие подходит для монтажа кабельных сборок и жгутов в составе ответственных электротехнических изделий.
