Назначение соединителя

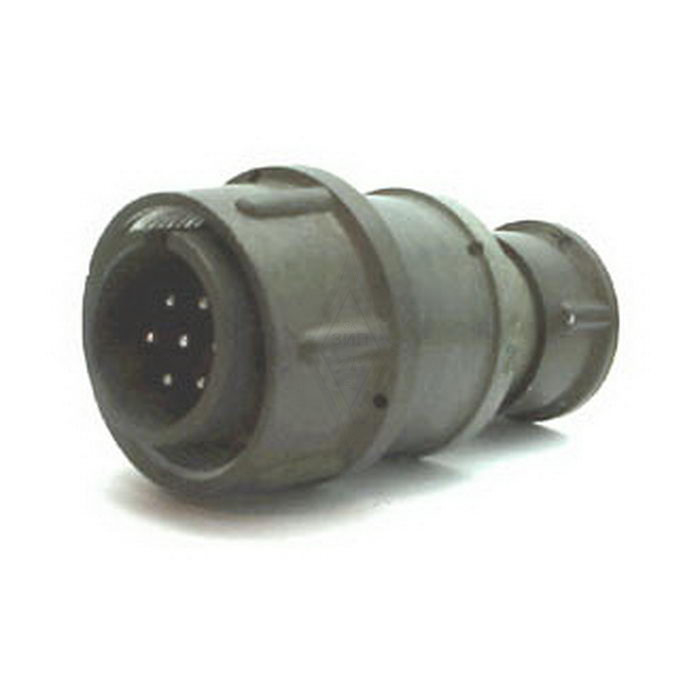

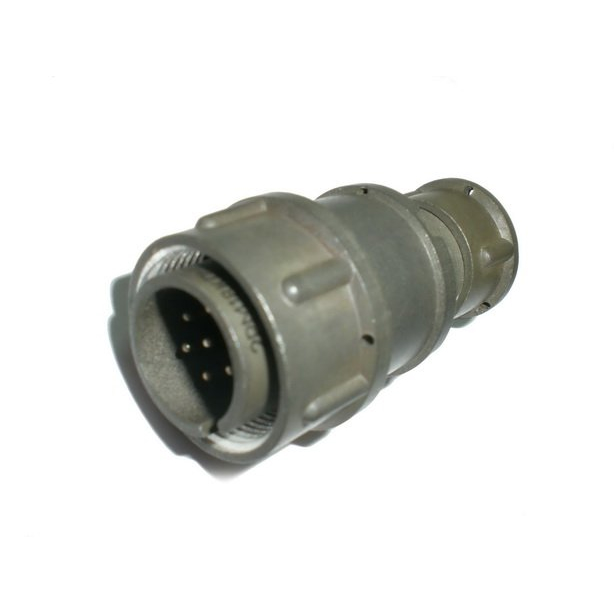

2РМТ18КПЭ7Ш1В1В — кабельная вилка цилиндрического низкочастотного соединителя серии 2РМТ производства завода «Октябрь». Изделие предназначено для надежного соединения в электрических цепях переменного и постоянного тока напряжением до 560 В и частотой до 3 МГц. Соединитель применяется в тропикоустойчивых негерметичных системах с резьбовой фиксацией, где требуется устойчивая работа при повышенной влажности, перепадах давления и механических нагрузках.

Вилка рассчитана на эксплуатацию в составе кабельных сборок с экранированным кабелем. Посадочный диаметр корпуса — 18 мм, вид корпуса — кабельный с прямым патрубком и гайкой для экранированного кабеля. Монтаж контактов выполняется пайкой, внутренний.

Подтверждённые технические особенности

Электрические параметры

• Количество контактов — 7, диаметр каждого контакта 1 мм, покрытие серебряное.
• Токовая нагрузка — до 7 А на контакт и до 40 А суммарно.
• Испытательное напряжение — 1850 В в нормальных условиях и 350 В при низком давлении 3 мм рт. ст.
• Сопротивление контакта — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Рабочее напряжение — до 560 В, рабочая частота — до 3 МГц.

Условия эксплуатации и стойкость

• Рабочая температура — от минус 60 °C до плюс 100 °C, теплостойкость до плюс 100 °C.
• Всеклиматическое исполнение В2.1.
• Выдерживает линейное ускорение до 2000 м/с².
• Выдерживает удар до 5000 м/с² длительностью от 0,1 до 2 мс.
• Ресурс — 500 сочленений-расчленений, наработка — 1000 ч.

Применение и конструктивные особенности

Соединитель применяется в тропикоустойчивых негерметичных системах с резьбовой фиксацией. Резьбовое соединение обеспечивает стабильный электрический контакт и стойкость к вибрационным и ударным воздействиям. Вилка устанавливается на экранированный кабель с помощью прямого патрубка и гайки, монтаж контактов производится пайкой.

Благодаря сочетанию теплостойкости до плюс 100 °C, работе при пониженной температуре до минус 60 °C и всеклиматическому исполнению В2.1 изделие подходит для эксплуатации в сложных климатических условиях. Электрические параметры — ток до 7 А на контакт, суммарный ток до 40 А, низкое сопротивление контакта и высокая изоляция — позволяют использовать вилку в цепях питания и сигнальных цепях низкой частоты.

Комплектация и обозначение

Артикул товара — 3263. Категория — 2РМТ18. Производитель — «Октябрь» (в некоторых партиях — «Элекон»). Название товара — 2РМТ18КПЭ7Ш1В1В Октябрь. Типовая конструкция вилки серии 2РМТ18 включает вид спереди, сбоку и сзади с габаритными и монтажными элементами.
