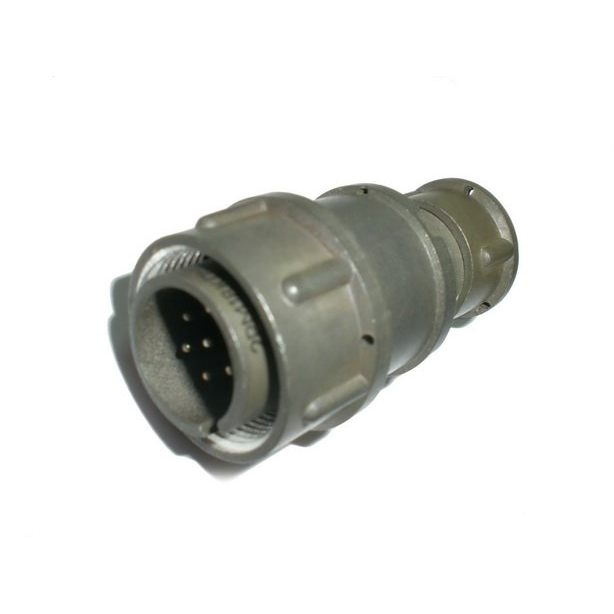

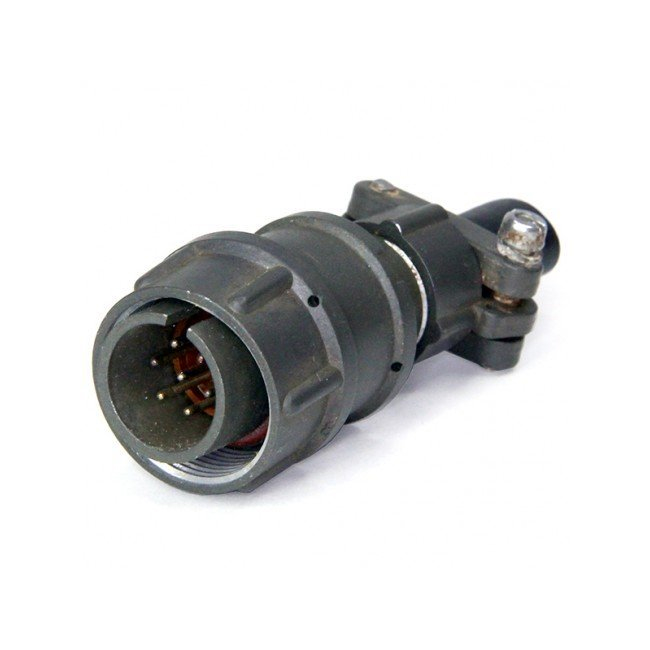

Назначение разъема 2РМТ18КПЭ7Ш1В1В

Разъем 2РМТ18КПЭ7Ш1В1В «Элекон» «5» относится к отечественной серии цилиндрических низкочастотных разъемов 2РМТ, предназначенных для работы в электрических цепях постоянного и переменного тока. Изделие применяется для электрического соединения и механического сочленения кабельных линий в составе радиоэлектронной аппаратуры, приборов и промышленного оборудования.

Буквенно-цифровая маркировка условно расшифровывается так: 2РМТ — цилиндрический низкочастотный разъем, тропикоустойчивый; 18 — условный размер корпуса (диаметр около 25 мм); К — кабельный вид корпуса, то есть монтаж на кабеле; П — прямой тип патрубка; Э — накидная гайка предназначена для экранированного кабеля.

Подтвержденные технические особенности

Контактная система

• Тип контактов: штырьковые, круглые, диаметром 1 мм, всего 7 контактов.
• Материал контактов: латунь ЛС59-1, покрытие — серебро (Ag).
• Максимальный рабочий ток на контакт — порядка до 7 А для данного типоразмера; на весь разъем — до 40 А при соответствующей нагрузке по контактам.
• Максимальное рабочее напряжение — до 560 В постоянного или переменного тока в зависимости от типа изоляции и условий эксплуатации.
• Сопротивление контактов — не более 5 мОм на контакт диаметром 1 мм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Электрическая прочность изоляции — порядка 1850 В при испытаниях.
• Монтаж контактов — объемный, с электрическим соединением пайкой; контакты извлекаемые.

Конструкция и материалы

• Корпус: из алюминиевого сплава А-22, с оксидированным покрытием, цвет — серый.
• Изолятор: карболит, обеспечивающий хорошую электрическую прочность и термостойкость.
• Крепление к кабелю: кабельный, прямой патрубок, с накидной резьбовой гайкой M20 на 1 мм.
• Соединение: резьбовое, ввинчивание в розетку; количество выдерживаемых сочленений-расчленений — порядка 500 циклов.

Условия эксплуатации

• Интервал рабочих температур: от минус 60 до плюс 100 градусов Цельсия, что делает разъем всеклиматичным по ряду исполнений.
• Влажность и давление: рассчитан на высокую относительную влажность до 98 процентов при плюс 25 градусах Цельсия и работу в широком диапазоне атмосферного давления.
• Механические нагрузки: выдерживает синусоидальную вибрацию до 50 g, механические удары (многократные до 100 g, однократные до 500 g) и линейные ускорения до 200 g.
• Срок хранения и ресурс: минимальный срок хранения до применения — около 15 лет, минимальная наработка — 1000 часов, при температуре контакта до 80 градусов Цельсия — десятки тысяч часов.

Применение и приемка

Разъем востребован в бортовых и наземных системах, где требуется стойкость к вибрации, ударам, влаге и широкому диапазону температур. Типовые области применения — соединение кабельных жгутов в приборах, пультах, блоках питания и измерительной технике, эксплуатируемых в сложных климатических условиях.

Обозначение «5» указывает на вид приемки — внутреннюю маркировку, связанную с контролем качества и документацией по техническим условиям. Артикул изделия — 20325, категория — 2РМТ18, производитель — Элекон.
