Назначение соединителя

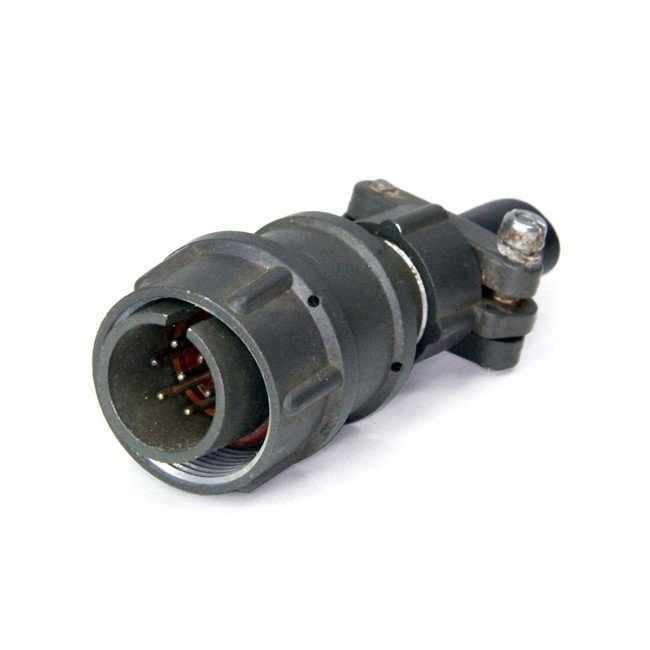

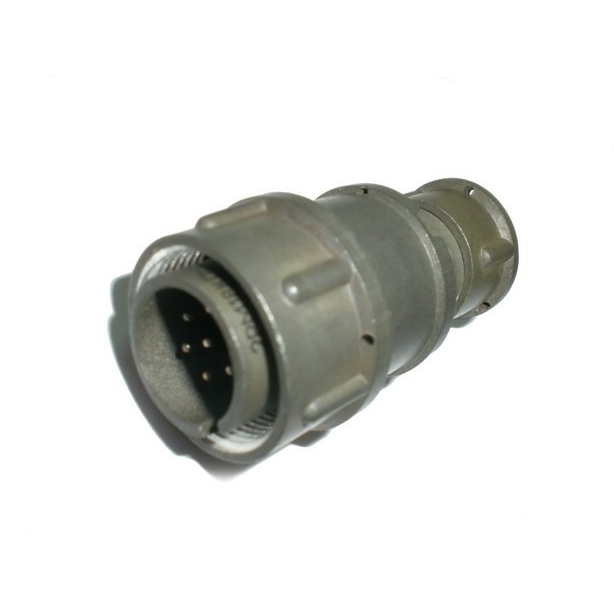

2РМТ18КПЭ7Ш1В1В — это вилка кабельная серии 2РМТ производства завода «Элекон» с приемкой «5» (ВП, ПЗ по ТУ ГЕ0.364.126ТУ). Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Соединитель применяется в электро- и радиоаппаратуре для соединения проводов, кабелей и узлов, обеспечивая надёжную коммутацию в составе кабельных сборок и блоков аппаратуры.

Конструкция представляет собой экранированный кабельный вариант с прямым патрубком и накидной гайкой, что позволяет закрепить разъём на кабеле и обеспечить механическую фиксацию ответной части резьбовым соединением. Одношпоночная поляризация исключает неправильное сочленение. Соединитель негерметичный, тропикоустойчивый.

Подтверждённые технические особенности

Вилка оснащена 7 штыревыми контактами диаметром 1 мм, выполненными из латуни ЛС59-1 с серебряным покрытием. Сопротивление контакта составляет не более 5 мОм. Рабочий ток на контакт — до 7 А, общий ток на разъем — до 40 А, ресурс — 500 сочленений. Монтаж выполняется объёмной пайкой.

Корпус изготовлен из алюминиевого сплава А-22 с оксидированием (серый цвет), изолятор — карболит (коричневый). Габариты: диаметр 25 мм, высота 48 мм, резьба накидной гайки M20x1. Электрическая прочность — 1850 В, сопротивление изоляции — не менее 5000 МОм, наработка — до 175 000 ч при 80 °C на контакте.

Климатические и механические параметры:

• рабочая температура от минус 60 до плюс 100 °C (теплостойкость 1);
• всеклиматическое исполнение В2.1, влажность до 98% при плюс 25 °C;
• вибрация 1–5000 Гц с ускорением до 50 g;
• удары до 500 g.

Применение и исполнение

Соединитель используется для соединения проводов, кабелей и узлов в электро- и радиоаппаратуре. Резьбовое соединение и одношпоночная поляризация обеспечивают стабильную фиксацию и правильную ориентацию при сочленении. Негерметичное тропикоустойчивое исполнение допускает эксплуатацию в условиях повышенной влажности.

Характеристики VirtueMart

• Приемка: «5»
• Год: 2016
• Артикул: 20324
• Категория: 2РМТ18
