Назначение разъёма 2РМТ18КПЭ7Ш1В1В «5»

Разъём 2РМТ18КПЭ7Ш1В1В «5» производства завода «Элекон» представляет собой цилиндрический низкочастотный кабельный соединитель серии 2РМТ. Изделие предназначено для соединения электрических цепей в стационарной и подвижной аппаратуре, включая условия повышенных вибраций и механических нагрузок. Применение разъёма обеспечивает надёжную коммутацию в составе кабельных сборок и жгутов, где требуется экранирование и устойчивость к внешним воздействиям.

Конструкция и подтверждённые особенности

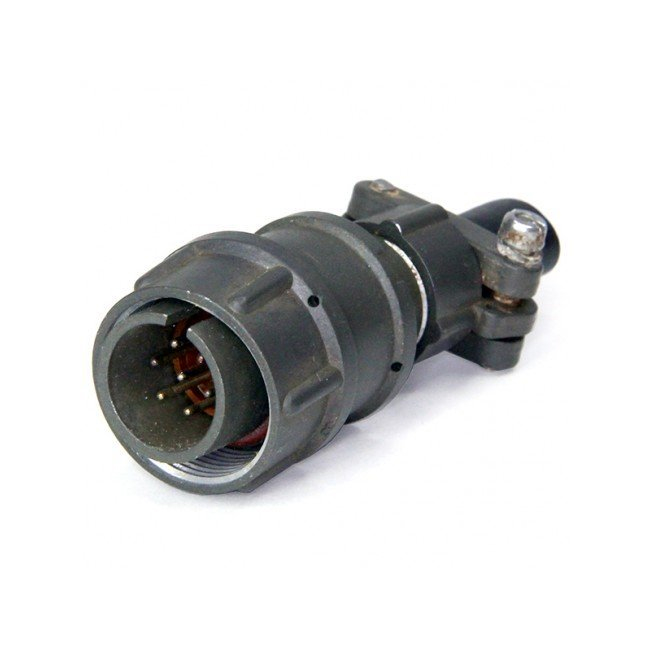

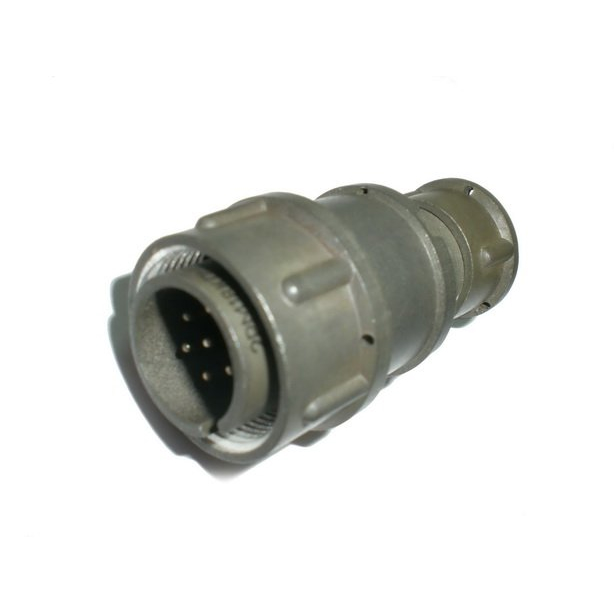

По типу исполнения изделие является кабельной вилкой прямого исполнения, негерметичной и экранированной, с резьбовым соединением посредством накидной гайки М20 на 1. Корпус изготовлен из алюминиевого сплава А-22 с оксидным покрытием серого цвета. Контактная система включает 7 штыревых контактов диаметром 1 миллиметр, размещённых в карболитовом изоляторе. Контакты выполнены из латуни ЛС59-1 и имеют серебряное покрытие.

Условный размер корпуса — 18. Тип корпуса «К» означает кабельное исполнение, патрубок «П» — прямой, концевая гайка «Э» — для экранированного кабеля. Вид приёмки «5» (ВП, ПЗ) указывает на принятую систему проверки и контроля качества по внутренним нормативам завода-изготовителя в соответствии с техническими условиями ГЕ0.364.126 ТУ.

Технические характеристики

• Максимальное рабочее напряжение: до 560 вольт переменного тока частотой до 3 мегагерц или постоянного тока.
• Рабочий ток на контакт: до 7 ампер, суммарный ток на разъём — до 40 ампер.
• Сопротивление контакта: не более 5 миллиом, сопротивление изоляции — не менее 5000 мегаом при нормальных условиях.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия, климатическое исполнение всеклиматическое (В2.1).
• Устойчивость к вибрации в диапазоне от 1 до 5000 герц при ускорении до 50 g, к одиночным ударам до 500 g и многократным ударам до 100 g.
• Ресурс: не менее 500 сочленений-расчленений, гарантированная наработка при максимальной температуре контакта 80 градусов Цельсия — не менее 175 000 часов.
• Масса изделия порядка 20–30 граммов, габаритные размеры корпуса около 25 на 48 миллиметров, рабочее положение — любое.
• Год выпуска указанной позиции — 2014.

Применение и условия эксплуатации

Разъём 2РМТ18КПЭ7Ш1В1В «5» применяется для соединения электрических цепей в аппаратуре, работающей в условиях вибраций, ударов и широкого диапазона температур. Всеклиматическое исполнение В2.1 допускает эксплуатацию в различных климатических зонах. Экранированное исполнение с концевой гайкой для экранированного кабеля позволяет снизить уровень помех и обеспечить защиту цепей от внешних электромагнитных воздействий.
