Назначение соединителя

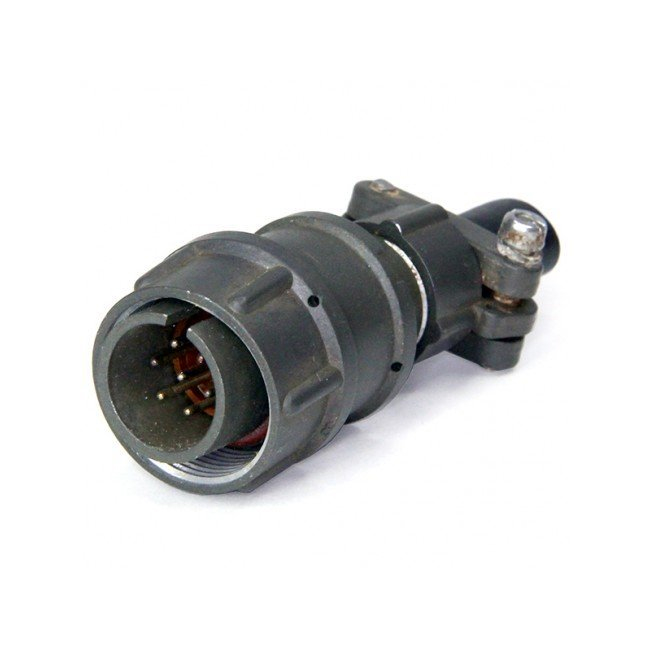

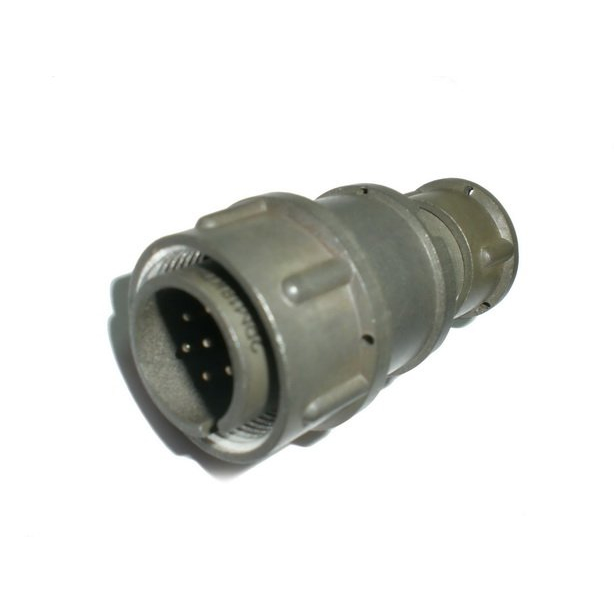

2РМТ18КПЭ7Ш1В1В — это вилка кабельная серии 2РМТ производства завода Элекон, приемка «5». Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется в составе кабельных сборок и жгутов, где требуется надежная коммутация при воздействии вибрации, ударов и перепадов температуры.

Конструктивно это цилиндрический низкочастотный соединитель с внутренним объемным монтажом, негерметичный, экранированный, с резьбовым соединением. Накидная гайка имеет резьбу M20х1, что обеспечивает плотную фиксацию ответной части.

Подтвержденные технические особенности

Материалы и конструкция

• Корпус выполнен из алюминиевого сплава с оксидированием, цвет серый.
• Изолятор изготовлен из карболита коричневого цвета.
• Контакты штыревые, круглые, из латуни ЛС59-1 с серебряным покрытием, извлекаемые.
• Габариты: диаметр 25 мм, высота 48 мм, шаг резьбы накидной гайки M20х1.

Электрические параметры

• Число контактов — 7, диаметр каждого 1 мм, сочетание Ш1.
• Максимальный рабочий ток на контакт — 7 А, общий на разъем — до 40 А.
• Рабочее напряжение — до 560–700 В.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность — 1850 В.

Условия эксплуатации

• Рабочая температура: от минус 60 °C до плюс 100 °C.
• Влажность до 98 % при температуре плюс 25 °C.
• Атмосферное давление от 133,32·10⁻¹² Па до 50,6·10⁴ Па.
• Устойчивость к синусоидальной вибрации в диапазоне 1–5000 Гц при ускорении 50 g.
• Устойчивость к механическим ударам с ускорением до 500 g.
• Ресурс — 500 сочленений.
• Наработка на отказ — от 1000 ч.

Применение и исполнение

Климатическое исполнение В2.1 — всеклиматическое, тропикоустойчивое. Это позволяет использовать вилку в аппаратуре, работающей в жестких условиях: на подвижных объектах, в наземной и морской технике, в агрегатах, подверженных вибрации и ударам.

Соединитель соответствует ТУ Гостехкомиссии ГЕ0.364.126 ТУ. Приемка «5»-ВП или ПЗ подтверждает контроль качества по требованиям государственного заказчика. Год выпуска указан как 2013.

Благодаря экранированию и резьбовому соединению вилка обеспечивает стабильную передачу сигнала и защиту от электромагнитных помех. Извлекаемые контакты из латуни с серебряным покрытием упрощают ремонт и замену элементов жгута. Для монтажа используется внутренний объемный способ, что характерно для кабельных соединителей серии 2РМТ.
