Назначение соединителя

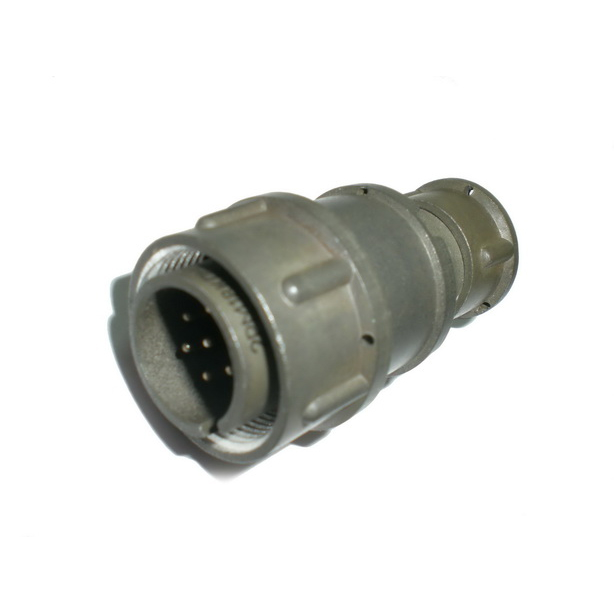

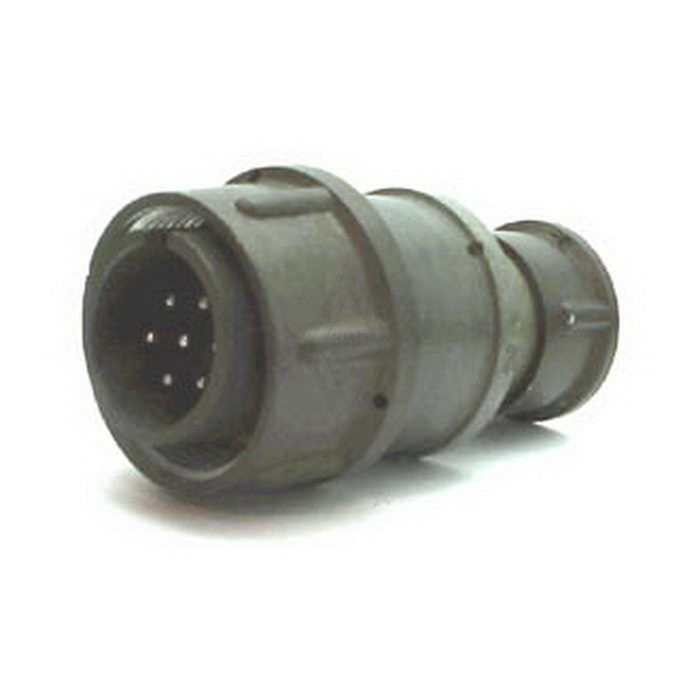

2РМТ18КПЭ7Ш1В1В — это цилиндрический низкочастотный негерметичный соединитель производства предприятия Элекон, предназначенный для работы в электрических цепях переменного и постоянного тока. Изделие применяется там, где требуется надёжная коммутация электрических цепей в составе промышленного оборудования, приборов и кабельных систем, в том числе в жёстких климатических условиях эксплуатации.

Соединитель относится к категории 2РМТ18 и представляет собой кабельную вилку с резьбовым сочленением. Конструкция предусматривает экранированное исполнение корпуса, что важно для снижения взаимных помех и защиты передаваемого сигнала от внешних электромагнитных воздействий.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели соединителя. Значения приведены для контактной системы и электрических параметров изделия.

• Количество контактов — 7, диаметр каждого контакта составляет 1,0 мм.
• Допустимый ток — до 7 А на один контакт и до 40 А суммарно по всем контактам.
• Рабочее напряжение — до 560–700 В.
• Сопротивление контакта — не более 0,005 Ом.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Рабочий диапазон температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Вид сочленения — резьбовой, ресурс — до 500 соединений.
• Частотный диапазон — от 50 Гц до 10 кГц.
• Материал корпуса — карболит с металлической оболочкой, исполнение экранированное.
• Способ монтажа — объёмный или пайкой, патрубок прямой.
• Покрытие контактов — серебро, что соответствует индексу «В» в обозначении.
• Климатическое исполнение — всеклиматическое В2.1.
• Теплостойкость — 100 градусов Цельсия, что соответствует индексу «1» в обозначении.

Расшифровка индексов в обозначении

Буквенно-цифровое обозначение модели содержит сведения о ключевых свойствах изделия. Индекс «В» указывает на серебряное покрытие контактов, индекс «1» — на теплостойкость 100 градусов Цельсия, а сочетание В2.1 обозначает всеклиматическое исполнение. Такая маркировка позволяет подбирать соединитель под конкретные условия эксплуатации без обращения к дополнительной документации.

Область применения

Соединитель 2РМТ18КПЭ7Ш1В1В подходит для промышленного оборудования, измерительных и других приборов, а также кабельных систем, где требуется надёжное электрическое соединение при воздействии неблагоприятных климатических факторов. Экранированный корпус и всеклиматическое исполнение делают изделие пригодным для эксплуатации на открытом воздухе, в помещениях с повышенной влажностью и в условиях значительных перепадов температур.

1. Промышленное оборудование и станки, где важна устойчивость к вибрации и помехам.
2. Приборы и устройства, работающие в диапазоне частот от 50 Гц до 10 кГц.
3. Кабельные сборки и системы передачи сигнала и питания постоянного и переменного тока.

Резьбовое сочленение обеспечивает механическую прочность соединения и исключает самопроизвольное разъединение под воздействием нагрузок. Ресурс до 500 циклов соединения и разъединения позволяет использовать вилку в составе оборудования, требующего периодического подключения и отключения.
