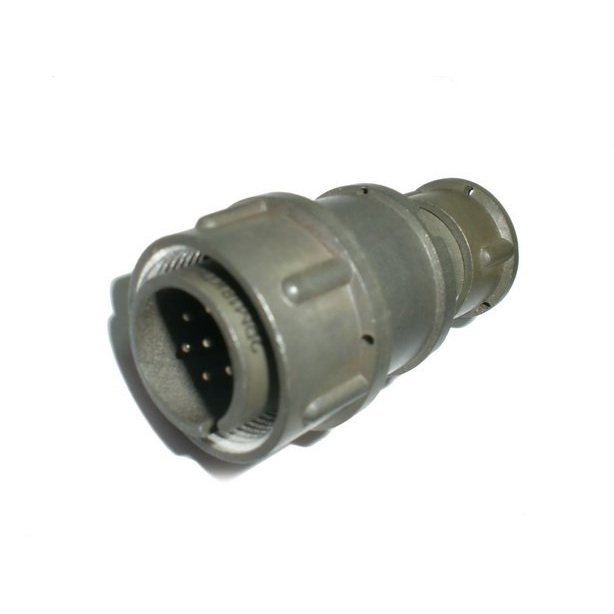

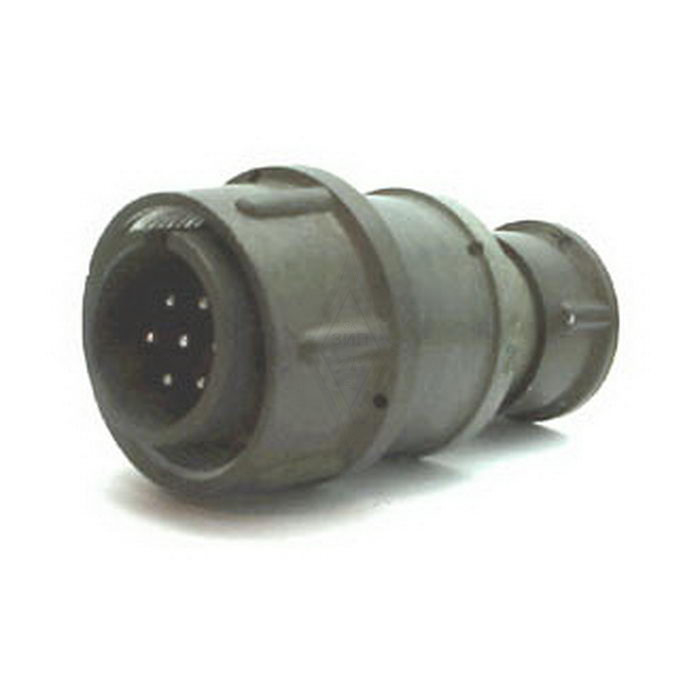

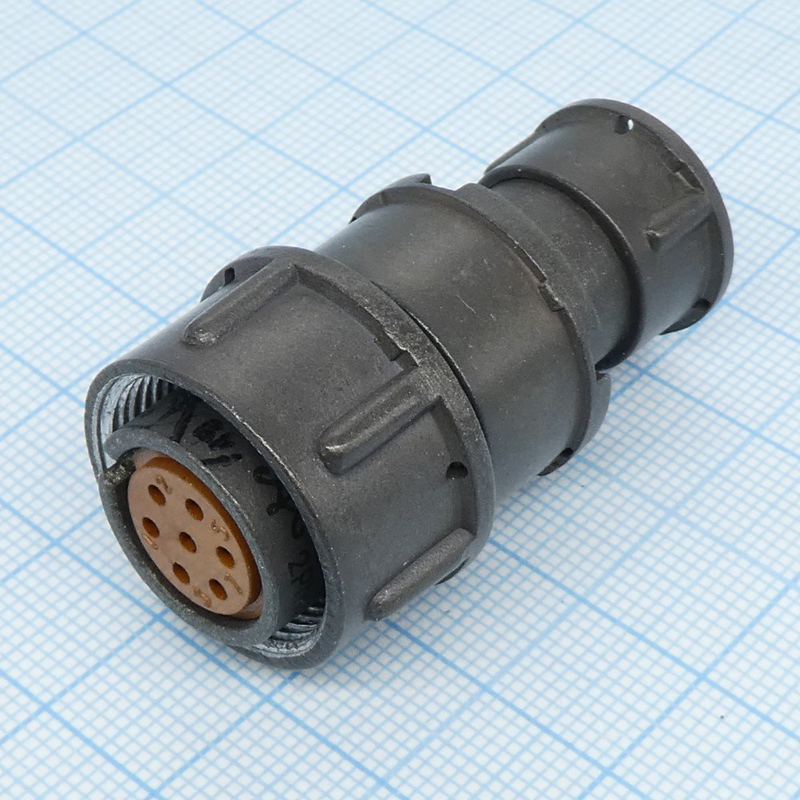

Назначение соединителя 2РМТ18КПЭ7Ш1В1В

2РМТ18КПЭ7Ш1В1В представляет собой электрический цилиндрический низкочастотный соединитель тропикоустойчивого исполнения из серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Основное назначение — обеспечение надёжного электрического соединения кабельных линий в условиях повышенной влажности, высоких и низких температур, а также при воздействии вибрационных и ударных нагрузок.

Конструктивные особенности

Соединитель выполнен в виде кабельной вилки с прямым патрубком. Конструкция включает гайку для экранированного кабеля, что позволяет обеспечить защиту от электромагнитных помех и механическую фиксацию кабеля. Корпус имеет посадочный диаметр 18 мм и резьбовую фиксацию, обеспечивающую надёжное сочленение с ответной частью.

Контакты изготовлены с серебряным покрытием, что снижает переходное сопротивление и повышает стабильность электрического контакта. Количество контактов — 7, диаметр каждого контакта составляет 1 мм.

Электрические параметры

• Максимальное рабочее напряжение: от 560 до 700 В.
• Токовая нагрузка на контакт: от 4 до 36 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Ёмкость между контактами: не более 6 пФ.
• Рабочая частота: до 3 МГц.

Условия эксплуатации и надёжность

Соединитель относится к всеклиматическому исполнению и подходит для эксплуатации в тропических условиях. Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия. Изделие устойчиво к воздействию вибрации с ускорением до 10 g и механических ударов с ускорением до 1000 метров на секунду в квадрате.

Ресурс работы включает не менее 500 сочленений-расчленений. Минимальная наработка составляет 5000 часов, срок сохраняемости — 25 лет.

Область применения

Соединитель 2РМТ18КПЭ7Ш1В1В применяется в радиоэлектронной аппаратуре, системах связи, измерительных приборах и промышленном оборудовании, где требуется стойкость к климатическим воздействиям и механическим нагрузкам. Благодаря тропикоустойчивому исполнению изделие востребовано в аппаратуре, эксплуатируемой в условиях повышенной влажности и температуры.

Год выпуска

Год выпуска товара — 2017.
