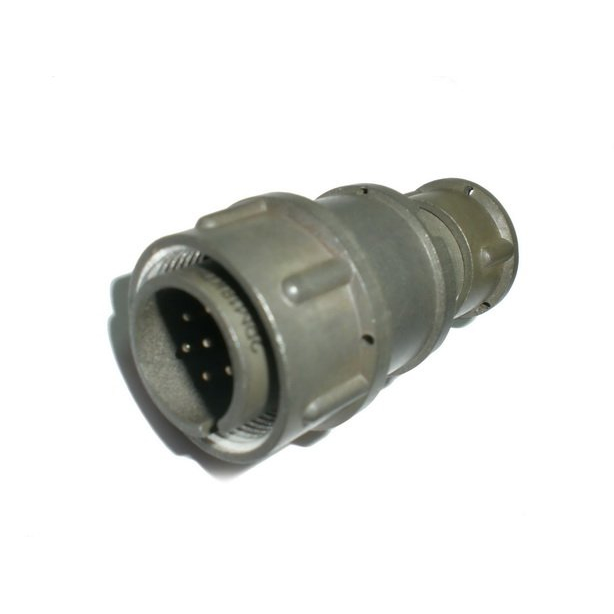

Назначение соединителя 2РМТ18КПЭ7Ш1В1В

2РМТ18КПЭ7Ш1В1В — это цилиндрический низкочастотный соединитель, применяемый в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Его основное назначение — соединение и разъединение электрических цепей в разнообразной электро- и радиоаппаратуре. Изделие относится к категории 2РМТ18 и предназначено для эксплуатации в составе ответственных электрических соединений, где требуется надёжная передача сигнала и питания между блоками и кабельными линиями.

Конструкция и материалы

Соединители серии 2РМТ состоят из двух частей: вилки и розетки. Обе части могут быть выполнены в кабельном или блочном исполнении, что позволяет компоновать соединение под конкретную схему монтажа.

Корпус разъёма изготовлен из алюминиевого сплава АЛ-11, обеспечивающего механическую прочность и стойкость к внешним воздействиям. Изолятор, на котором расположены контакты, выполнен из пресс-материала АГ-4 — диэлектрика, сохраняющего изоляционные свойства в широком диапазоне условий. Контакты имеют серебряное покрытие, что снижает переходное сопротивление и повышает надёжность электрического контакта.

Технические характеристики

• Условный размер корпуса — 18 мм.
• Диаметр контактов — 1 мм.
• Количество контактов — 7.
• Максимальное рабочее напряжение — от 560 до 700 В.
• Максимальная токовая нагрузка на контакт — 7 А.
• Общая максимальная токовая нагрузка на соединитель — 40 А.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 1000 МОм.

Условия эксплуатации

Соединитель сохраняет работоспособность при температурах от минус 60 до плюс 100 градусов Цельсия. Минимальная наработка составляет 1000 часов, минимальный срок сохраняемости — 15 лет. Ресурс по количеству сочленений-расчленений — 500 раз. Исполнение изделия — всеклиматическое, что допускает его применение в различных климатических зонах.

Расшифровка маркировки

1. 2РМТ — тип соединителя.
2. 18 — условный размер корпуса.
3. К — вид корпуса: кабельный.
4. П — вид патрубка: прямой.
5. Э — вид гайки патрубка: для экранированного кабеля.
6. 7 — количество контактов.
7. Ш — часть соединителя: вилка.
8. 1 — обозначение сочетания контактов.
9. В — покрытие контактов: серебро.
10. 1 — теплостойкость 100 градусов Цельсия.
11. В — всеклиматическое исполнение.

Применение

Соединитель 2РМТ18КПЭ7Ш1В1В востребован в электро- и радиоаппаратуре, где требуется быстрое и надёжное соединение цепей постоянного и переменного тока с частотой до 3 МГц. Кабельное исполнение корпуса и прямой патрубок с гайкой для экранированного кабеля делают его удобным для монтажа экранированных кабельных линий, что важно при передаче сигналов в условиях электромагнитных помех. Серебряное покрытие контактов и высокое сопротивление изоляции обеспечивают стабильность параметров соединения при длительной эксплуатации.

Изделие поставляется как вилка в соответствии с маркировкой. Артикул товара — 3267. Производитель в предоставленных данных не указан; гарантийные и иные условия поставки определяются документацией поставщика.
