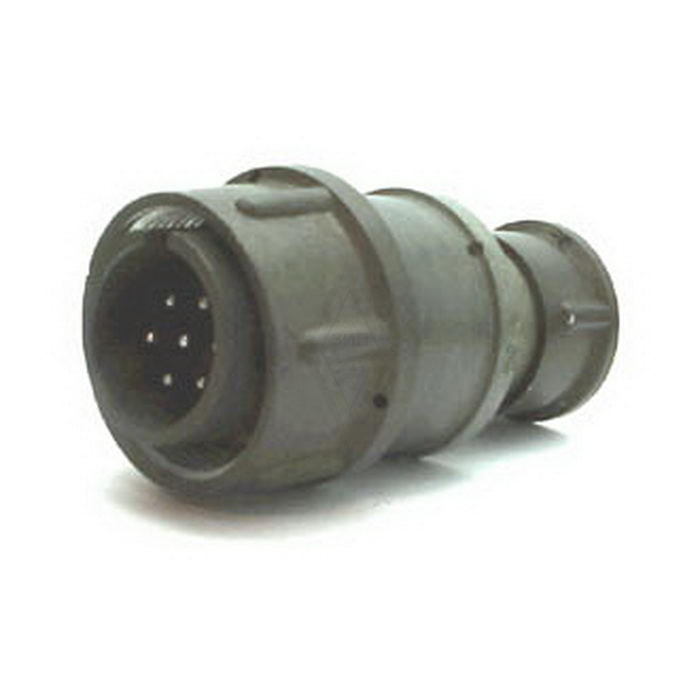

Назначение соединителя 2РМТ18КПЭ7Ш1В1В

2РМТ18КПЭ7Ш1В1В — это цилиндрический низкочастотный электрический соединитель, предназначенный для соединения и разъединения электрических цепей в различной аппаратуре. Изделие применяется там, где требуется надёжная коммутация нескольких проводников в условиях повышенных требований к механической прочности, герметичности сочленения и устойчивости к внешним воздействиям.

Соединитель состоит из вилки и розетки, за счёт чего обеспечивается разъёмное соединение кабельных линий с блоками и приборами. Резьбовое сочленение фиксирует половинки соединителя и препятствует самопроизвольному рассоединению при вибрации и тряске.

Конструктивные особенности

Корпус соединителя может быть выполнен в кабельном или блочном исполнении, что позволяет использовать его как для подключения кабеля, так и для установки непосредственно на приборном блоке. Патрубок выполнен прямым, а гайка патрубка предназначена для экранированного кабеля, что даёт возможность защитить линию от электромагнитных помех.

Монтаж контактов внутренний и выполняется пайкой. Контактная группа рассчитана на 7 контактов диаметром 1 мм. Покрытие контактов — серебро, что обеспечивает стабильное переходное сопротивление и долговечность работы при частых сочленениях.

Изделие относится к тропикоустойчивому и всеклиматическому исполнению, то есть допускает эксплуатацию в условиях повышенной влажности, жары и других неблагоприятных климатических факторов.

Технические характеристики

• Количество контактов: 7.
• Диаметр контактов: 1 мм.
• Максимальная токовая нагрузка на один контакт: 7 А.
• Суммарная токовая нагрузка на соединитель: 40–50 А.
• Максимальное рабочее напряжение: 560–700 В.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 1000 МОм.
• Число сочленений-расчленений: 500.
• Минимальный срок сохраняемости: не менее 15–25 лет.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.

Расшифровка условного обозначения

Маркировка 2РМТ18КПЭ7Ш1В1В читается следующим образом. Сочетание 2РМТ обозначает тип соединителя. Число 18 указывает условный размер корпуса. Буква К определяет вид корпуса — кабельный. Буква П обозначает вид патрубка — прямой. Буква Э указывает вид гайки патрубка — для экранированного кабеля. Цифра 7 соответствует количеству контактов. Буква Ш указывает, что данная часть является вилкой. Цифра 1 обозначает сочетание контактов. Буква В означает покрытие контактов серебром. Цифра 1 отражает теплостойкость до 100 градусов Цельсия. Завершающая буква В свидетельствует о всеклиматическом исполнении.

Область применения

Соединитель применяется в составе кабельных сборок и приборных блоков, где необходимо передавать сигнал и питание по нескольким цепям одновременно. Благодаря серебряному покрытию контактов, тропикоустойчивому исполнению и широкому диапазону рабочих температур изделие подходит для аппаратуры, работающей в сложных условиях эксплуатации.

Резьбовое сочленение и возможность использования экранированного кабеля делают соединитель пригодным для линий, к которым предъявляются требования по помехозащищённости и механической устойчивости соединения. Применяется в низкочастотных электрических цепях различного назначения.
