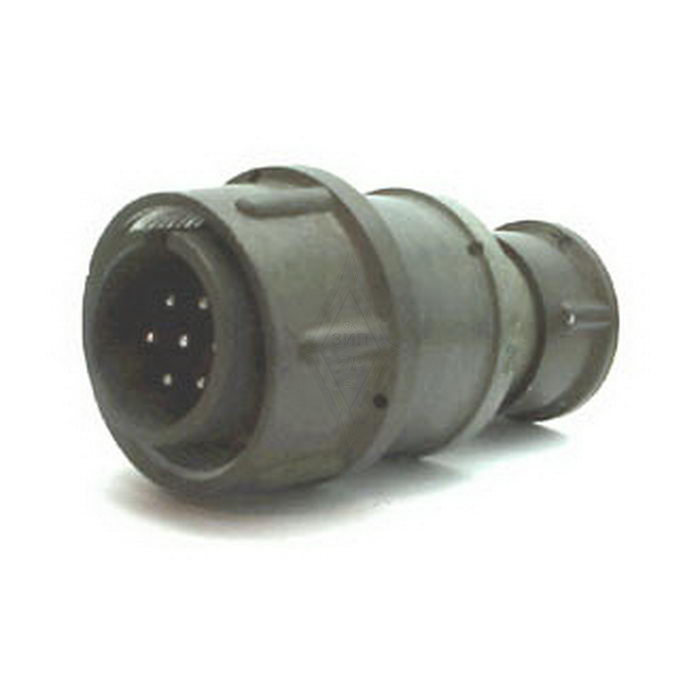

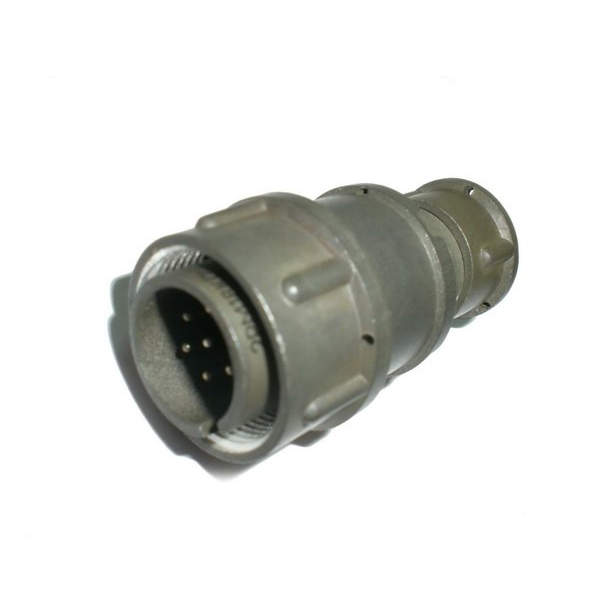

2РМТ18КПЭ7Ш1В1 — это цилиндрический низкочастотный негерметичный электрический соединитель тропикоустойчивого исполнения из серии 2РМТ. Он представляет собой кабельную вилку с 7 контактами диаметром 1 мм, предназначенную для надежного соединения электрических цепей переменного и постоянного тока частотой до 3 МГц.

Основные характеристики

Соединитель выдерживает максимальное рабочее напряжение до 560–700 В и токовую нагрузку до 7 А на контакт (суммарно до 40–50 А). +2
Сопротивление изоляции составляет не менее 1000 МОм, а сопротивление контактов — не более 5 мОм. Диапазон рабочих температур — от -60 до +100 °C, с минимальной наработкой 1000–5000 часов и ресурсом 500 сочленений-расчленений. +2
Климатическое исполнение всеклиматическое (В или В2.1 по ГОСТ 15150-69), срок сохраняемости — 15–25 лет.

Расшифровка обозначения

• 2РМТ : тип — соединитель электрический низкочастотный цилиндрический негерметичный.

• 18 : условный размер корпуса (диаметр посадочного отверстия 18 мм).

• К : кабельный корпус.

• П : прямой патрубок.

• Э : экранированный вариант.

• 7 : количество контактов.

• Ш : вилка (штыревой тип).

• 1 : сочетание контактов по диаметрам (1 мм), теплостойкость до 100 °C.

• В1 : покрытие контактов серебром, всеклиматическое исполнение.

Применение и монтаж

Используется для внутренних соединений в длинных электрических цепях, с резьбовой фиксацией и монтажом пайкой или объемным способом. Подходит для экранированных кабелей, обеспечивает защиту от вибраций (1–5000 Гц) и высокой влажности (до 98% при +40 °C).
