Назначение разъема 2РМТ18КПЭ7Ш1А1В

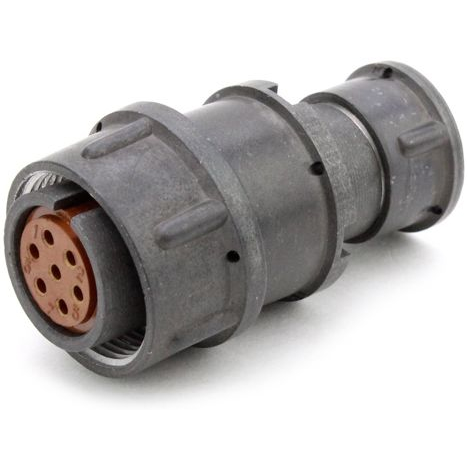

2РМТ18КПЭ7Ш1А1В — это кабельная вилка серии 2РМТ, предназначенная для работы с экранированным кабелем. Разъем применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основная область использования — внутренний объемный монтаж в различных электронных устройствах и приборах.

Конструкция вилки включает прямой патрубок с гайкой для экранированного кабеля, что обеспечивает надежное механическое крепление и электрическое экранирование. Соединитель имеет резьбовое сочленение и одношпоночную поляризацию корпусов, что исключает неправильное подключение.

Технические характеристики

Разъем 2РМТ18КПЭ7Ш1А1В относится к соединителям типа 2РМТ с условным размером 18. Кабельный тип корпуса — К, прямой тип патрубка — П, гайка патрубка для экранированного кабеля обозначена индексом Э. Количество контактов — 7, тип разъема — вилка, диаметр контактов — 1 мм. Покрытие контактов — золото. Теплостойкость составляет +100 градусов Цельсия, исполнение — всеклиматическое В2.1.

Электрические параметры:

• Токовая нагрузка на одиночный контакт — 7 А.
• Максимальная суммарная токовая нагрузка — 40 А.
• Максимальное рабочее напряжение — 560 В, по некоторым источникам до 700 В.
• Максимальное испытательное напряжение — 1850 В в нормальных условиях.
• Сопротивление контактов — не более 5 мОм.
• Емкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.

Механические характеристики включают усилие расчленения не более 88,3 Н, усилие расчленения гнезд от 0,5 Н до 2,95 Н. Минимальная наработка составляет 1000 часов, число сочленений-расчленений — 500. Гамма-процентный срок сохраняемости — 15 лет при доверительной вероятности 99,5 процента. Длина патрубка — 48 мм, масса патрубка — не более 10,5 г.

Условия эксплуатации и применение

Разъем 2РМТ18КПЭ7Ш1А1В рассчитан на эксплуатацию в широком диапазоне климатических и механических воздействий. Температура среды — от минус 60 до плюс 100 градусов Цельсия. Смена температур возможна от минус 60 до плюс 250 градусов Цельсия. Повышенная относительная влажность — до 98 процентов при температуре плюс 35 градусов Цельсия. Атмосферное давление — от 133,32 умноженное на 10 в минус 12 степени Па до 506 кПа.

Допустимая синусоидальная вибрация — от 1 Гц до 5000 Гц с амплитудой ускорения 490 метров на секунду в квадрате. Механический удар — пиковое ускорение до 5000 метров на секунду в квадрате для одиночного удара и до 1000 метров на секунду в квадрате для многократного удара.

Благодаря совокупности характеристик вилка 2РМТ18КПЭ7Ш1А1В подходит для применения в электронных устройствах, где требуется надежное соединение экранированного кабеля при повышенных вибрациях, ударах и перепадах температур. Разъемы этой серии широко использовались в различных электронных устройствах и были доступны на рынке, в том числе в 2016 году.
