Назначение соединителя 2РМТ18КПЭ7Ш1А1В

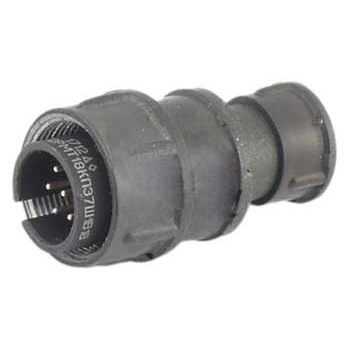

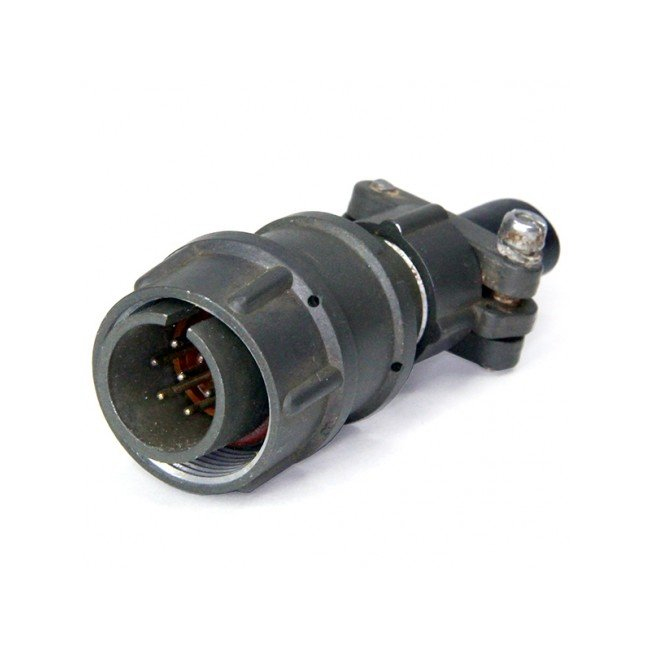

2РМТ18КПЭ7Ш1А1В — это кабельная вилка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется для внутреннего объемного монтажа, то есть для коммутации проводников внутри приборов, блоков и шкафов, где требуется компактное и надежное соединение.

Изделие относится к типу соединителей 2РМТ и имеет условный размер 18. Вилка оснащена прямым патрубком, предназначенным для экранированного кабеля, что позволяет использовать её в цепях, где требуется защита от электромагнитных помех.

Подтверждённые особенности и технические характеристики

Ниже перечислены характеристики, указанные в описании товара. Иные параметры, включая материал корпуса, степень защиты, температурный диапазон и допустимое напряжение, в предоставленных данных не указаны.

• Тип соединителя: 2РМТ.
• Условный размер: 18.
• Тип корпуса: кабельный.
• Тип патрубка: прямой.
• Гайка патрубка: для экранированного кабеля.
• Количество контактов: 7.
• Тип разъёма: вилка.
• Диаметр контактов: 1 мм.
• Покрытие контактов: золотое (по маркировке «А»).
• Рабочая частота цепей: до 3 МГц.
• Вид тока: постоянный и переменный.

Конструктивные особенности

Кабельный корпус вилки рассчитан на оконцевание кабеля и обеспечивает механическую фиксацию проводников. Прямой патрубок упрощает ввод кабеля в корпус и позволяет организовать экранированное подключение. Гайка патрубка предназначена для экранированного кабеля, что важно при монтаже в условиях повышенных требований к помехозащищенности.

Семь контактов диаметром 1 мм с золотым покрытием обеспечивают стабильное электрическое соединение. Золотое покрытие применяется для снижения переходного сопротивления и повышения коррозионной стойкости контактной пары.

Применение

Соединитель 2РМТ18КПЭ7Ш1А1В применяется для внутреннего объемного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Благодаря кабельному исполнению и патрубку под экранированный кабель вилка востребована в приборах и устройствах, где необходимо подключение экранированного кабеля к блоку или модулю.

Типовые сценарии использования включают коммутацию цепей внутри корпусов радиоэлектронной аппаратуры, измерительных приборов и промышленного оборудования. Вилка работает в паре с соответствующим ответным соединителем типа 2РМТ условного размера 18, однако конкретная модель ответной части в предоставленных данных не указана.

Указания по подбору и монтажу

1. Убедитесь, что ответный соединитель соответствует типу 2РМТ и условному размеру 18.
2. Проверьте, что число контактов и их диаметр (7 контактов диаметром 1 мм) соответствуют коммутируемой цепи.
3. Используйте экранированный кабель, для которого предназначена гайка патрубка.
4. При монтаже соблюдайте требования к внутреннему объемному монтажу и допустимой рабочей частоте до 3 МГц.

Комплектация и дополнительные сведения

В предоставленных данных сведения о комплектации, стране производства, сертификатах, стандартах и гарантии отсутствуют. Производитель не указан. Артикул товара — 3255. Категория — 2РМТ18.

Перед применением рекомендуется свериться с эксплуатационной документацией на конкретное изделие и убедиться в совместимости вилки с ответной частью и условиями эксплуатации.
