Назначение соединителя

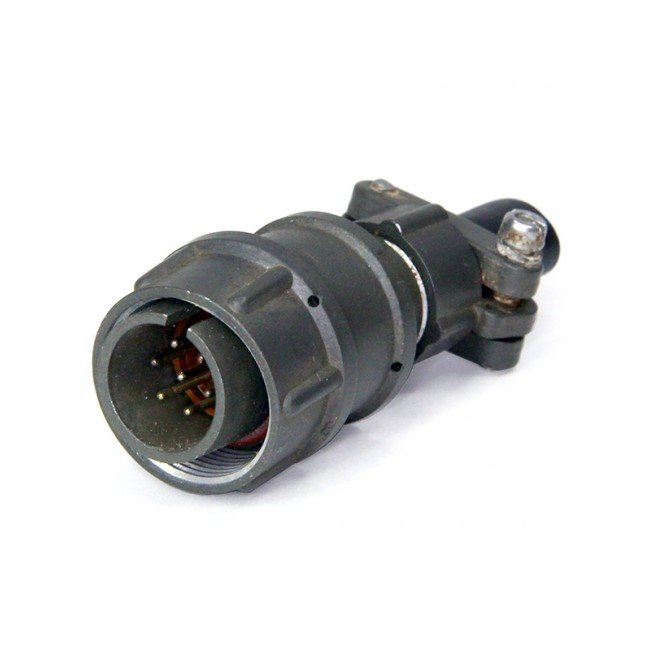

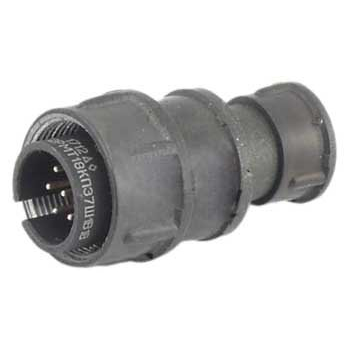

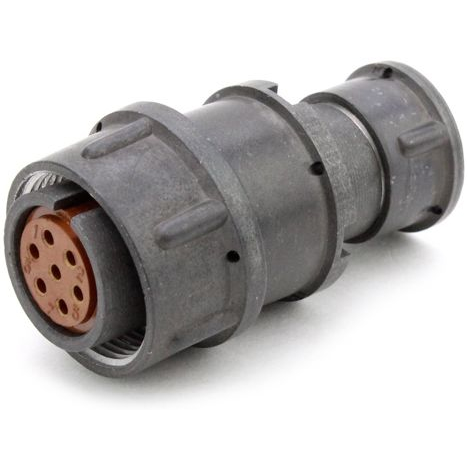

Вилка 2РМТ18КПЭ7Ш1А1В — это кабельный электрический соединитель, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для коммутации электрических цепей при внутреннем объёмном монтаже, где требуется надёжное механическое соединение и защита кабельной линии.

Конструкция вилки включает прямой патрубок и гайку, рассчитанную на экранированный кабель. Это позволяет использовать соединитель в составе экранированных кабельных сборок и обеспечивать помехозащищённость линий передачи сигнала и питания. Сочленение с ответной частью резьбовое, поляризация корпусов одношпоночная, что исключает неправильную стыковку.

Приёмка изделия — «5», что подтверждает соответствие продукции требованиям, предъявляемым к изделиям данной категории. Год выпуска, указанный в описании, — 2010.

Технические характеристики

Соединитель относится к типу 2РМТ, условный размер — 18. Вид корпуса — кабельный (К), вид патрубка — прямой (П), гайка патрубка — для экранированного кабеля (Э). Вилка содержит 7 контактов диаметром 1 мм с золотым покрытием (А). Теплостойкость — до плюс 100 градусов Цельсия, климатическое исполнение — всеклиматическое В2.1 (В).

Электрические параметры:

• токовая нагрузка на одиночный контакт — 7 А;
• максимальная суммарная токовая нагрузка — 40 А;
• максимальное рабочее напряжение — 560 В;
• максимальное испытательное напряжение — 1850 В в нормальных условиях;
• сопротивление контактов — не более 5 мОм;
• ёмкость между контактами — не более 6 пФ;
• сопротивление изоляции — не менее 5000 МОм.

Механические параметры:

• усилие расчленения — не более 88,3 Н (9 кгс);
• усилие расчленения гнёзд — от 0,5 Н до 2,95 Н (от 0,05 кгс до 0,3 кгс);
• минимальная наработка — 1000 часов;
• количество сочленений-расчленений — 500;
• гамма-процентный срок сохраняемости — 15 лет при вероятности 99,5 процента;
• длина патрубка — 48 мм;
• масса патрубка — не более 10,5 г.

Условия эксплуатации

Вилка рассчитана на работу при температуре среды от минус 60 до плюс 100 градусов Цельсия. Допускается смена температур в диапазоне от минус 60 до плюс 250 градусов Цельсия. Повышенная относительная влажность — до 98 процентов при температуре плюс 35 градусов Цельсия.

Атмосферное давление в рабочих условиях — от 133,32 умноженное на 10 в минус двенадцатой степени Паскаля до 506 кПа. Допустимая синусоидальная вибрация — от 1 Гц до 5000 Гц с амплитудой ускорения 490 метров на секунду в квадрате. Механический удар: пиковое ускорение 1000 метров на секунду в квадрате многократного действия и 5000 метров на секунду в квадрате одиночного действия.

Изделие может эксплуатироваться в условиях влажного тепла, инея, росы, соляного морского тумана и других воздействий окружающей среды, что подтверждается всеклиматическим исполнением.

Монтаж и совместимость

Хвостовики контактов позволяют присоединять провода сечением не более 0,5 квадратного миллиметра. Ответными частями для данной вилки служат различные розетки, в частности 2РМ18Б7Г1А1 и 2РМ18Б7Г1А1Б, а также другие совместимые розетки соответствующего типоразмера.
