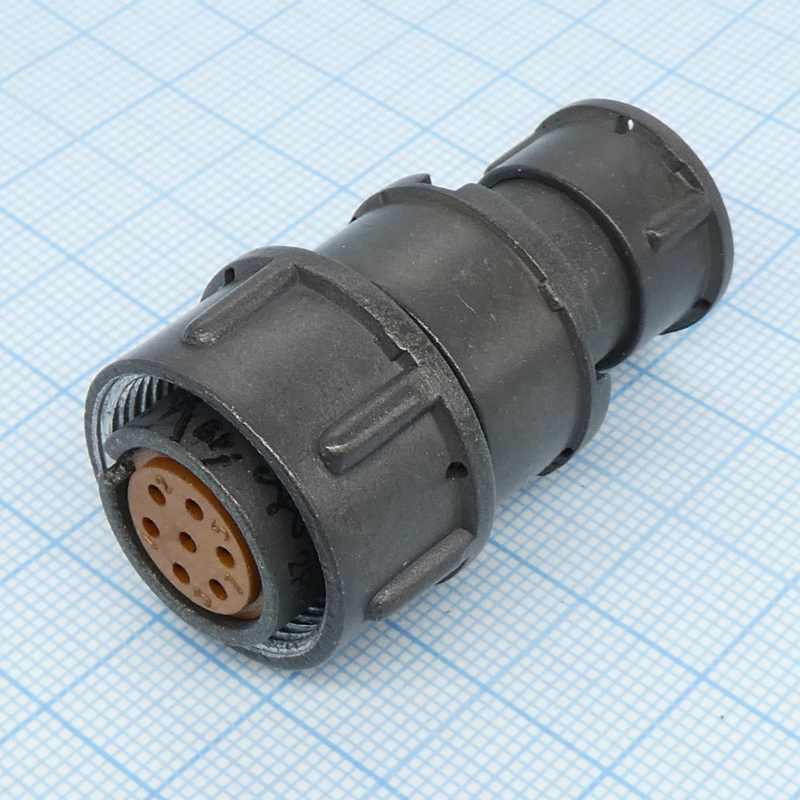

2РМТ18КПЭ7ГВ1В

Цена:

3350 ₽

Технические характеристики

2РМТ18КПЭ7ГВ1В

2РМТ18КПЭ7ГВ1В1В — это кабельная розетка серии 2РМТ, негерметичный разъем с 7 контактами диаметром 1,0 мм и посадочным диаметром корпуса 18 мм.

Основные характеристики

Предназначена для электрических цепей переменного и постоянного тока до 560–700 В с частотой до 3 МГц, максимальная токовая нагрузка на контакт — 7 А (суммарно до 40 А).

Рабочая температура от -60°C до +100°C (с учетом перегрева контактов до +180°C), всеклиматическое исполнение.

Сопротивление контакта не более 0,005 Ом, изоляции — не менее 5000 МОм.

Расшифровка обозначения

2РМТ — тип негерметичного соединителя.
18 — размер корпуса.
К — кабельный корпус.
ПЭ — прямой патрубок с эластичной втулкой.
7Г — 7 контактов общего назначения.
1 — теплостойкость до 100°C.
В1В — всеклиматическое исполнение с дополнительными модификациями.

Применение и надежность

Используется для внутреннего монтажа с пайкой, экранированными или неэкранированными проводами сечением до 0,5 мм². Выдерживает вибрацию 1–5000 Гц, удары до 5000 м/с², ресурс — 500 сочленений-расчленений, наработка 1000 ч.

Соответствует ТУ (например, АШДК.434410.062ТУ), покрытие контактов — золото или серебро.

Описание

Назначение и область применения

2РМТ18КПЭ7ГВ1В — это кабельная розетка серии 2РМТ, представляющая собой негерметичный электрический соединитель с семью контактами. Изделие предназначено для внутреннего монтажа и применяется в составе электрических цепей переменного и постоянного тока. Благодаря всеклиматическому исполнению разъём востребован в промышленной электронике, приборостроении и системах, где требуется устойчивость к внешним воздействиям. Монтаж выполняется пайкой с использованием экранированных или неэкранированных проводов сечением до 0,5 квадратного миллиметра.

Электрические характеристики

Соединитель рассчитан на работу в цепях с напряжением до 560–700 вольт и частотой до 3 мегагерц. Максимальная токовая нагрузка на один контакт составляет 7 ампер, а суммарная нагрузка на разъём достигает 40 ампер. Каждый из семи контактов имеет диаметр 1,0 миллиметра. Сопротивление одного контакта не превышает 0,005 ома, что обеспечивает стабильность передачи сигнала и снижает потери. Сопротивление изоляции составляет не менее 5000 мегаом, что гарантирует надёжную электрическую развязку между токоведущими элементами и корпусом.

Условия эксплуатации и надёжность

Изделие относится к всеклиматическому исполнению, что позволяет применять его в разнообразных климатических зонах.
