Назначение соединителя 2РМТ18КПЭ7ГВ1В

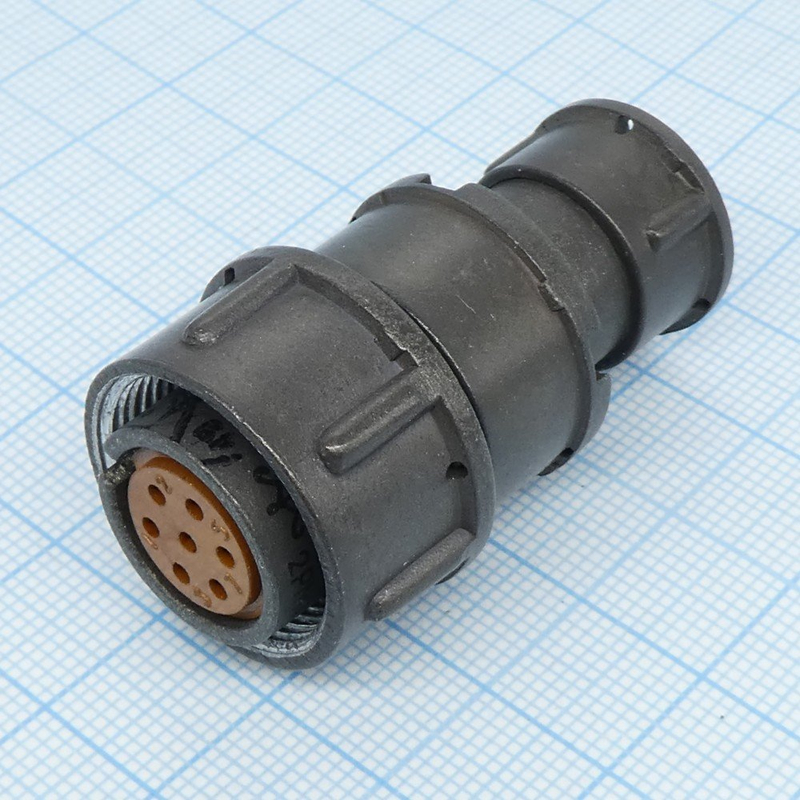

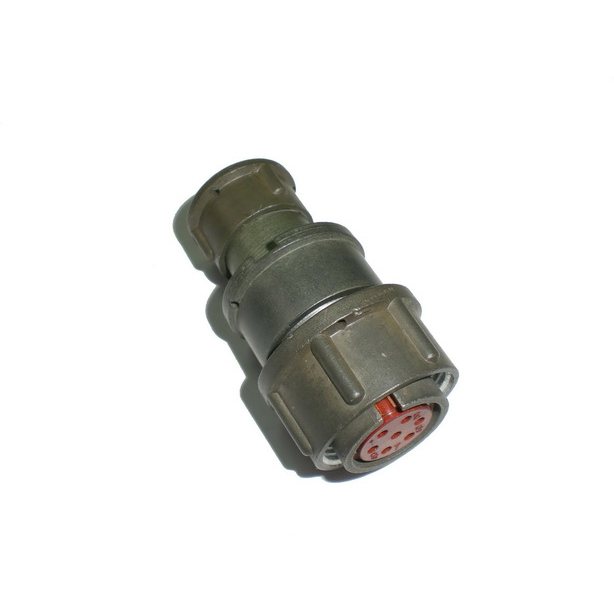

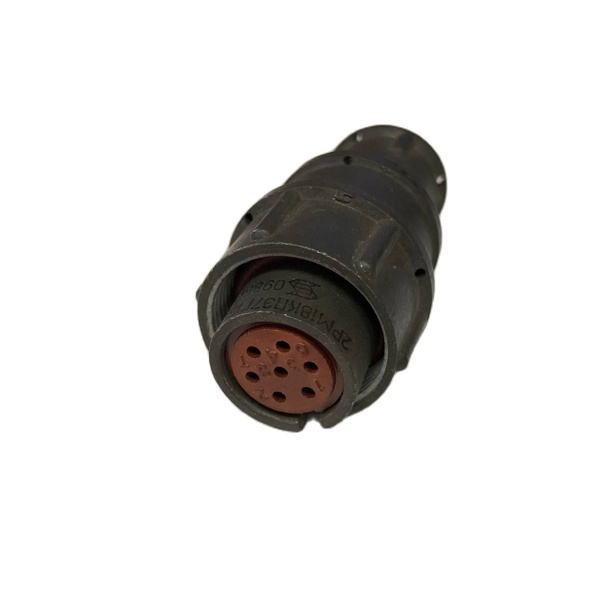

2РМТ18КПЭ7ГВ1В «5» — кабельная розетка серии 2РМТ, представляющая собой негерметичный электрический соединитель с 7 контактами. Изделие предназначено для надежного подключения в электрических цепях переменного и постоянного тока с частотой до 3 МГц. Приемка «5» подтверждает соответствие изделия установленным требованиям качества и приемки для данной категории продукции.

Соединитель применяется там, где требуется компактное и надежное коммутационное решение для передачи сигналов и питания по многожильным кабелям. Кабельное исполнение корпуса обеспечивает удобное подключение жгута или кабеля с прямым патрубком и эластичной втулкой.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные для данного изделия. Посадочный диаметр корпуса составляет 18 миллиметров, диаметр контактов — 1 миллиметр. Максимальное рабочее напряжение — до 560 вольт. Токовая нагрузка на контакт — до 7 ампер, суммарная токовая нагрузка — до 40 ампер. Сечение подключаемого провода — до 0,5 квадратного миллиметра.

Электрические параметры включают сопротивление контакта не более 0,005 ома и сопротивление изоляции не менее 5000 мегаом. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, с учетом допустимого перегрева контактов до плюс 180 градусов Цельсия.

• Тип: кабельная розетка серии 2РМТ, негерметичный соединитель.
• Число контактов: 7 контактов общего назначения.
• Посадочный диаметр корпуса: 18 миллиметров.
• Диаметр контактов: 1 миллиметр.
• Максимальное рабочее напряжение: до 560 вольт.
• Ток на контакт: до 7 ампер; суммарно до 40 ампер.
• Сечение провода: до 0,5 квадратного миллиметра.
• Сопротивление контакта: не более 0,005 ома.
• Сопротивление изоляции: не менее 5000 мегаом.
• Рабочие температуры: от минус 60 до плюс 100 градусов Цельсия; перегрев контактов до плюс 180 градусов Цельсия.
• Приемка: «5».

Расшифровка маркировки

Маркировка 2РМТ18КПЭ7ГВ1В читается следующим образом. 2РМТ — тип соединителя, негерметичное исполнение. 18 — условный размер корпуса. К — кабельный корпус. ПЭ — прямой патрубок с эластичной втулкой. 7Г — 7 контактов общего назначения. 1 — теплостойкость до 100 градусов Цельсия. В1В — всеклиматическое исполнение с дополнительными модификациями.

Применение, надежность и монтаж

Соединитель рассчитан на эксплуатацию в жестких условиях. Он выдерживает вибрацию в диапазоне от 1 до 5000 герц, механические удары до 5000 метров на секунду в квадрате и линейное ускорение 2000 метров на секунду в квадрате. Минимальная наработка составляет 1000 часов, количество циклов соединения-расчленения — 500, срок сохраняемости — от 15 до 25 лет.

Монтаж выполняется пайкой. Покрытие контактов — золото или серебро. Всеклиматическое исполнение по ГОСТ 15150-69 допускает внутреннюю установку в составе оборудования. Совокупность этих свойств делает 2РМТ18КПЭ7ГВ1В «5» пригодным для применения в приборах и устройствах, где важны стабильность контакта, стойкость к вибрации и широкий температурный диапазон.
