Назначение и область применения

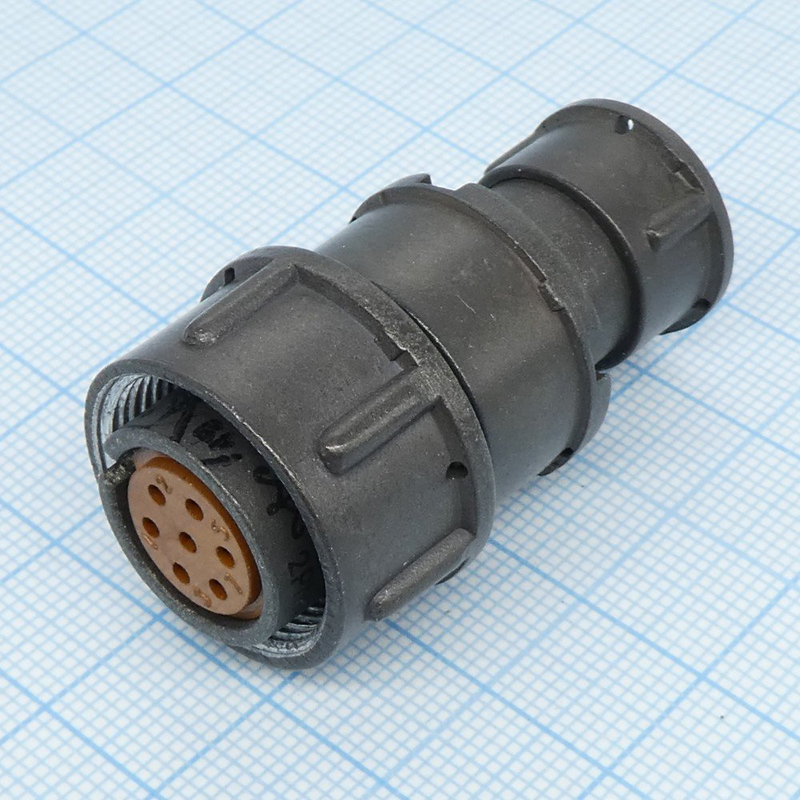

Соединитель 2РМТ18КПЭ7Г1В1В «ОС» представляет собой кабельную розетку цилиндрического низкочастотного типа, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие используется для разъёмного соединения проводов, кабелей, узлов и блоков в составе различной электро- и радиоаппаратуры. Благодаря продуманной конструкции и надёжным материалам, соединитель обеспечивает стабильный электрический контакт в условиях интенсивной эксплуатации и многократных циклов сочленения и расчленения.

Розетка данного типа рассчитана на установку в кабельные сборки, где требуется прямое подключение экранированного кабеля. Конструкция с прямым патрубком и специальной гайкой для экранированного кабеля позволяет эффективно закреплять кабель и обеспечивать непрерывность экранирования в месте соединения. Это особенно важно при работе с сигнальными цепями, чувствительными к электромагнитным помехам.

Технические особенности конструкции

Условное обозначение 2РМТ18КПЭ7Г1В1В раскрывает ключевые конструктивные параметры соединителя. Цифра 18 указывает на условный размер корпуса, буква К обозначает кабельный вид корпуса, а буква П — прямой патрубок. Буква Э указывает на наличие гайки патрубка, предназначенной для работы с экранированным кабелем. Цифра 7 определяет количество контактов, а буква Г — часть соединителя, в данном случае розетку.

Изделие оснащено семью контактами диаметром 1 мм с серебряным покрытием. Серебряное покрытие контактов обеспечивает низкое переходное сопротивление, устойчивость к окислению и стабильность электрических характеристик при длительной эксплуатации. Комбинация 1В1В в обозначении указывает на теплостойкость до плюс 100 градусов Цельсия и всеклиматическое исполнение, что подтверждает возможность применения изделия в широком диапазоне климатических условий.

Ключевые электрические параметры

• Количество контактов: 7
• Диаметр контактов: 1 мм
• Максимальная токовая нагрузка на одиночный контакт: 7 А
• Суммарная токовая нагрузка: 40 А
• Максимальное рабочее напряжение: до 700 В
• Сопротивление изоляции: не менее 5000 МОм

Указанные электрические характеристики позволяют использовать соединитель в цепях питания и управления с умеренными токовыми нагрузками, а высокое сопротивление изоляции обеспечивает надёжную работу при повышенной влажности и в условиях загрязнения поверхности изоляторов.

Условия эксплуатации и надёжность

Соединитель 2РМТ18КПЭ7Г1В1В «ОС» рассчитан на эксплуатацию в жёстких климатических условиях. Температурный диапазон работы составляет от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при повышенной относительной влажности до 98 процентов при температуре плюс 35 градусов Цельсия. Всеклиматическое исполнение подтверждает пригодность соединителя для использования в аппаратуре, эксплуатируемой как в отапливаемых помещениях, так и вне их, включая районы с холодным и умеренным климатом.

Приёмка «ОС» подтверждает прохождение изделием установленных процедур контроля качества и соответствия техническим требованиям. Соединители данного типа широко применяются в промышленной электронике, измерительной технике, системах связи и других областях, где требуется надёжное разъёмное соединение с возможностью быстрого монтажа и демонтажа кабельных линий.

Конструкция с кабельным корпусом и прямым патрубком упрощает процесс заделки кабеля, а гайка для экранированного кабеля обеспечивает фиксацию экранирующей оплётки без необходимости применения дополнительных элементов. Это сокращает время монтажа и снижает вероятность ошибок при сборке кабельных узлов.
