Назначение соединителя

Разъём 2РМТ18КПЭ7Г1В1В выпускается Каменск-Уральским заводом «Исеть» и относится к семейству цилиндрических низкочастотных негерметичных соединителей типа 2РМТ. Изделие предназначено для работы в электрических цепях постоянного или переменного тока с частотой до 3 МГц. Типовая область применения — бортовые и наземные кабельные сети, приборные жгуты и соединительные линии, где требуется компактный разъём с повышенной стойкостью к вибрации и ударам.

Конструкция и материалы

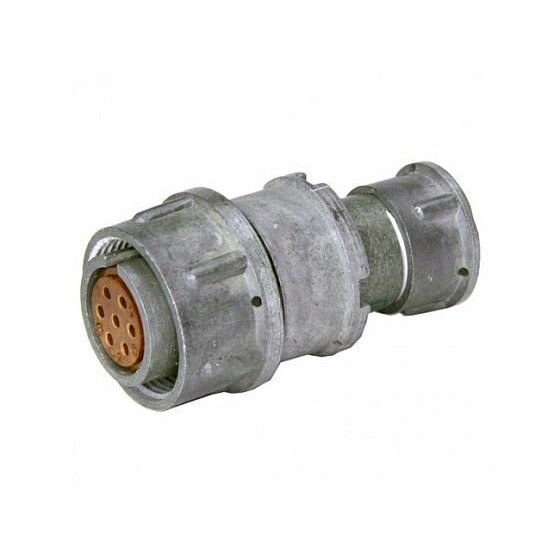

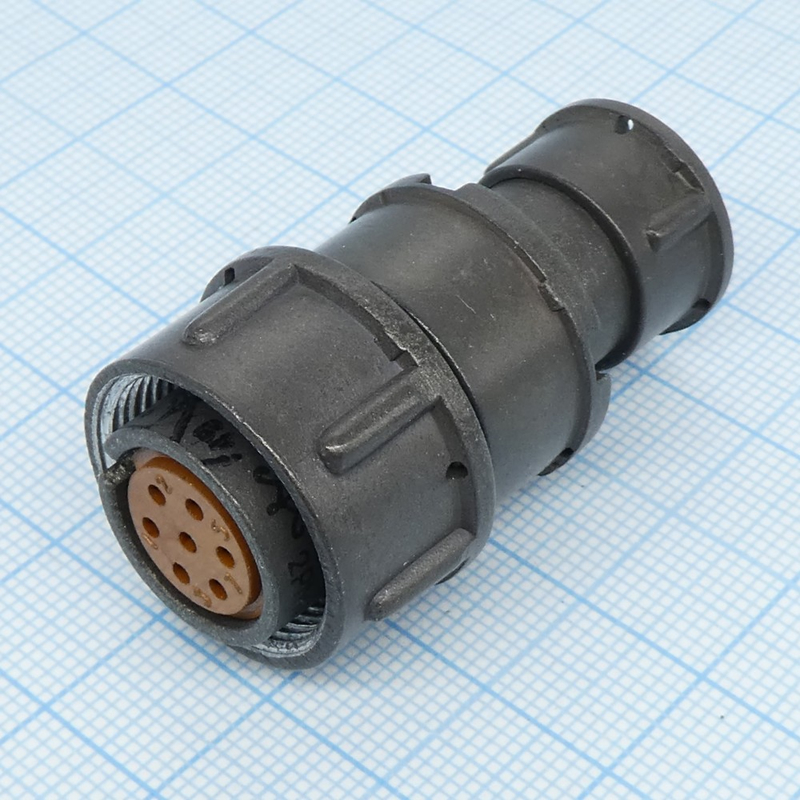

По конструкции это кабельная розетка с прямым кабельным патрубком и резьбовым соединением. Условный корпусный диаметр — 18. Корпус изготовлен из алюминиевого сплава А-22, имеет оксидное покрытие и серый цвет. Изолятор выполнен из карболита. Одношпоночное исполнение контактов и паза обеспечивает поляризацию, то есть правильную ориентацию при сочленении и исключает неправильную стыковку.

Контактная система

• Количество контактов — 7.
• Диаметр контактов — 1 мм.
• Материал контактов — латунь ЛС59-1 с серебряным покрытием.
• Допустимый рабочий ток на один контакт — до 7 А.
• Суммарный ток на весь разъём — до 40 А.
• Рабочее напряжение — до 560 В постоянного или переменного тока.

Монтаж и присоединение кабеля

Присоединение кабеля выполняется пайкой. В конструкции предусмотрена гайка для экранированного кабеля: вид патрубка «П», вид гайки «Э». Такое исполнение повышает электромагнитную совместимость линии за счёт подключения экрана. Разъём имеет перекрут по кабельному патрубку, что упрощает компоновку жгута и снижает механические напряжения в месте выхода кабеля.

Условия эксплуатации

• Диапазон рабочих температур — примерно от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к влажности — до 98 процентов при температуре плюс 25 градусов Цельсия.
• Работоспособность сохраняется при различных уровнях атмосферного давления.
• Синусоидальная вибрация — до 50 g в диапазоне от 1 до 5000 Гц.
• Многократные удары — до 100 g, однократные — до 500 g.
• Ресурс по сочленениям-расчленениям — порядка 500 циклов.

Электрические параметры изоляции и контактов

Электрическая прочность изоляции составляет около 1850 В. Сопротивление изоляции — не менее 5000 МОм. Переходное сопротивление контактов диаметром 1 мм — не более 5 мОм. Эти параметры подтверждают пригодность разъёма для цепей питания и сигнальных цепей низкой частоты в условиях интенсивных механических нагрузок.

Применение и подбор сопрягаемых частей

Разъём применяется в составе кабельных сборок, приборных блоков и пультов, эксплуатируемых на подвижных объектах, где важны стойкость к вибрации, ударам и широкому диапазону температур. При подборе ответной части следует учитывать условный корпусный диаметр 18, число и диаметр контактов, тип резьбового соединения и исполнение патрубка «П» с гайкой «Э». Для точного подбора сопрягаемого разъёма, посадочного диаметра и механической части рекомендуется сверяться с чертежом-подобием и эксплуатационной документацией изготовителя.
