Назначение

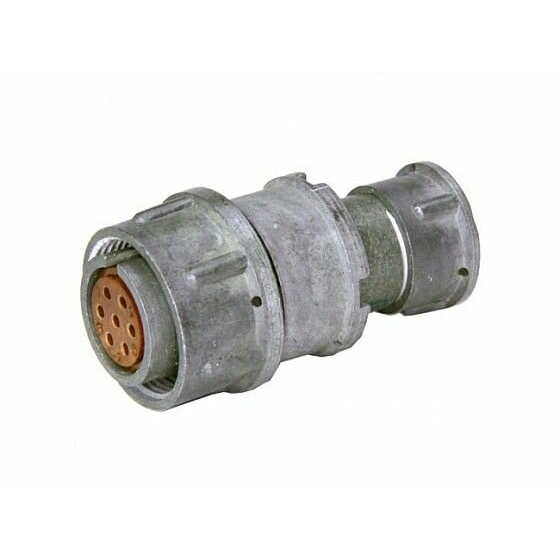

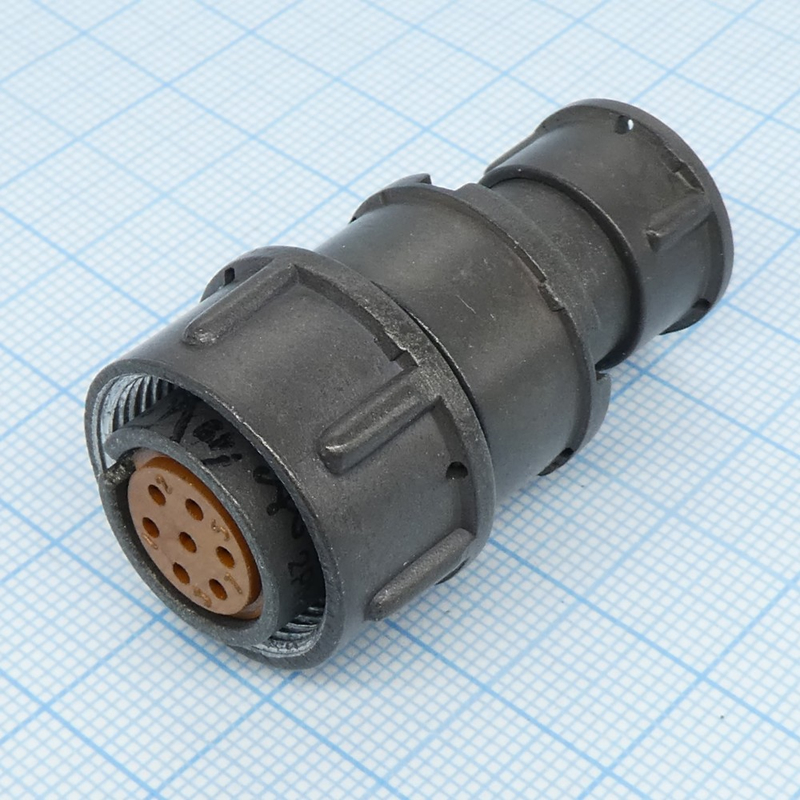

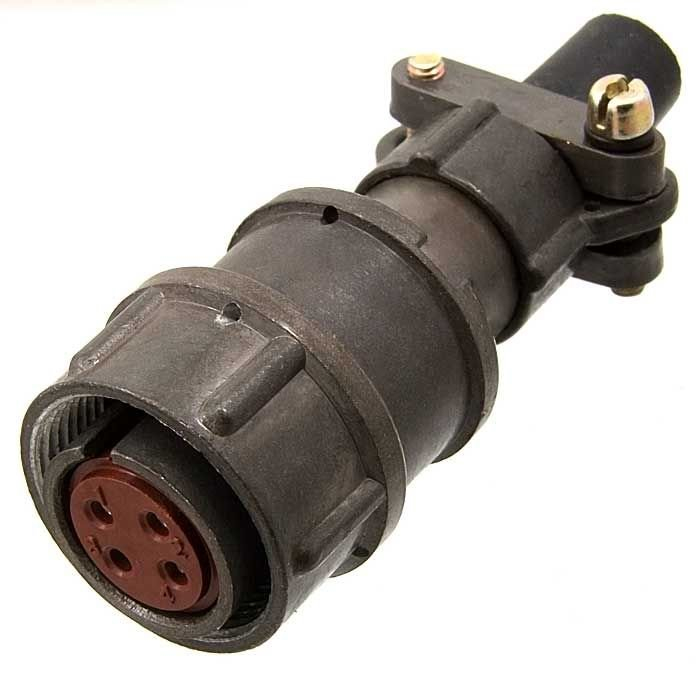

2РМТ18КПЭ7Г1В1В — кабельная розетка цилиндрического низкочастотного разъёма серии 2РМТ производства завода «Исеть» (Каменск-Уральский). Изделие относится к стандартным советским и российским цилиндрическим соединителям, которые применяются в цепях электропитания и передачи сигналов в аппаратуре военного, промышленного и общепромышленного назначения.

Розетка предназначена для установки на кабеле и сочленения с ответной частью разъёма серии 2РМТ. Она обеспечивает электрическое соединение цепей питания и сигнальных цепей при помощи семи гнездовых контактов, а также механическую фиксацию и защиту места соединения от внешних воздействий.

Подтверждённые особенности и технические характеристики

Ниже приведены параметры, соответствующие данному исполнению разъёма. Тип исполнения — розетка кабельная, негерметичная, низкочастотная, цилиндрическая.

• Количество контактов: 7 гнездовых контактов диаметром 1 мм, изготовленных из латуни с серебряным покрытием.
• Максимальный рабочий ток: до 7 А на один контакт, суммарный ток на разъём — до 40 А.
• Максимальное рабочее напряжение: до 560 В постоянного или переменного тока.
• Корпус: кабельный, из алюминиевого сплава А-22 с оксидным покрытием серого цвета. Диаметр корпуса около 25 мм, высота порядка 48 мм.
• Изолятор: карболит (фенопласт) коричневого цвета.
• Соединение: резьбовое, шаг резьбы накидной гайки M20 на 1 мм. Предусмотрена ориентация по пазу и одношпоночная поляризация корпуса, что исключает неправильное сочленение.
• Крепление кабеля: гайка для экранированного кабеля (обозначение «Э»), патрубок прямой.
• Климатическое исполнение: В (всеклимат), тип В2.1. Диапазон рабочих температур — примерно от минус 60 до плюс 100 градусов Цельсия, относительная влажность до 98 процентов при температуре плюс 25 градусов Цельсия.
• Механическая стойкость: разъём допускает работу при воздействии вибрации, многократных ударов и акустических нагрузок, рассчитан не менее чем на 500 сочленений и расчленений.
• Режим перекрута: допускается перекрут кабеля при эксплуатации, что важно для подвижных объектов и мест с повышенной вибрацией.

Применение и особенности монтажа

Розетка 2РМТ18КПЭ7Г1В1В применяется в составе кабельных сборок и жгутов аппаратуры, где требуется надёжное разъёмное соединение при ограниченном числе контактов и повышенных токовых нагрузках. Семь контактов диаметром 1 мм позволяют передавать как питающие, так и сигнальные цепи, а суммарный ток до 40 А даёт возможность использовать разъём в силовых цепях.

Исполнение корпуса с резьбовым соединением и поляризацией по пазу и шпонке обеспечивает устойчивость к случайному расчленению при вибрации и ударах. Режим перекрута делает разъём пригодным для подвижных объектов, где кабель подвергается кручению при работе механизмов.

Климатическое исполнение В и тип В2.1 рассчитаны на эксплуатацию в широком диапазоне температур и при высокой влажности, что соответствует требованиям аппаратуры, работающей на открытых площадках, в неотапливаемых помещениях и в условиях повышенной влажности. Гайка для экранированного кабеля позволяет выполнить монтаж кабеля с экраном и обеспечить его надёжное крепление в корпусе розетки. Патрубок прямой облегчает ввод кабеля и фиксацию его оболочки.

Разъём не является герметичным, поэтому при монтаже следует учитывать это ограничение и не применять изделие в условиях, требующих полной герметизации стыка. Для сочленения требуется ответная часть соответствующего типа с семью штыревыми контактами и совместимой резьбой M20 на 1 мм.

Уход за разъёмом сводится к периодической проверке состояния контактов, резьбового соединения и целостности изолятора. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление при допустимых токах, а карболитовый изолятор сохраняет диэлектрические свойства в пределах указанного температурного диапазона.

Ключевые параметры кратко

1. Тип изделия: розетка кабельная цилиндрического низкочастотного разъёма серии 2РМТ.
2. Производитель: завод «Исеть», Каменск-Уральский.
3. Число контактов: 7, гнездовые, диаметр 1 мм, латунь с серебряным покрытием.
4. Ток на контакт: до 7 А; суммарный ток: до 40 А.
5. Напряжение: до 560 В постоянного или переменного тока.
6. Корпус: алюминиевый сплав А-22, оксидное покрытие серого цвета.
7. Соединение: резьбовое M20 на 1 мм, поляризация по пазу и шпонке.
8. Климатическое исполнение: В, тип В2.1, от минус 60 до плюс 100 градусов Цельсия.
9. Ресурс: не менее 500 сочленений и расчленений, допускается перекрут кабеля.
