Назначение разъёма 2РМТ18КПЭ7Г1В1В

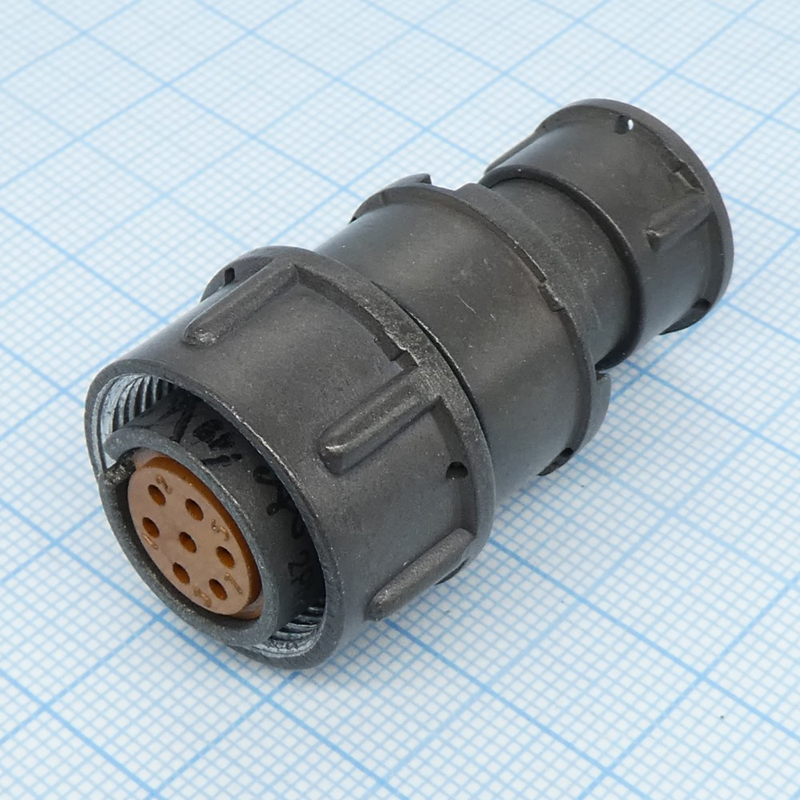

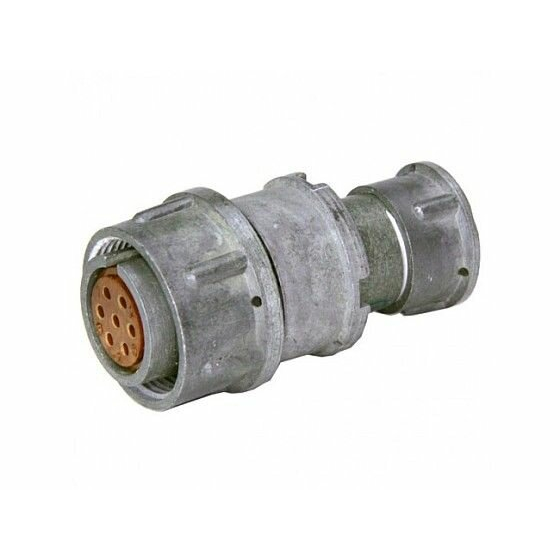

Разъём 2РМТ18КПЭ7Г1В1В производства предприятия «Элекон» представляет собой отечественный цилиндрический низкочастотный соединитель серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока во внутреннем объёмном монтаже электрических устройств и приборов. Основное назначение — надёжное соединение проводников в составе промышленной аппаратуры, работающей с частотой до 3 мегагерц.

Данный соединитель относится к кабельной розетке карболитового исполнения с поперечным перекрутом, который в обозначении серии указывается буквой «пэ». Конструкция рассчитана на негерметичный монтаж, то есть на эксплуатацию в обычных условиях внутри корпусов приборов и шкафов, без воздействия влаги и агрессивных сред под давлением.

Подтверждённые технические особенности

Характеристики разъёма определяются его типоразмером, материалом контактов и конструкцией корпуса. Ниже перечислены основные параметры, заявленные для данной модели.

• Количество контактов — 7, что соответствует маркировке типоразмера 18.
• Рабочее напряжение — до 560 вольт, максимальное рабочее напряжение — до 700 вольт.
• Частотный диапазон коммутируемых цепей — до 3 мегагерц, что относит изделие к низкочастотным соединителям.
• Материал контактов — металл с серебряным покрытием, снижающим переходное сопротивление.
• Сопротивление контактов — не более 0,005 ома, что обеспечивает стабильную проводимость.
• Сопротивление изоляции — до нескольких тысяч мегаом, что гарантирует надёжную электрическую изоляцию цепей.
• Корпус — металлический, изоляционный элемент — карболитовый, что даёт механическую прочность и устойчивость к нагреву.
• Монтаж — кабельный, с поперечным перекрутом, то есть винтовым соединением частей разъёма.
• Типоразмер — 18, розетка кабельная, исполнение негерметичное.

Покрытие контактов серебром и низкое переходное сопротивление важны для цепей, где недопустимы потери сигнала и нагрев в месте соединения. Карболитовая изоляция и металлический корпус вместе обеспечивают сочетание диэлектрических свойств и стойкости к механическим нагрузкам.

Применение и условия эксплуатации

Разъём применяется в промышленной аппаратуре, приборах и устройствах, где требуется разъёмное соединение проводников внутри объёма корпуса. Типовые сферы использования — блоки питания, пульты управления, измерительные и радиотехнические устройства, работающие в обычных условиях. Благодаря поперечному перекруту соединение устойчиво к вибрациям и удобно при монтаже в ограниченном пространстве.

Изделие рассчитано на работу в широком диапазоне температур, характерном для обычной промышленной аппаратуры. Кабельный способ монтажа означает, что разъём устанавливается на кабель, а не крепится на панель прибора. Год выпуска, указанный в характеристиках, — 2017.

При подборе разъёма следует учитывать число контактов, равное 7, рабочее напряжение до 560 вольт и низкочастотный характер коммутируемых цепей. Для герметичных условий эксплуатации данная модель не предназначена, поскольку выполнена в негерметичном исполнении. Совместимость с ответными частями определяется серией 2РМТ и типоразмером 18.
