Назначение соединителя 2РМТ18КПЭ7Г1В1В

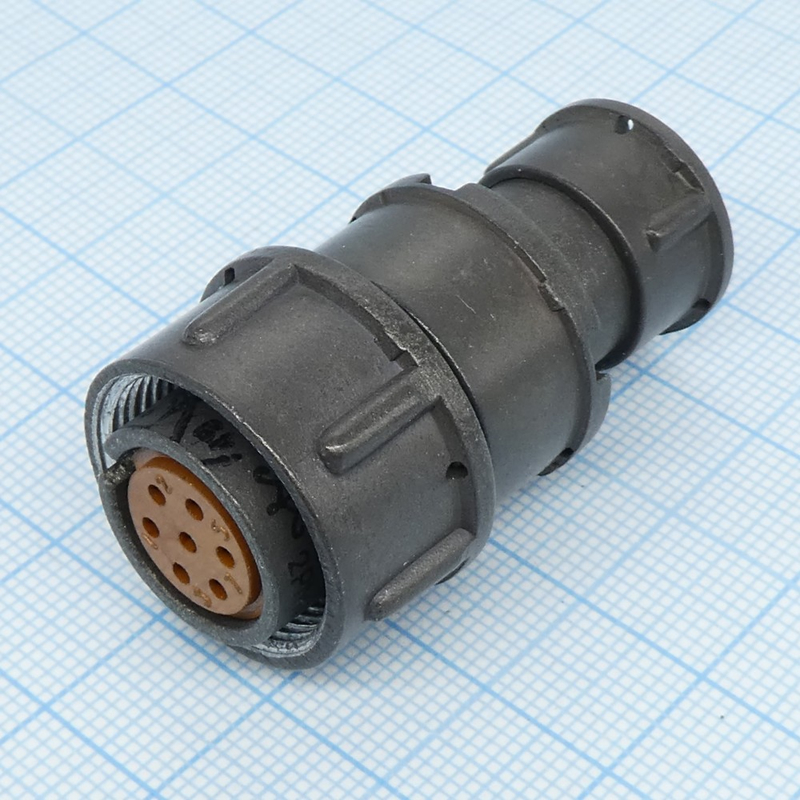

2РМТ18КПЭ7Г1В1В — это розетка производства завода «Элекон», относящаяся к серии цилиндрических низкочастотных соединителей 2РМТ. Изделие предназначено для внутренних электрических цепей постоянного и переменного тока частотой до 3 МГц. Основное назначение — обеспечение надёжного электрического соединения в составе промышленной электроники, включая аппаратуру с жёсткими механическими воздействиями и повышенными требованиями к герметичности. Розетка применяется для приборного монтажа и подходит для эксплуатации в различных климатических условиях благодаря всеклиматическому исполнению.

Подтверждённые технические особенности

Конструкция и параметры соединителя обеспечивают стабильную работу в тяжёлых условиях. Ниже перечислены подтверждённые характеристики модели.

• Максимальная токовая нагрузка на контакт — 7 А, суммарная нагрузка — до 40 А.
• Рабочее напряжение — 560 В.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 1850 В при рабочем напряжении.
• Диаметр контактов — 1 мм.
• Усилие расчленения — от 88,3 Н.
• Ёмкость между контактами — не более 6 пФ.
• Теплостойкость — до +100 °C.
• Покрытие контактов — серебро для улучшения проводимости.
• Исполнение — всеклиматическое, маркировка «В».

Устойчивость к механическим воздействиям

Соединитель рассчитан на эксплуатацию при интенсивных механических нагрузках. Он сохраняет работоспособность при синусоидальных вибрациях с ускорением до 1000 м/с², при ударах с ускорением до 5000 м/с² и при линейном ускорении до 2000 м/с². Такие параметры делают модель пригодной для применения в оборудования, где присутствуют вибрации, толчки и другие динамические воздействия.

Монтаж, маркировка и область применения

Обозначение «КПЭ» в наименовании указывает на кабельный или приборный монтаж без патрубка, с эластичным уплотнением. Это упрощает установку и обеспечивает защиту стыка от внешней среды. Розетка 2РМТ18КПЭ7Г1В1В востребована в промышленной электронике, в приборах и системах, где необходимо передавать сигнал или питание при частоте до 3 МГц и где предъявляются повышенные требования к герметичности и стойкости к климатическим факторам.

Модель входит в категорию 2РМТ18 и выпускается заводом «Элекон». Артикул изделия — 3240. Благодаря сочетанию серебряного покрытия контактов, эластичного уплотнения и всеклиматического исполнения соединитель обеспечивает надёжную коммутацию в составе ответственных узлов промышленного оборудования.
