Назначение соединителя 2РМТ18КПЭ7Г1В1В

2РМТ18КПЭ7Г1В1В — это цилиндрический низкочастотный электрический соединитель тропикоустойчивого исполнения, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для электрического соединения и коммутации кабельных линий в составе радиоэлектронной аппаратуры, приборов и промышленного оборудования. Конструкция рассчитана на эксплуатацию в тяжёлых климатических условиях, включая тропический климат.

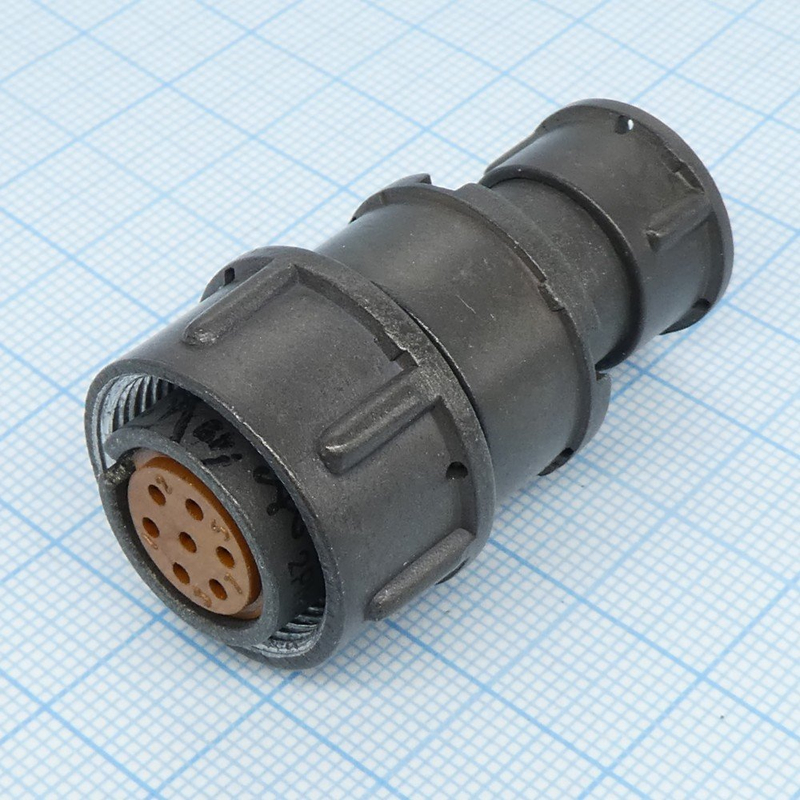

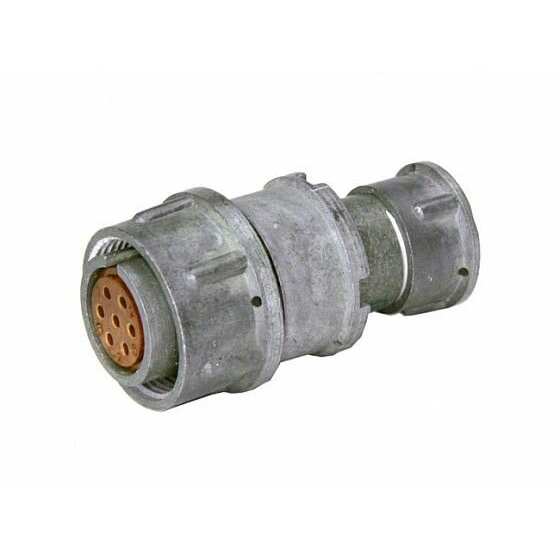

Соединитель состоит из двух негерметичных частей: кабельной розетки с прямым патрубком и гайкой для экранированного кабеля, а также вилки. Резьбовая фиксация обеспечивает надёжное механическое соединение частей при сохранении удобства монтажа и обслуживания.

Электрические характеристики

Соединитель имеет 7 контактов диаметром 1 мм с серебряным покрытием. Максимальная токовая нагрузка на один контакт составляет 7 А, суммарная токовая нагрузка — до 40 А. Максимальное рабочее напряжение — от 560 до 700 В постоянного тока или амплитудное переменного. Сопротивление контактов не превышает 5 мОм.

• Ёмкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 1850 В при рабочем напряжении 560 В и 2300 В при рабочем напряжении 700 В.
• Число сочленений-расчленений — 500.
• Минимальная наработка — 1000 часов.

Условия эксплуатации и стойкость к внешним воздействиям

Климатическое исполнение — В (всеклиматическое). Соединитель устойчив к вибрациям, ударам с ускорением до 5000 м/с² и линейному ускорению до 2000 м/с². Изделие подходит для эксплуатации в тропическом климате, минимальный срок сохраняемости составляет 15 лет.

Конструктивные особенности и применение

Посадочный диаметр корпуса — 18 мм, вид корпуса — кабельный с резьбовой фиксацией. Корпус выполнен в оливково-зелёном цвете. Соединитель применяется при монтаже экранированных кабельных линий, в том числе в составе аппаратуры, работающей в условиях повышенной влажности, вибраций и ударных нагрузок.

1. Кабельная часть — розетка с прямым патрубком и гайкой для экранированного кабеля.
2. Ответная часть — вилка с 7 контактами.
3. Фиксация частей — резьбовое соединение.

Изделие соответствует категории 2РМТ18. Артикул — 3247. Данные о производителе, комплектации и стране производства в предоставленной информации не указаны.
