Назначение и область применения

Соединитель 2РМТ18КПЭ7Г1В1В (артикул 3245) относится к серии цилиндрических низкочастотных негерметичных тропикоустойчивых разъёмов 2РМТ18. Изделие предназначено для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала. Соединитель используется для коммутации и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения.

Конструкция рассчитана на монтаж с экранированными кабелями и предусматривает резьбовое сочленение ответных частей, что обеспечивает надёжную фиксацию и защиту от самопроизвольного разъединения при вибрационных и механических воздействиях. Изделие подходит для применения в аппаратуре, эксплуатируемой в условиях повышенной влажности и тропического климата.

Конструктивные особенности и технические параметры

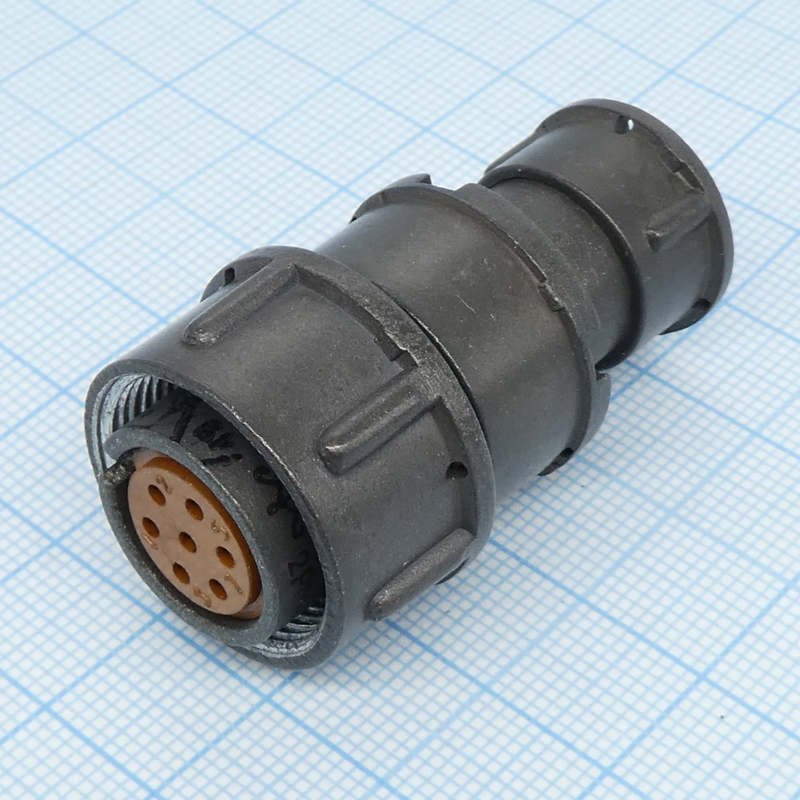

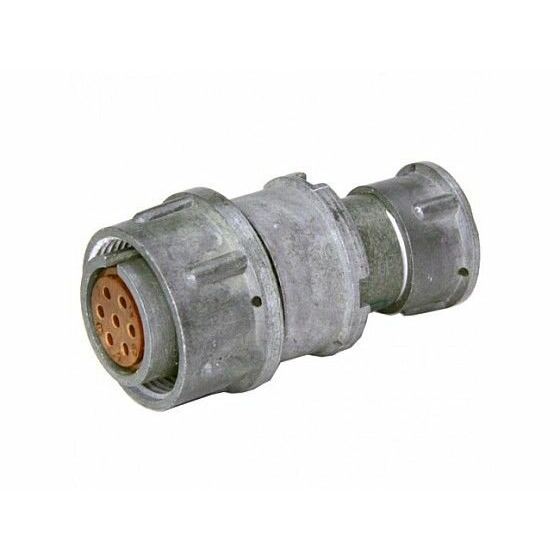

Соединитель 2РМТ18КПЭ7Г1В1В имеет условный размер корпуса 18 и выполнен в кабельном исполнении с прямым патрубком. Гайка патрубка рассчитана на подключение экранированного кабеля, что позволяет сохранять целостность экранирующей оплётки и обеспечивать электромагнитную совместимость в составе аппаратуры.

Основные конструктивные и эксплуатационные характеристики изделия:

• Вид корпуса — кабельный (К)
• Вид патрубка — прямой (П)
• Вид гайки патрубка — для экранированного кабеля (Э)
• Количество контактов — 7
• Покрытие контактов — серебро (В)
• Теплостойкость — до 100°C
• Климатическое исполнение — всеклиматическое (В)
• Диаметр контактов — 1 мм
• Максимальная токовая нагрузка на контакт — 7 А
• Максимальная суммарная токовая нагрузка на соединитель — 40 А

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и устойчивость к окислению в процессе длительной эксплуатации. Всеклиматическое исполнение допускает применение изделия в широком диапазоне температур и при воздействии атмосферных факторов.

Гарантийные обязательства и эксплуатационные показатели

Соединитель 2РМТ18КПЭ7Г1В1В выпуска 2016 года имеет установленные производителем гарантийные показатели надёжности. Гарантийный срок хранения составляет 15 лет, что подтверждает стабильность материалов и покрытий при соблюдении условий хранения.

Гарантийная наработка определена для двух режимов эксплуатации:

1. 1000 часов во всех режимах работы
2. 100000 часов в облегчённом режиме

Изделие предназначено для стационарного и подвижного применения в составе электро- и радиоаппаратуры, где требуется многократное сочленение и расчленение электрических цепей. Резьбовой механизм соединения исключает люфт контактной пары и сохраняет электрические параметры в течение всего срока службы.

Применение разъёма 2РМТ18КПЭ7Г1В1В целесообразно в измерительной технике, системах управления, блоках питания и другом оборудовании, где необходима надёжная коммутация семи независимых электрических цепей с током до 7 А на контакт. Наличие прямого патрубка под экранированный кабель упрощает монтаж и снижает трудоёмкость сборки готовых изделий.
