Назначение соединителя 2РМТ18КПЭ7Г1В1В

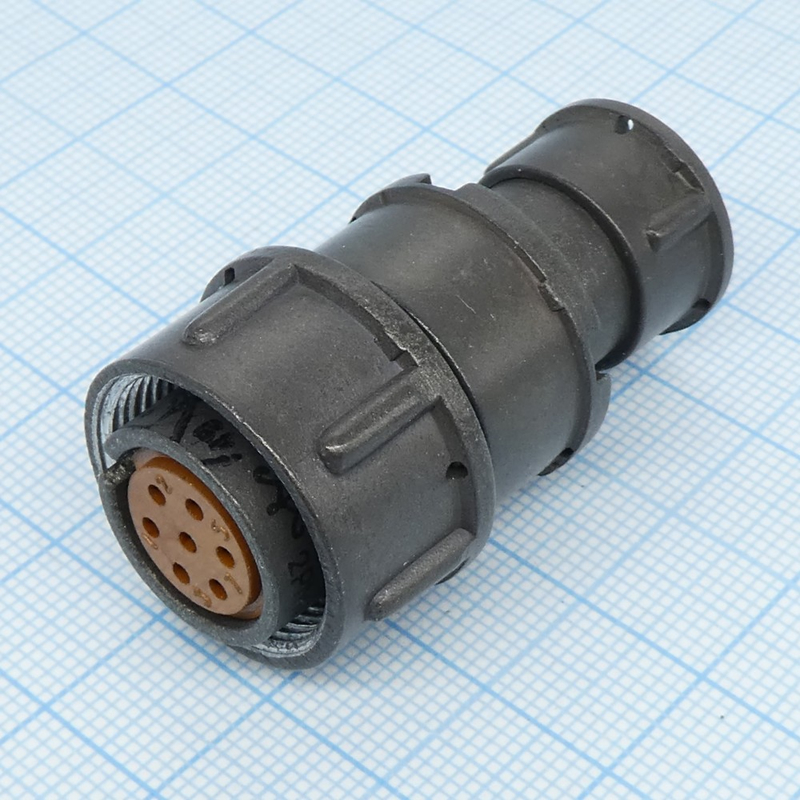

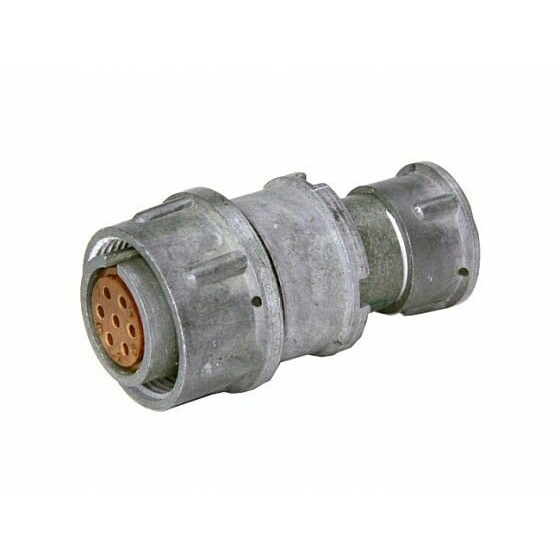

Соединитель 2РМТ18КПЭ7Г1В1В представляет собой цилиндрический низкочастотный электрический разъем, предназначенный для соединения и разъединения электрических цепей, проводов и кабелей. Изделие применяется в цепях постоянного и переменного тока и рассчитано на работу в составе электро- и радиоаппаратуры как специального, так и общего назначения.

Конструктивно разъем относится к негерметичным, тропикоустойчивым изделиям. Это означает, что он сохраняет рабочие свойства в условиях повышенной влажности и температуры, характерных для тропического климата, но при этом не предназначен для работы при прямом воздействии воды или в условиях полной герметизации.

Подтверждённые технические особенности

Ниже перечислены характеристики, подтверждённые данными изготовителя. Все значения относятся именно к исполнению 2РМТ18КПЭ7Г1В1В.

• Тип соединителя — негерметичный, тропикоустойчивый.
• Количество контактов — 7.
• Условный размер корпуса — 18.
• Вид корпуса — кабельный, обозначение К.
• Вид патрубка — прямой, обозначение П.
• Гайка патрубка — для экранированного кабеля, обозначение Э.
• Максимальная токовая нагрузка на один контакт — 7 А.
• Максимальная суммарная токовая нагрузка на соединитель — 40 А.
• Рабочее напряжение — 560 В или 700 В в зависимости от типономинала.
• Рабочая частота — до 3 МГц.
• Год выпуска указанного изделия — 2015.

Расшифровка обозначения

Буквенно-цифровой код 2РМТ18КПЭ7Г1В1В построен по стандартной для серии 2РМТ схеме. Число 18 указывает условный размер корпуса, буква К — кабельное исполнение корпуса, буква П — прямой патрубок, буква Э — исполнение гайки патрубка под экранированный кабель, число 7 — количество контактов. Остальные знаки кода определяют конкретное сочетание исполнений и типономинал изделия.

Конструкция и состав

Соединитель состоит из двух ответных частей — вилки и розетки. В зависимости от области применения каждая из частей может быть выполнена как приборная (блочная), монтируемая непосредственно на корпусе аппарата, так и кабельная, устанавливаемая на конец провода или кабеля.

Кабельное исполнение корпуса в данном изделии сочетается с прямым патрубком и гайкой, предназначенной для экранированного кабеля. Это позволяет выполнять подключение экранированных линий и обеспечивать механическую фиксацию кабеля в патрубке.

Область применения

Разъем применяется для коммутации электрических цепей постоянного и переменного тока в электро- и радиоаппаратуре. Типовые задачи, для которых он предназначен, включают соединение и разъединение проводов и кабелей, подключение блоков и узлов аппаратуры, а также организацию разъёмных электрических соединений там, где требуется периодическое подключение или отключение оборудования.

Благодаря тропикоустойчивому исполнению соединитель может использоваться в аппаратуре, эксплуатируемой в регионах с влажным и жарким климатом. Ограничением является отсутствие герметичности, поэтому изделие не следует применять в условиях прямого контакта с водой или в средах, требующих полной герметизации разъёма.

Надёжность, гарантия и ресурс

Для соединителей данной серии установлены следующие подтверждённые показатели надёжности и сохраняемости.

1. Гарантийный срок хранения — 15 лет с момента изготовления.
2. Гарантийная наработка во всех режимах эксплуатации — 1000 часов.
3. Гарантийная наработка в облегчённом режиме — 100 000 часов.

Указанные значения относятся к соединителям серии, к которой принадлежит изделие 2РМТ18КПЭ7Г1В1В. Приведённые характеристики делают разъем пригодным для применения в аппаратуре, где требуется длительная сохраняемость изделия до начала эксплуатации и предсказуемый ресурс работы в различных режимах.
