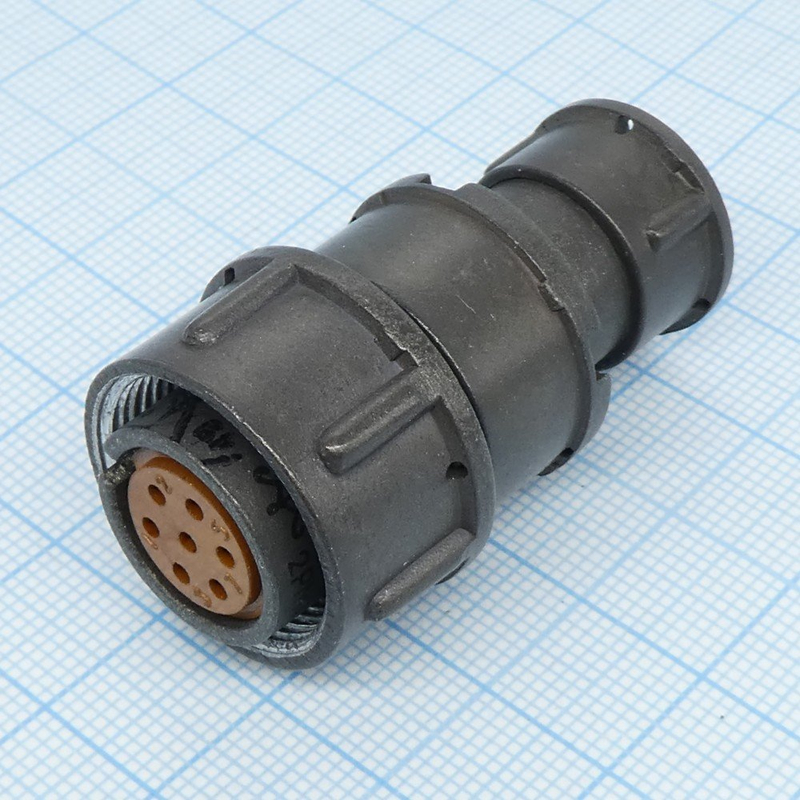

Назначение соединителя 2РМТ18КПЭ7Г1В1В

Соединитель 2РМТ18КПЭ7Г1В1В представляет собой цилиндрическую низкочастотную розетку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основное назначение изделия — соединение и разъединение проводов, кабелей, узлов и блоков в различных видах электро- и радиоаппаратуры. Конструкция обеспечивает надёжную коммутацию при эксплуатации в составе стационарного и подвижного оборудования.

Расшифровка условного обозначения

Маркировка 2РМТ18КПЭ7Г1В1В построена по стандартной системе обозначений и содержит полную информацию о конструкции и исполнении изделия. Расшифровка символов позволяет точно определить модификацию соединителя:

• 2РМТ — тип соединителя: цилиндрический низкочастотный;
• 18 — условный размер корпуса;
• К — вид корпуса: кабельный;
• П — прямой патрубок;
• Э — гайка патрубка для экранированного кабеля;
• 7 — количество контактов;
• Г — часть соединителя: розетка;
• 1 — диаметр контактов 1 мм;
• В — серебряное покрытие контактов;
• 1 — теплостойкость до плюс 100 градусов Цельсия;
• В — всеклиматическое исполнение.

Технические характеристики

Ключевым параметром соединителя является максимальная токовая нагрузка на одиночный контакт, которая достигает 7 А. Семь контактов диаметром 1 мм с серебряным покрытием обеспечивают стабильное электрическое соединение с низким переходным сопротивлением. Рабочий диапазон частот — до 3 МГц, что покрывает потребности большинства низкочастотных цепей управления, питания и передачи сигнала.

Кабельный корпус с прямым патрубком и гайкой для экранированного кабеля позволяет выполнить монтаж с надёжной защитой от электромагнитных помех. Исполнение рассчитано на теплостойкость до плюс 100 градусов Цельсия, а всеклиматическое исполнение допускает эксплуатацию в условиях повышенной влажности и перепадов температуры.

Особенности конструкции

Серебряное покрытие контактов снижает сопротивление в точке контакта и повышает устойчивость к окислению при длительной эксплуатации. Гайка патрубка обеспечивает механическое крепление экранированного кабеля и его надёжный электрический контакт с корпусом. Кабельное исполнение корпуса рассчитано на подключение проводов и кабелей с последующей фиксацией, что исключает самопроизвольное разъединение под воздействием вибрации.

Применение

Соединители данного типа востребованы в производстве электро- и радиоаппаратуры, где требуется компактная цилиндрическая коммутация цепей постоянного и переменного тока. Они применяются для подключения блоков и узлов, организации межблочных соединений, а также в составе кабельных сборок, работающих с экранированными кабелями. Всеклиматическое исполнение и теплостойкость до плюс 100 градусов Цельсия позволяют использовать розетку в аппаратуре, эксплуатируемой в широком спектре условий.

Комплектация и сведения о товаре

Артикул изделия — 3243, категория — 2РМТ18. Производитель в предоставленных данных не указан, комплектация не описана. Сведения о сертификатах, стандартах, гарантии и стране производства в имеющихся данных отсутствуют, поэтому не приводятся. Описание товара составлено на основе подтверждённых технических характеристик соединителя.
