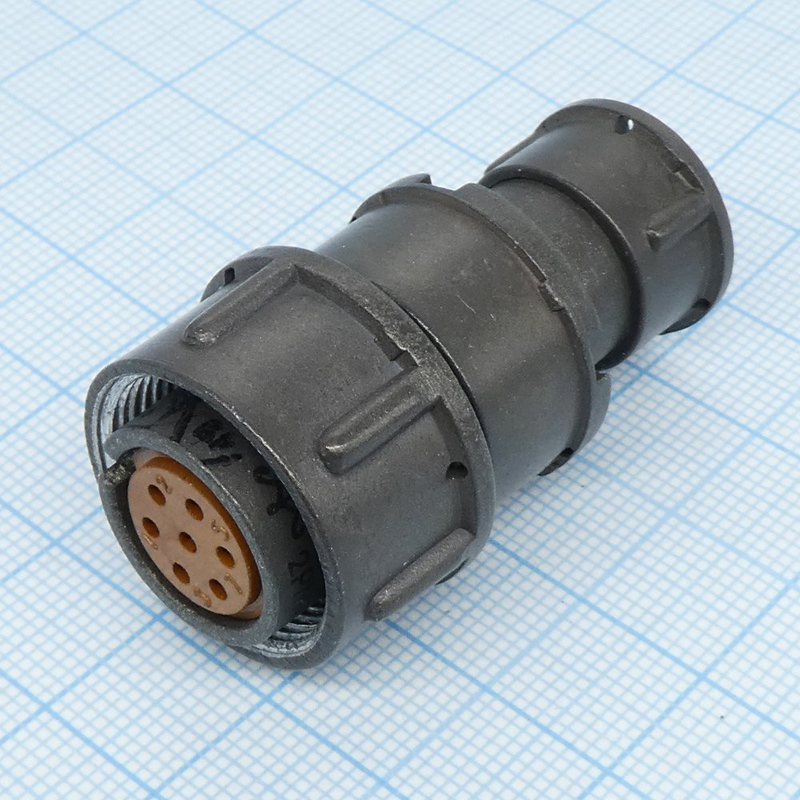

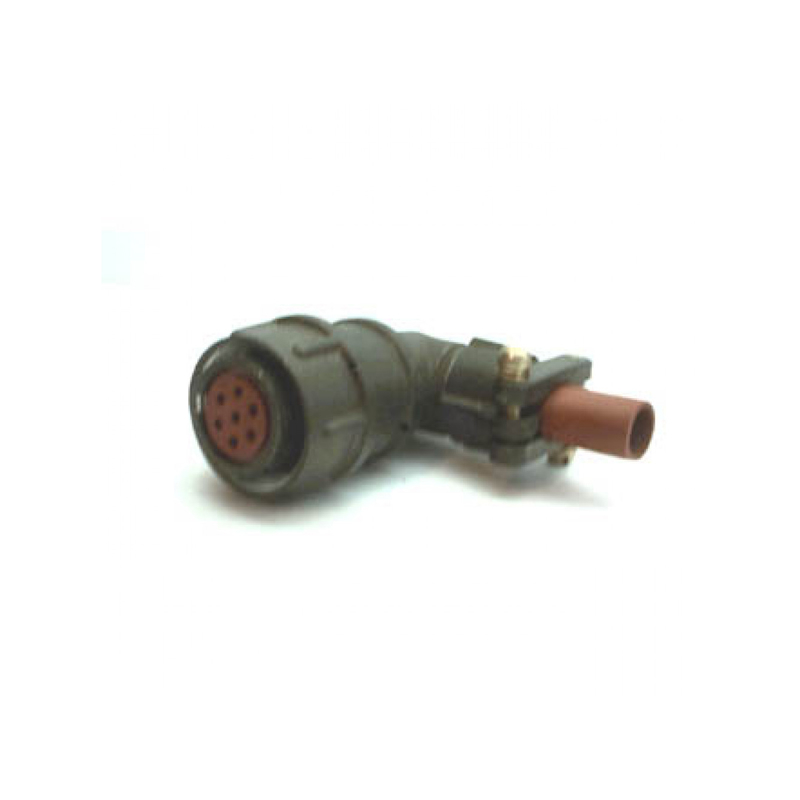

Назначение соединителя 2РМТ18КПЭ7Г1В1В

Соединитель 2РМТ18КПЭ7Г1В1В представляет собой цилиндрический низкочастотный негерметичный электрический разъем, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие применяется для соединения и разъединения проводов и кабелей в составе электро- и радиоаппаратуры различного назначения. Конструкция разъема позволяет использовать его как в кабельном, так и в блочном исполнении, что расширяет область применения.

Данный соединитель выпущен в 2012 году и относится к категории изделий 2РМТ18. Изготовитель в предоставленных данных не указан.

Технические характеристики

Основные параметры соединителя определяются его маркировкой и конструктивным исполнением. Ниже приведены подтвержденные значения электрических и эксплуатационных параметров.

• Условный размер корпуса: 18
• Количество контактов: 7
• Максимальная токовая нагрузка на один контакт: 7 А
• Суммарная максимальная токовая нагрузка: 40 А
• Максимальное рабочее напряжение: 560 или 700 В в зависимости от типономинала
• Рабочая частота: до 3 МГц
• Температурный диапазон эксплуатации: от минус 60 до плюс 100 градусов Цельсия
• Покрытие контактов: серебро
• Теплостойкость: 100 градусов Цельсия

Конструкция и расшифровка маркировки

Соединитель состоит из двух ответных частей — вилки и розетки, каждая из которых может быть выполнена в кабельном или блочном варианте. Соединение частей резьбовое, что обеспечивает надежное механическое крепление и стабильный электрический контакт при эксплуатации.

Маркировка изделия содержит полную информацию о его исполнении. Буквенно-цифровые обозначения читаются следующим образом.

1. 2РМТ — тип соединителя
2. 18 — условный размер корпуса
3. К — вид корпуса, кабельный
4. П — вид патрубка, прямой
5. Э — гайка патрубка для экранированного кабеля
6. 7 — количество контактов
7. Г — часть соединителя, розетка
8. 1 — обозначение сочетания контактов
9. В — покрытие контактов, серебро
10. 1 — теплостойкость, 100 градусов Цельсия

Условия эксплуатации и применение

Соединитель имеет всеклиматическое исполнение и устойчив к механическим воздействиям, включая вибрации и удары. Благодаря широкому температурному диапазону от минус 60 до плюс 100 градусов Цельсия изделие подходит для работы в сложных климатических условиях. Негерметичное исполнение означает, что разъем не предназначен для эксплуатации при прямом воздействии влаги или в условиях повышенного давления.

Применение соединителя охватывает электрические системы, где требуется надежное соединение и разъединение цепей с защитой от внешних механических факторов. Изделие может использоваться в составе электро- и радиоаппаратуры, кабельных сборках и блочных соединениях, где необходимо обеспечить коммутацию до семи цепей с токовой нагрузкой до 7 А на контакт. Суммарная нагрузка на разъем не должна превышать 40 А. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и долговечность коммутационных циклов.
