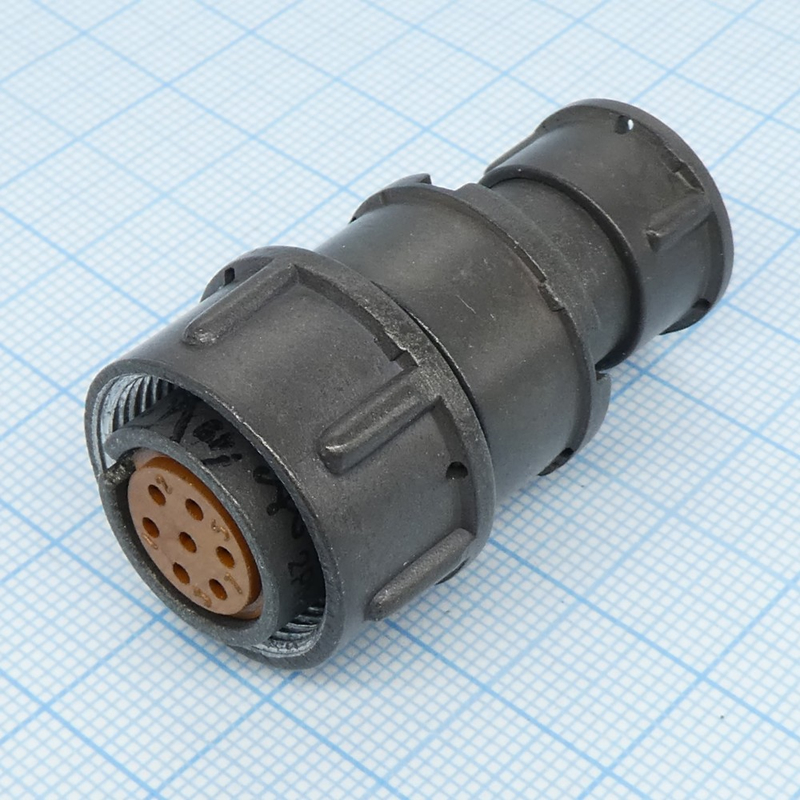

Назначение соединителя 2РМТ18КПЭ7Г1В1В

2РМТ18КПЭ7Г1В1В — это цилиндрический низкочастотный электрический соединитель тропикоустойчивого типа с резьбовой фиксацией. Он предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении от 560 до 700 В. Изделие применяется в электро- и радиоаппаратуре для соединения проводов, кабелей и блоков, обеспечивая надёжную коммутацию в составе вилки и розетки.

Подтверждённые технические характеристики

Соединитель имеет корпус условного размера 18 мм, кабельный тип исполнения и прямой патрубок. Контактная группа включает 7 контактов диаметром 1 мм. Максимальная нагрузка составляет 7 А на контакт и 40 А суммарно. Электрические параметры нормированы следующими значениями:

• сопротивление контактов — не более 5 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• электрическая прочность — до 2300 В (амплитудное значение);
• рабочая температура — от минус 60 до плюс 100 градусов Цельсия;
• теплостойкость — до плюс 100 градусов Цельсия;
• наработка — не менее 1000 часов;
• число сочленений-расчленений — 500.

Указанные параметры подтверждаются конструкцией изделия и его соответствием ГОСТ 15150-69.

Конструкция и особенности исполнения

Модель представляет собой розетку с высоким исполнением контактов, всеклиматическим исполнением и индексом 1В1В. Контакты имеют покрытие серебром или золотом. Метод монтажа — пайка, предназначен для внутреннего монтажа с экранированными или неэкранированными кабелями. Соединитель состоит из вилки и розетки, маркируется цифро-буквенным кодом.

Расшифровка обозначения

1. 2РМТ — тип соединителя (негерметичный, тропикоустойчивый);
2. 18 — размер корпуса;
3. К — кабельный корпус;
4. П — прямой патрубок;
5. Э — розетка;
6. 7 — число контактов;
7. Г1 — высокие контакты;
8. В1В — всеклиматическое исполнение с теплостойкостью до плюс 100 градусов Цельсия.

Применение и условия эксплуатации

Соединитель 2РМТ18КПЭ7Г1В1В востребован в тех областях, где требуется устойчивость к тропическому климату и широкому диапазону температур. Он подходит для использования в электро- и радиоаппаратуре, включая блоки, кабельные сборки и внутренний монтаж. Благодаря всеклиматическому исполнению изделие сохраняет рабочие свойства при воздействии влажности, тепла и холода в пределах заявленных значений. Резьбовая фиксация обеспечивает надёжное механическое соединение и предотвращает самопроизвольное расчленение при вибрации. Тип розетки и метод пайки делают его удобным для стационарного монтажа с экранированными или неэкранированными кабелями.

Ключевые преимущества

• Тропикоустойчивое исполнение для сложных климатических условий;
• Широкий диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия;
• Высокая электрическая прочность до 2300 В и низкое сопротивление контактов;
• Ресурс 500 сочленений-расчленений и наработка не менее 1000 часов;
• Совместимость с кабелями различных типов благодаря кабельному корпусу с прямым патрубком.

Изделие соответствует ГОСТ 15150-69 и предназначено для ответственных цепей коммутации в составе электро- и радиоаппаратуры.
