Назначение соединителя 2РМТ18КПЭ7Г1В1В

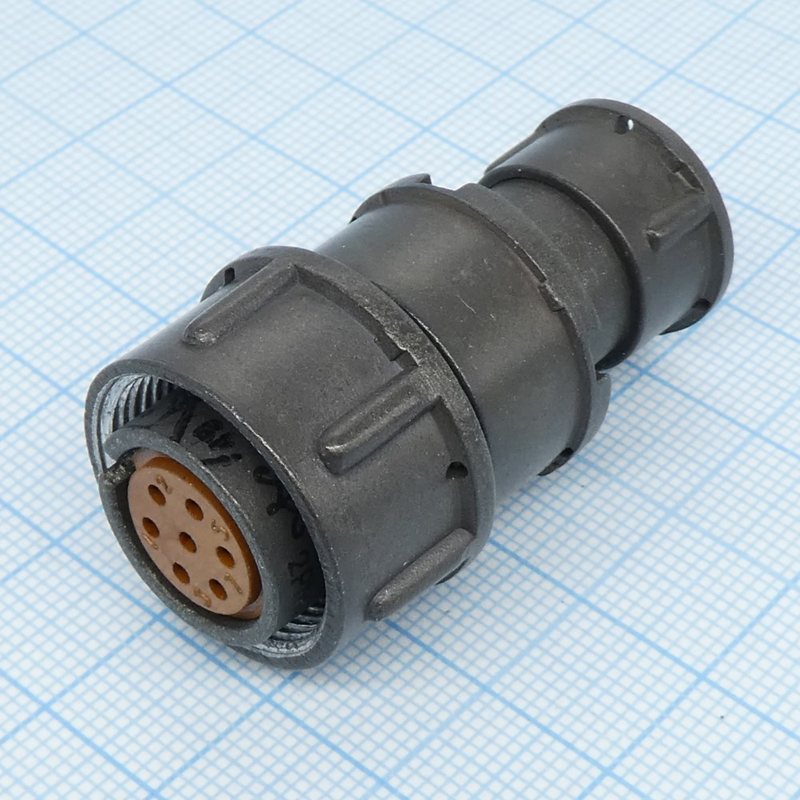

Соединитель 2РМТ18КПЭ7Г1В1В производства компании Элекон (2007 год выпуска) представляет собой кабельную розетку, предназначенную для обеспечения электрического контакта путём механического соединения. Изделие применяется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Конструкция позволяет использовать соединитель как в составе стационарного оборудования, так и в составе кабельных сборок, где требуется периодическое подключение и отключение цепей.

Подтверждённые технические характеристики

Ниже приведены характеристики, заявленные для данной модели. Условный размер корпуса — 18. Вид корпуса — кабельный. Вид патрубка — прямой. Вид гайки патрубка — для экранированного кабеля. Покрытие контактов — серебро. Метод монтажа — пайка. Климатическое исполнение — всеклиматическое.

• Количество контактов: 7
• Диаметр контактов: 1 миллиметр
• Максимальная токовая нагрузка на контакт: 7 ампер
• Максимальная суммарная токовая нагрузка: 40 ампер
• Максимальное рабочее напряжение: от 560 до 700 вольт
• Сопротивление контактов: не более 5 миллиом
• Минимальная наработка: не менее 1000 часов
• Количество сочленений-расчленений: 500 раз
• Срок сохраняемости: не менее 15 лет

Расшифровка обозначения и конструктивные особенности

Обозначение 2РМТ18КПЭ7Г1В1В построено по принятой для данной серии схеме и отражает ключевые параметры изделия. Число 18 указывает на условный размер корпуса, буква К — на кабельное исполнение корпуса, буква П — на прямой патрубок, буква Э — на гайку патрубка для экранированного кабеля. Цифра 7 обозначает количество контактов. Буква В в составе обозначения соответствует покрытию контактов серебром и климатическому исполнению, рассчитанному на эксплуатацию в различных климатических зонах.

Кабельное исполнение корпуса предполагает заделку соединителя на кабеле с использованием гайки патрубка, предназначенной для экранированного кабеля. Это позволяет обеспечить механическую фиксацию кабеля и сохранить целостность экранирующей оплётки при монтаже. Прямой патрубок обеспечивает осевой вывод кабеля из корпуса, что удобно при прокладке жгутов и кабельных линий.

Применение и условия эксплуатации

Соединители типа 2РМТ используются в различных видах электро- и радиоаппаратуры, включая аппаратуру специального и общего назначения. Они подходят для работы как с экранированными, так и с неэкранированными кабелями и обеспечивают надёжное соединение в условиях низкочастотных сигналов с частотой до 3 мегагерц. Благодаря всеклиматическому исполнению соединитель может применяться в оборудовании, эксплуатируемом в разных климатических зонах.

Монтаж выполняется пайкой, что предъявляет определённые требования к подготовке проводников и рабочих мест. Серебряное покрытие контактов способствует стабильности переходного сопротивления, значение которого не превышает 5 миллиом. Ресурс по количеству сочленений-расчленений составляет 500 циклов, минимальная наработка — не менее 1000 часов, а срок сохраняемости — не менее 15 лет, что делает изделие пригодным для длительного хранения и последующего использования в составе ответственных электрических цепей.
