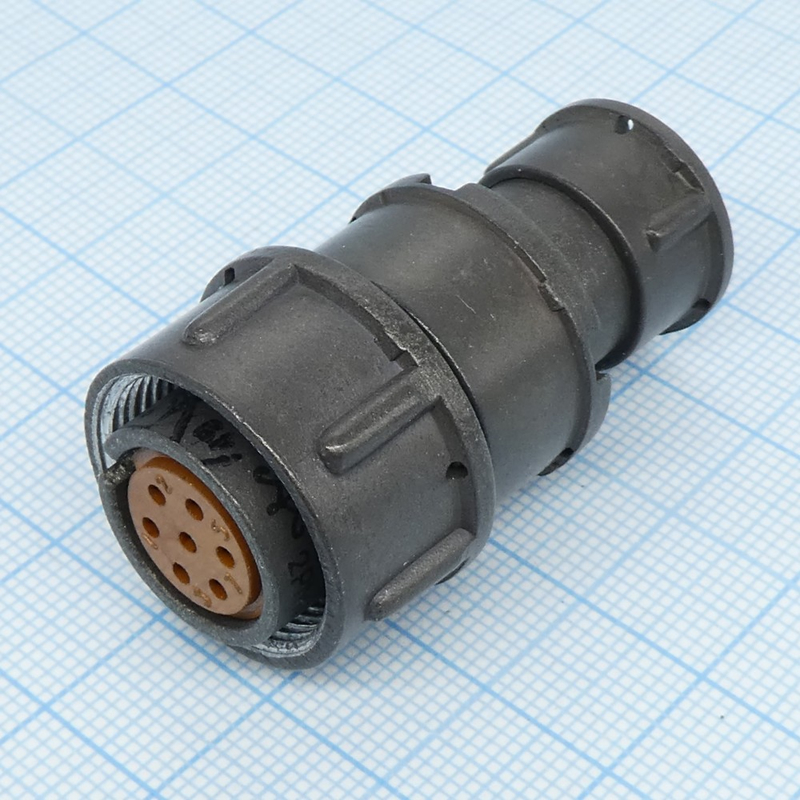

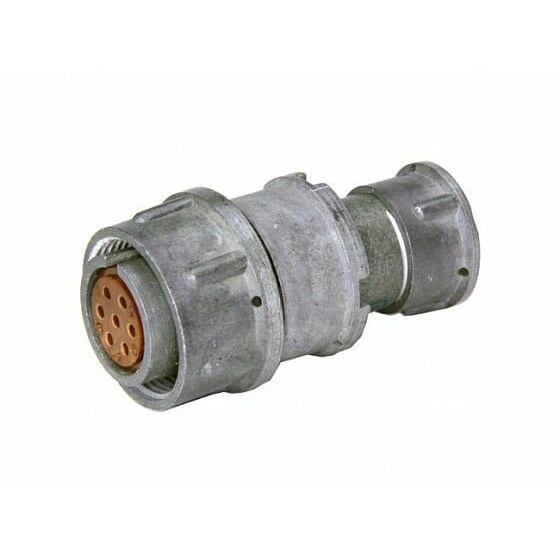

Назначение разъёма 2РМТ18КПЭ7Г1Б1В

2РМТ18КПЭ7Г1Б1В — это цилиндрический низкочастотный негерметичный разъём (соединитель) серии 2РМТ, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для коммутации кабельных линий в составе электрооборудования, приборов и систем, где требуется экранированное соединение с надёжной механической фиксацией и устойчивостью к воздействию внешней среды.

Артикул позиции — 3230, категория — 2РМТ18. Производитель в предоставленных данных не указан.

Расшифровка обозначения

Маркировка 2РМТ18КПЭ7Г1Б1В построена по стандартной схеме и содержит следующие сведения:

• 2РМТ — тип соединителя, тропикоустойчивое исполнение;
• 18 — условный размер корпуса, посадочный диаметр 18 мм;
• К — кабельный корпус;
• П — прямой патрубок;
• Э — экранированное исполнение;
• 7 — число контактов;
• Г1 — вид контакта и покрытия;
• Б1В — модификация с блочными элементами, всеклиматическое исполнение.

Подтверждённые технические характеристики

Соединитель рассчитан на цепи с рабочим напряжением до 560–700 В. В конструкции предусмотрено 7 контактов диаметром 1 мм, токовая нагрузка на каждый контакт достигает 7 А.

Электрические параметры изделия:

• сопротивление изоляции — не менее 1000–5000 МОм;
• сопротивление контактов — не более 0,005 Ом;
• рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия;
• исполнение — всеклиматическое (В), негерметичное.

Условия эксплуатации и надёжность

Разъём выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с², механические удары с ускорением до 5000 м/с² и линейное ускорение до 2000 м/с². Такие показатели позволяют применять соединитель в подвижной и вибронагруженной аппаратуре.

Ресурсные характеристики изделия:

• минимальная наработка — от 1000 до 5000 часов;
• число сочленений-расчленений — 500 циклов;
• срок сохраняемости — от 15 до 25 лет.

Монтаж и применение

Монтаж соединителя внутренний, выполняется пайкой или объёмным способом. Кабельный корпус с прямым патрубком обеспечивает ввод кабеля и удобство прокладки жгута, а экранирование (Э) снижает уровень помех и защищает передаваемый сигнал от внешних электромагнитных воздействий.

Благодаря сочетанию экранированного корпуса, всеклиматического исполнения и стойкости к вибрации и ударам, 2РМТ18КПЭ7Г1Б1В подходит для использования в цепях питания и сигнальных линиях промышленного, транспортного и специального оборудования, эксплуатируемого в том числе в тропических условиях.
