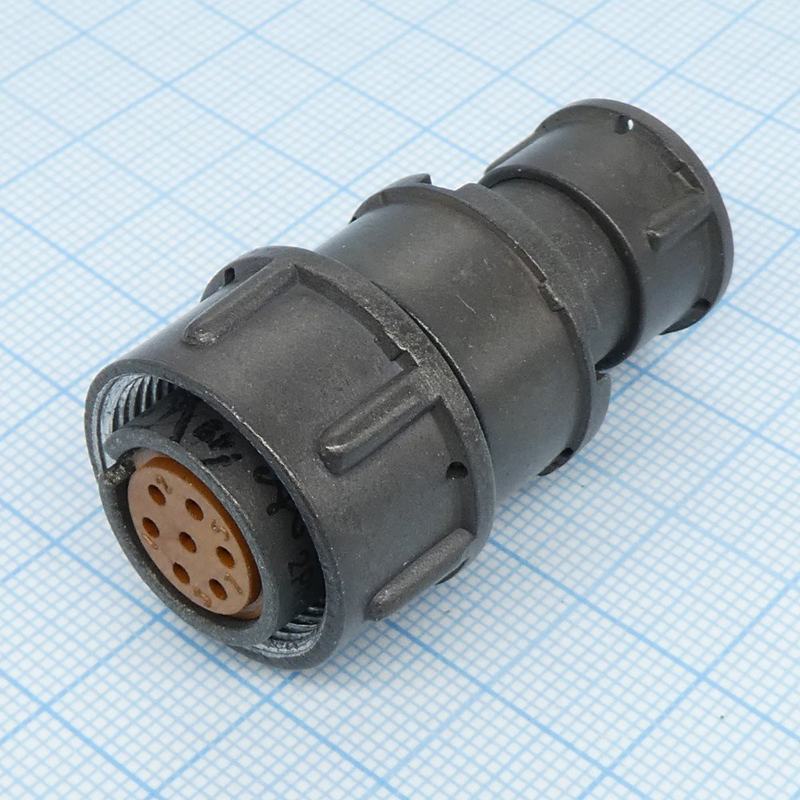

2РМТ18КПЭ7Г1А1В — это цилиндрический низкочастотный негерметичный соединитель серии 2РМТ с кабельным корпусом, предназначенный для надежного электрического соединения в цепях переменного или постоянного тока частотой до 3 МГц.

Основные характеристики

Посадочный диаметр корпуса составляет 18 мм, количество контактов — 7 штук диаметром 1,0 мм с серебряным или золотым покрытием. Максимальная токовая нагрузка на контакт — 7 А, общая на соединитель — до 40 А при рабочем напряжении до 560 В.

Сопротивление контакта не превышает 0,005 Ом, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Расшифровка обозначения

• 2РМТ — серия соединителя.

• 18 — условный размер корпуса.

• К — кабельный корпус.

• П — прямой патрубок.

• Э — экранированный кабель.

• 7 — число контактов.

• Г — гайка.

• 1 — теплостойкость до 100°С.

• А — возможно, вариант исполнения (например, с определенным покрытием).

• 1В — всеклиматическое исполнение.

Условия эксплуатации

Рабочая температура — от -60°C до +100°C (с учетом перегрева контактов до +180°C), выдерживает вибрацию 1–5000 Гц, механические удары до 1000 м/с² и повышенную влажность до 98% при +40°C. Срок службы — наработка не менее 1000 часов, до 500 сочленений-расчленений, сохраняемость — 15 лет.

Применение

Используется во всеклиматическом исполнении В2.1 по ГОСТ 15150-69, подходит для монтажа в различных отраслях, включая приборостроение и электронику, где требуется надежное соединение экранированных кабелей.
